Использование устройства как контроллера
В этом режиме устройство ST-SC040EK или ST-SC140EK используется как контроллер, к которому
возможно подключение дополнительного внешнего считывателя с Виганд выходом. Виганд вход
устройства воспринимает формат с длиной посылки 26 бит.
Световая и звуковая индикация
Режим
Красный
Зеленый
Зуммер
Включение питания
Горит
-
Короткий сигнал
Дежурный режим
Мигает
-
-
Срабатывание реле
-
Горит
Короткий сигнал
Нажатие клавиатуры
-
-
Короткий сигнал
Успешная операция
-
Горит
Длинный сигнал
Провал операции
-
-
3 коротких сигнала
Вход в программирование
Горит
-
Короткий сигнал
В режиме программирования
Горит
Горит
-
Выход из программирования
Мигает
-
Короткий сигнал
Тревога
Мигает
-
Непрерывный сигнал
Программирование
Сброс настроек
Для сброса настроек выполните следующие действия:
1. Отключите питание устройства.
2. Подайте питание на устройство, удерживая кнопку * до двукратного звукового сигнала и
включения оранжевого светового сигнала.
3. Считайте последовательно две карты, световой индикатор переключится на красный,
сигнализируя о сбросе настроек. Первая считанная карта будет мастер-картой добавления,
вторая будет мастер-картой удаления.
Примечание: Функция сброса настроек не удаляет из считывателя информацию о пользователях.

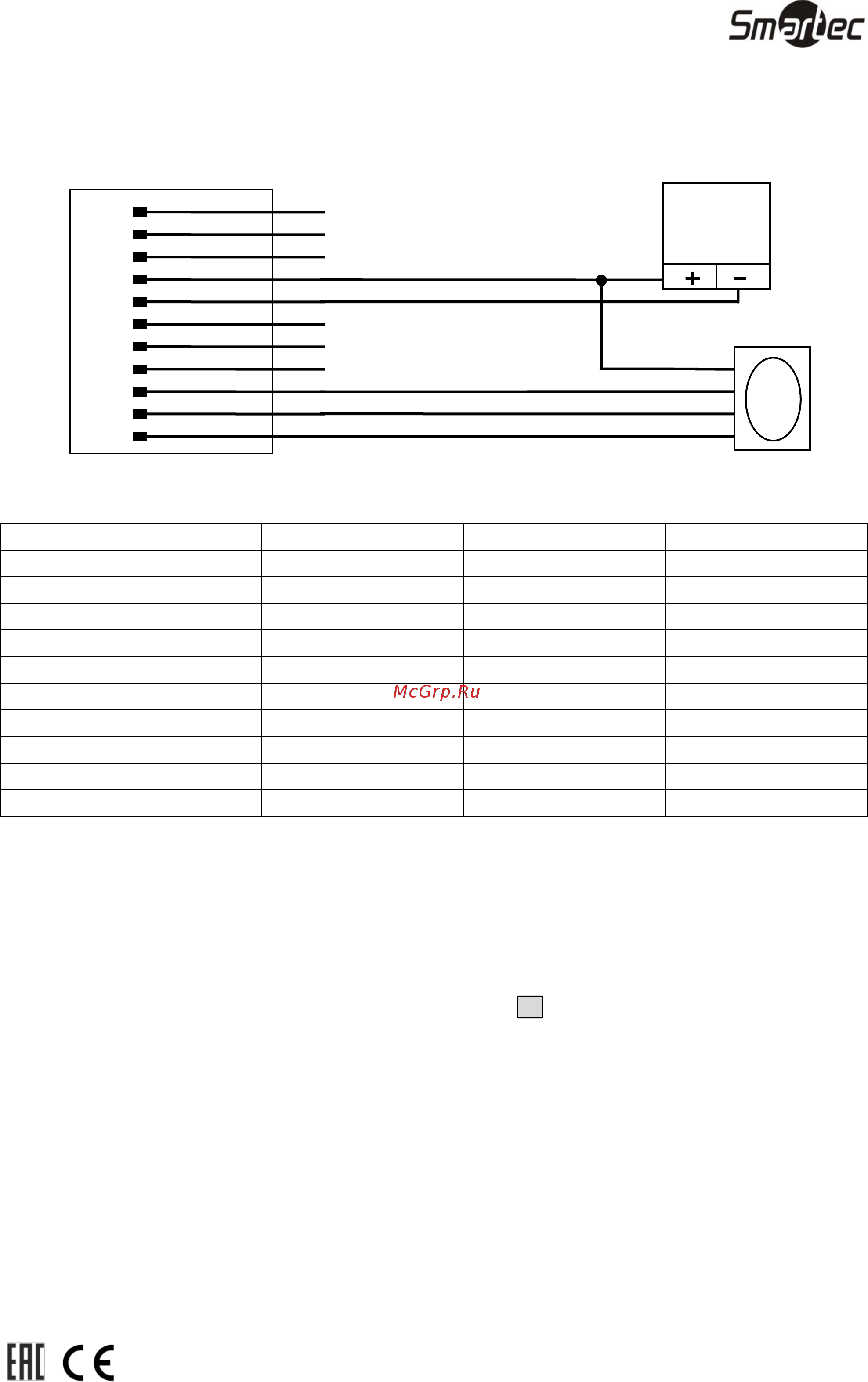

Источник
питания
Считыватель
+V
D1
D0
GND
NC
Оранжевый
COM
Фиолетовый
NO
Синий
AC&DC
Красный
AC&DC
Черный
D_IN
Коричневый
OPEN
Желтый
ALARM-
Серый
D1
Белый
D0
Зеленый
GND
Розовый
