СЕРИЯ ST-FT680

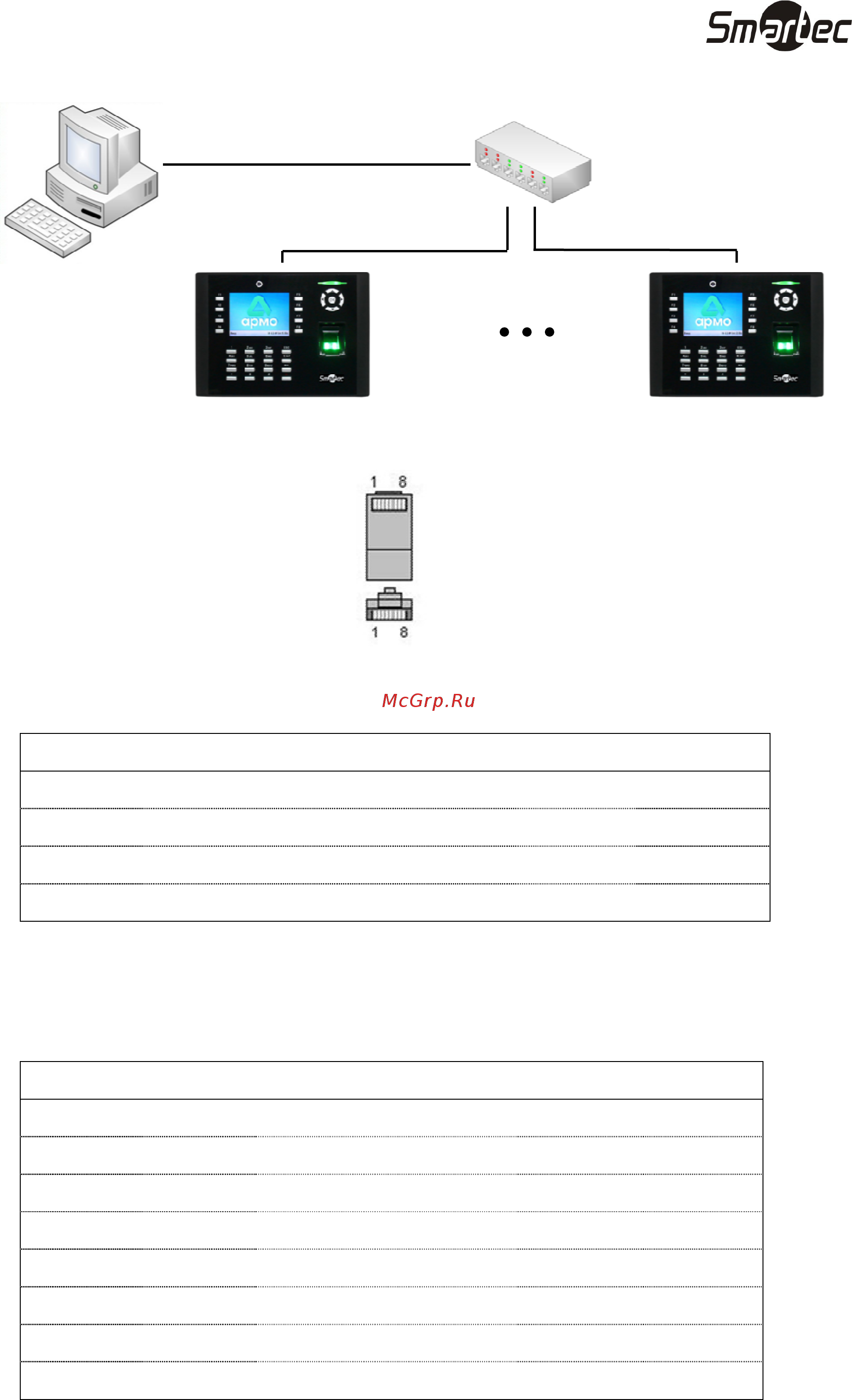

2. Подключение терминала к ПК через HUB с использованием общей сети Ethernet.

a. Стандартный разъем RJ45

b. Перекрещенный кабель Ethernet 10/100

Данный кабель может использоваться для непосредственного подключения к ПК.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―> 3 RX+

TX- 2 <―> 6 RX-

RX+ 3 <―> 1 TX+

RX- 6 <―> 2 TX-

c. Прямой кабель Ethernet 10/100

Данный кабель может использоваться для включения терминала в общую сеть Ethernet

через сетевой коммутатор или концентратор.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―бело-оранжевый―> 1 TX+

TX- 2 <―оранжевый―> 2 TX-

RX+ 3 <―бело-зеленый―> 3 RX+

4 <―голубой―> 4

5 <―бело-голубой―> 5

RX- 6 <―зеленый―> 6 RX-

7 <―бело-коричневый―> 7

8 <―коричневый―> 8

Коммутатор
