СЕРИЯ ST-FT680

Подключение электрозамка

Терминал учета рабочего времени имеет и нормально-замкнутый, и нормально-разомкнутый

контакты для управления электрозамком. Используйте НР (NO) контакт для управления замком,

который должен открываться при подаче питания и закрываться при отключении питания.

Используйте НЗ (NC) контакт для управления замком, который должен закрываться при подаче

питания и открываться при отключении питания.

Примечание: При подключении замка обязательно использование защитного диода типа FR107 или

IN4007, см. схемы ниже.

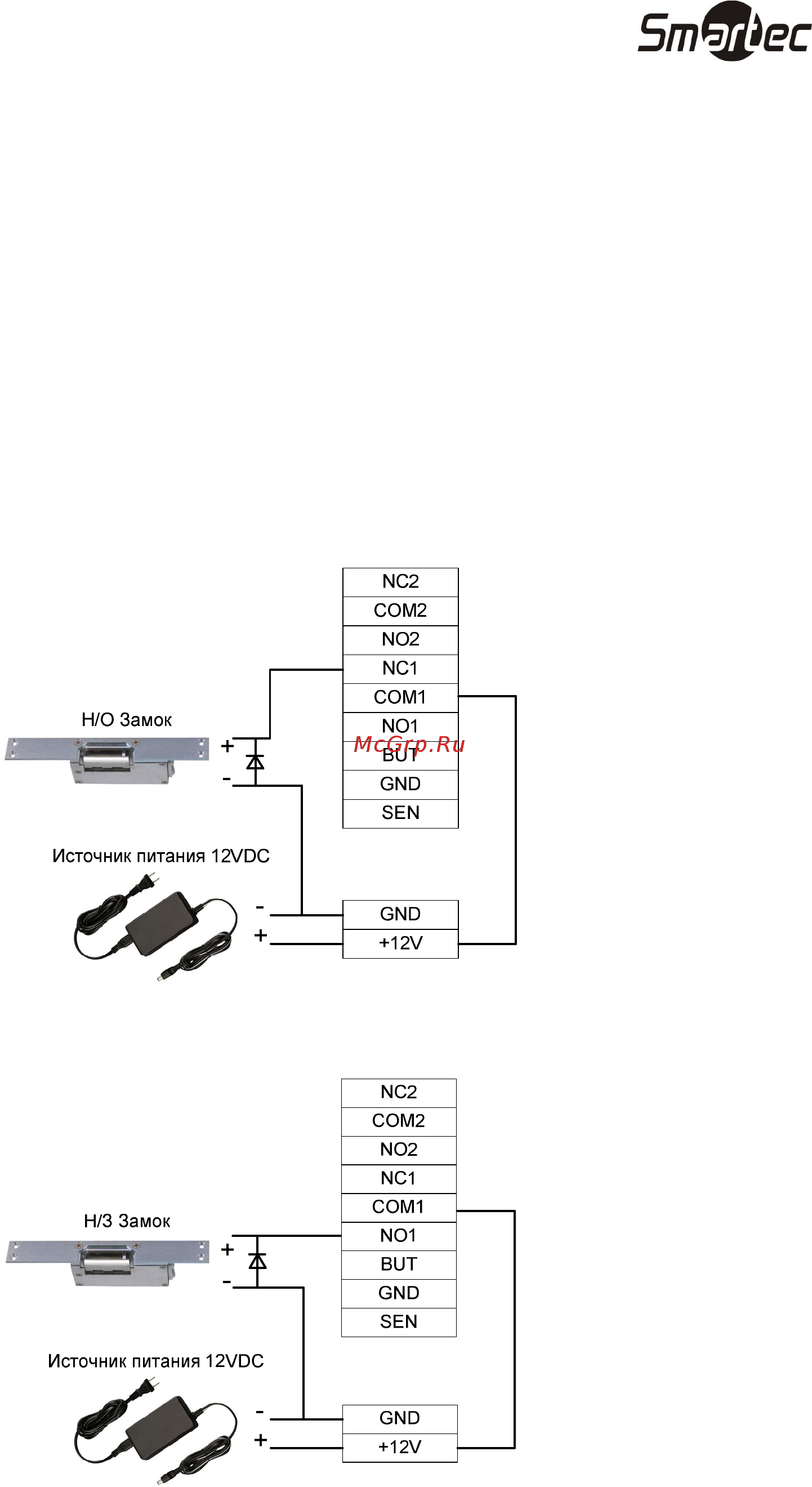

Подключение электрозамка при использовании общего источника питания

Примечание: Общий источник питания может использоваться если:

Uзамка=12В, I-Iзамка>1А (где Uзамка – рабочее напряжение замка, I – выходной ток источника

питания, Iзамка – рабочий ток замка). Расстояние между замком и терминалом короткое.

Нормально-открытый замок

Нормально-закрытый замок
