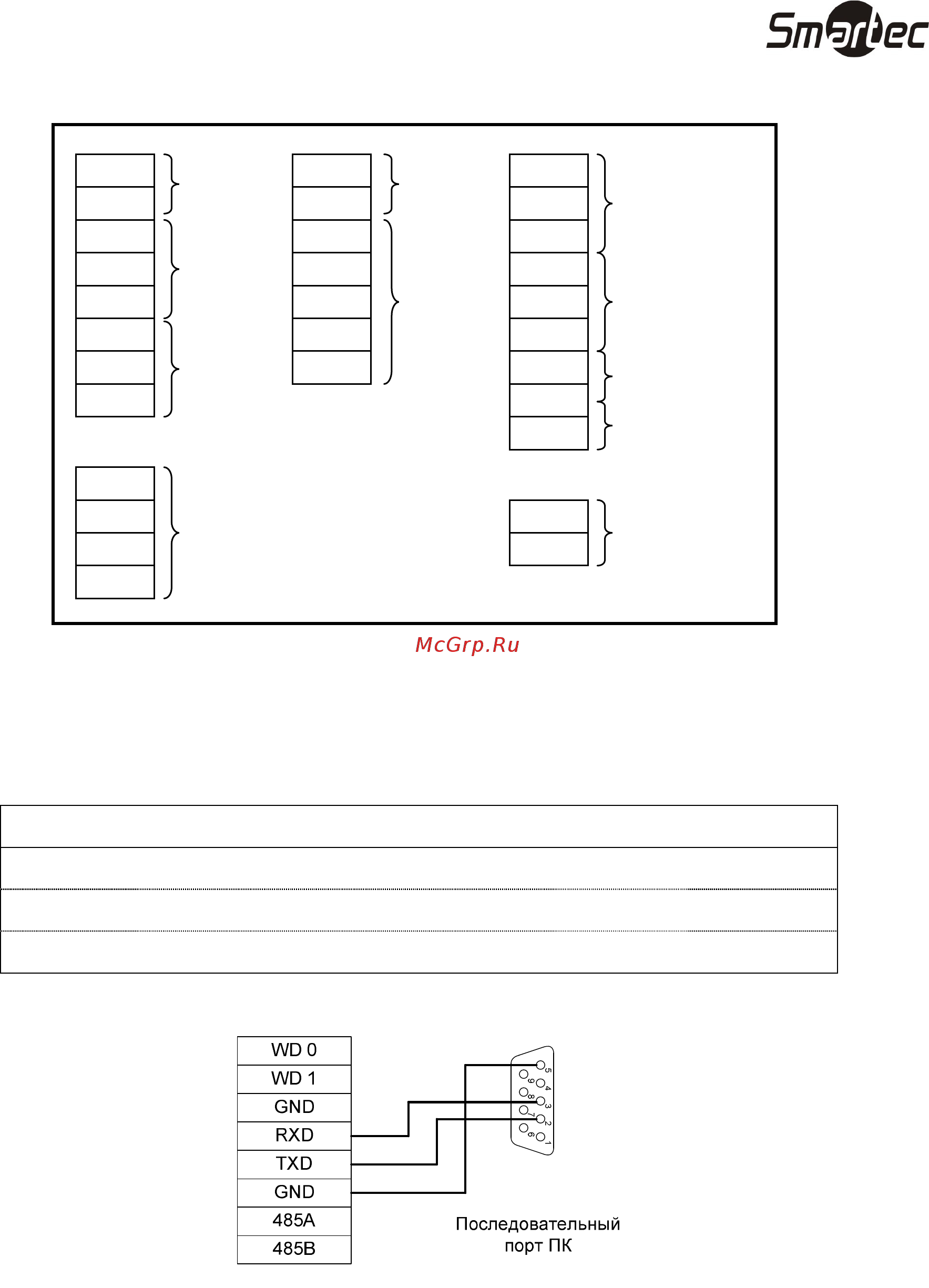

СЕРИЯ ST-FT680
8
Подключение терминала по RS232
При необходимости подключения терминала к ПК по RS232 используйте идущий в комплекте кабель-
удлинитель в соответствии с приведенной ниже таблицей:
ПК, DB9 Контакт Контакт Терминал
Txd 3 <―серый―> 4 RXD
Rxd 2 <―фиолетовый―> 5 TXD
GND 5 <―черный―> 6 GND
Подключение терминала по RS485
Для подключения терминала к ПК по RS485 используйте идущий в комплекте кабель-удлинитель.
Для подключения линии связи RS485 к ПК необходимо использовать конвертер RS485/RS232, как,
например, показанный на рисунке ниже, который не входит в комплект.
NC2
COM2
NO2
NC1
COM1
NO1 INWD0
BUT
GND
SEN
GND
+12V
Bell+
Bell-
BEEP
GLED
RLED
INWD1
485B
485A
GND
TXD
RXD
GND
WD1
WD0
RJ45-6
RJ45
-
3
RJ45
-
2
RJ45
-
1
Тревожный выход
Электрозамок
Кнопка выхода
Датчик двери
Питание
Звонок
Внешний
считыватель
RS485
RS232
Виганд
выход
Ethernet
