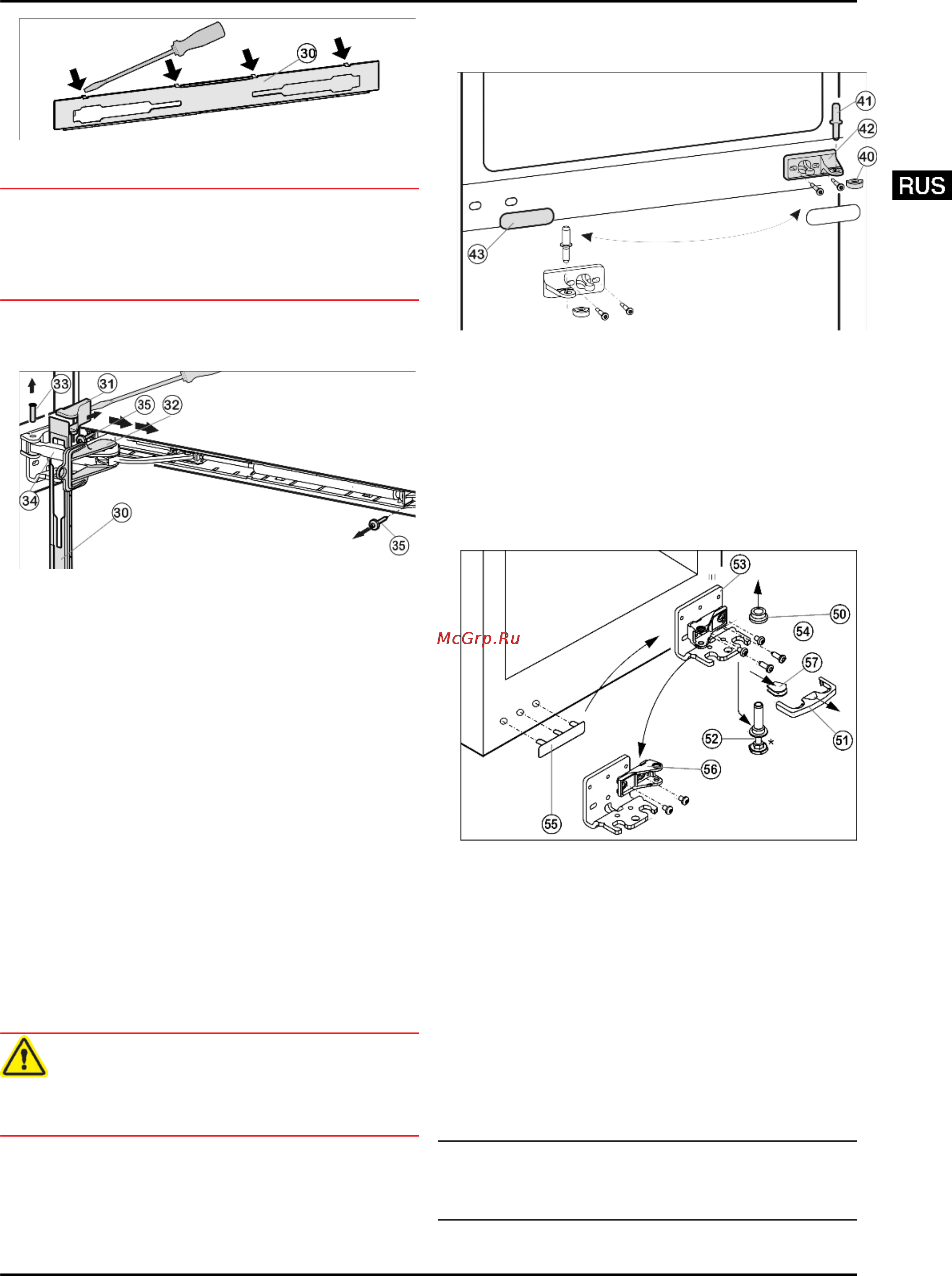

Fig. 9
u
Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Накладку
Fig. 9 (30)
отожмите вперед при помощи пло-
ской отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 10
u
Сдвиньте накладку над амортизационной скобой
Fig. 10 (34)
в направлении устройства вперед.
u
Установите стопор
Fig. 10 (32)
.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 10 (31)
отвёрткой с внешней сто-
роны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 10 (33)
снизу.
u
Нажмите амортизационную скобу
Fig. 10 (34)
в направ-
лении дверцы.
u
Снимите накладку
Fig. 10 (30)
.
u
Открутите узел амортизатора закрывания дверцы (2
шт. Torx 15)
Fig. 10 (35)
.
u
Вытащите немного узел амортизатора закрывания двер-
цы, сдвиньте его в направлении дверной ручки и отведи-
те.
u
Отложите узел амортизатора закрывания двери в сто-
рону.
4.1.5 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 11 (41)
.
u
Пластмассовый колпачок
Fig. 11 (40)
снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 11 (42)
.
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.1.6
Перестановка средних опорных дета-
лей
Fig. 11
u
Осторожно снимите накладку
Fig. 11 (43)
.
u
Открутите средний опорный кронштейн
Fig. 11 (42)
и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u
Снова защелкните накладку
Fig. 11 (43)
на стороне, где
теперь будет ручка.
4.1.7 Перестановка нижних опорных деталей
для устройств с амортизатором закрывания
дверцы
Fig. 12
u
Крышку
Fig. 12 (51)
снимите движением вперед.
u
Нижнюю крышку
Fig. 12 (57)
снимите.*
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Извлеките нижний опорный палец
Fig. 12 (52)
движением
вниз и вперёд. При этом следите за гнездом шарнира
Fig. 12 (50)
.
u
Открутите нижний опорный кронштейн
Fig. 12 (53)
(Torx
25).
u
Осторожно приподнимите и переставьте крышку со сто-
роны ручки
Fig. 12 (55)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 12 (53)
на новой стороне шарнира при необходимости
с помощью аккумуляторного шуруповерта через внеш-
ний продольный паз и круглое отверстие.
Указание
u
Если необходимо, например, при неровной поверхности
пола, вместо круглого отверстия для прикручивания
можно использовать также второй продольный паз.
