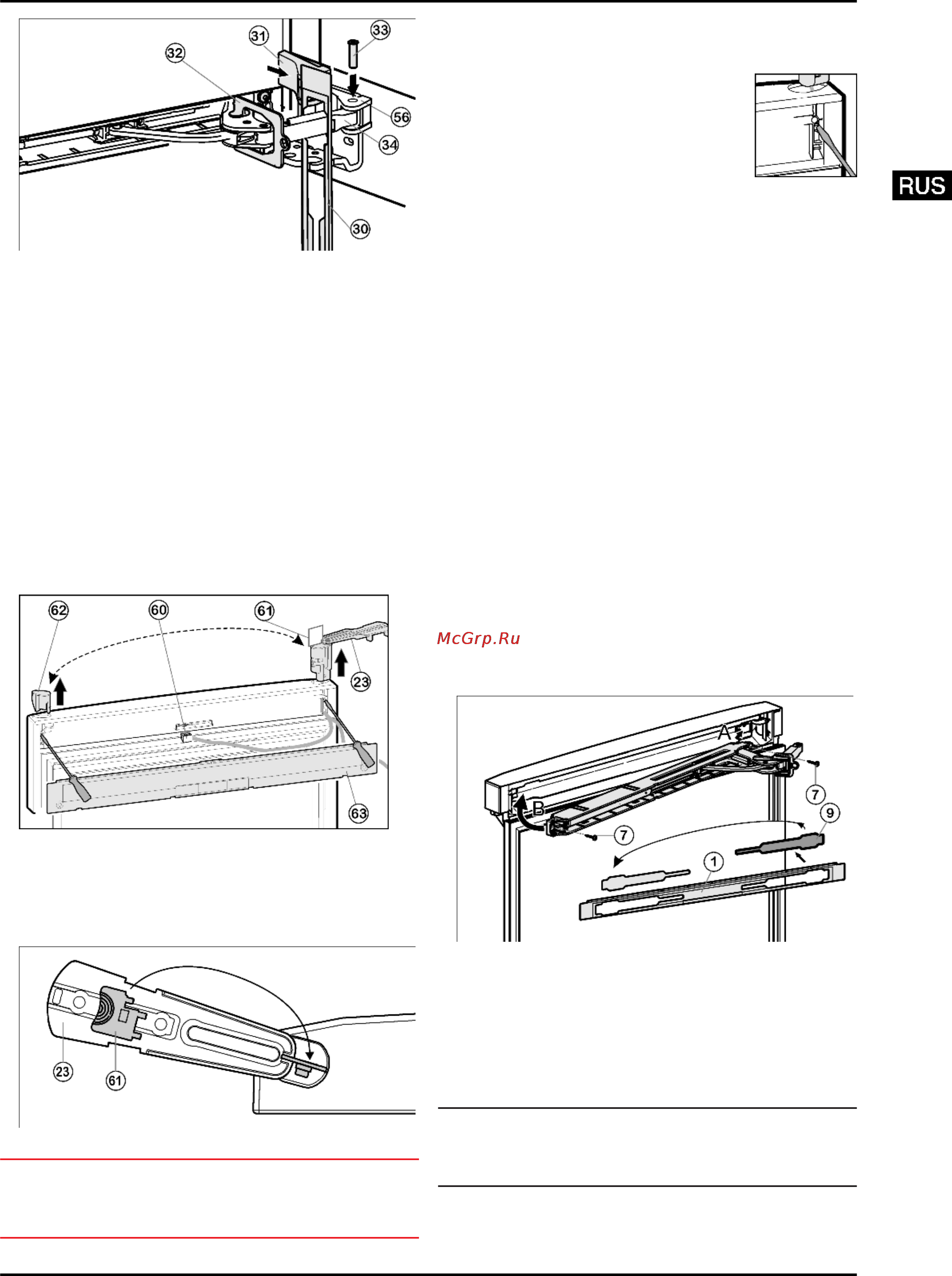

Fig. 16
u
Навесьтенакладку
Fig. 16 (30)
на амортизационную скобу
таким образом, чтобы передние защелки показывали
вперёд, а передняя сторона была направлена к устрой-
ству.
u
Притянитеамортизационную скобу
Fig. 16 (34)
к опорной
детали
Fig. 16 (56)
и сверху вставьте палец
Fig. 16 (33)
таким образом, чтобы квадратная головка си-
дела в углублении.
u
Установите и защелкните крышку
Fig. 16 (31)
.
w
Обратите внимание на правильность крепления крышки,
чтобы дверца закрывалась безупречно и палец был за-
фиксирован.
u
Поворотом снимите фиксатор
Fig. 16 (32)
.
u
Защелкните накладку
Fig. 16 (30)
на дверце.
u
Закройте нижнюю дверь.
4.1.12 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 17
u
С помощью отвёртки выведете из зацепления крышку
Fig. 17 (63)
на дверце.
u
Отсоедините разъем
Fig. 17 (60)
.
u
На верхней дверце поверните опорный кронштейн
Fig. 17 (23)
наружу параллельно краю дверцы.
Fig. 18
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 18 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 18 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните опор-
ный кронштейн
Fig. 17 (23)
снизу и сни-
мите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 17 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 17 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 17 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 17 (60)
.
u
Введите кабель в направляющую.
u
Зафиксируйте крышку
Fig. 17 (63)
на дверце.
4.1.13 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 11 (41)
, закройте дверцу и установите верхний опор-
ный кронштейн
Fig. 8 (23)
так, чтобы он защелкнулся в
верхней стороне устройства.
u
Прикрутите опорный кронштейн
Fig. 8 (23)
. При необхо-
димости просверлите отверстия или используйте акку-
муляторную отвертку.
u
Защёлкните крышку
Fig. 8 (20)
и крышку
Fig. 8 (21)
.
u
Снова установите разъём
Fig. 7 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 7 (10)
.
u
Оставьте дверь открытой.
4.1.14 Монтаж верхнего амортизатора за-
крывания двери
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжите с пункта 'Выравнивание дверей'.
Fig. 19
u
Освободите крышку
Fig. 19 (9)
из накладки
Fig. 19 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортизатора
закрывания дверцы шарниром на стороне шарнира.
w
Отверстия с левой и правой стороны должны находиться
точно друг над другом.
u
Прикрутите узел амортизатора закрывания двери. (2
шт. Torx 25)
Fig. 19 (7)
Указание
u
Соблюдайте последовательность. Сначала навесьте на-
кладку над амортизирующей скобой, после этого кры-
шку.
