13
RUS
● ПОДКЛЮЧЕНИЯ

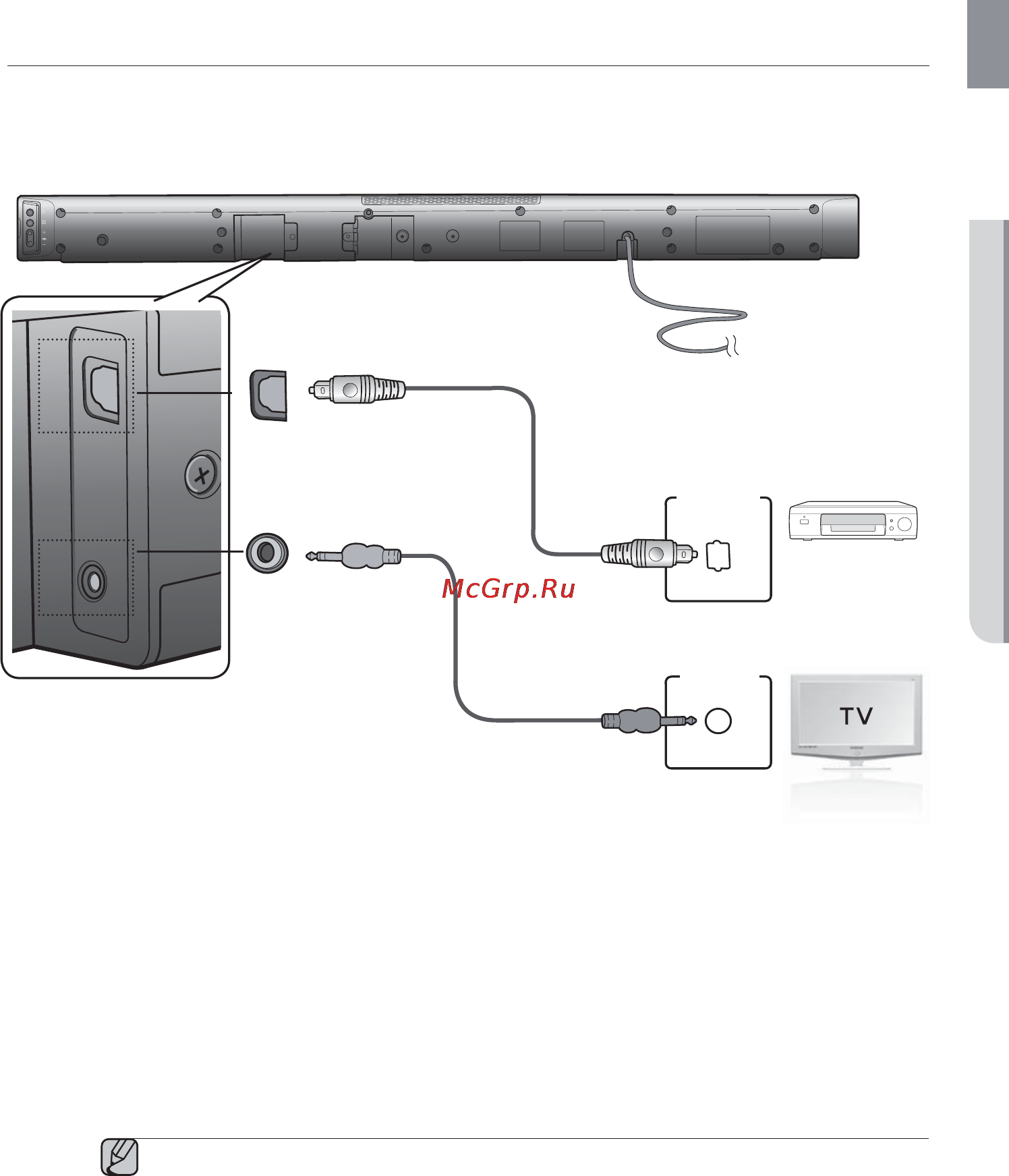

ПОДКЛЮЧЕНИЕ ВНЕШНЕГО УСТРОЙСТВА С ПОМОЩЬЮ АУДИОКАБЕЛЯ
(АНАЛОГОВОГО) ИЛИ ОПТИЧЕСКОГО (ЦИФРОВОГО) КАБЕЛЯ
В этом разделе описаны два метода подключения устройства к телевизору (цифровой и аналоговый).
Данное устройство оснащено одним оптическим цифровым разъемом и одним аналоговым
аудиоразъемом для подключения телевизора.
OPTICAL IN
AUX IN
Оптический кабель (не входит в комплект)
или
Проигрыватель
дисков BD/DVD/
приставка/
игровая консоль
или
AUX IN
AUDIO
OUT
OPTICAL IN
OPTICAL
OUT
А
УДИОКАБЕЛЬ
Разъем OPTICAL IN
Порт AUX IN
Разъем
OPTICAL
OUT
Разъем
AUDIO OUT
Разъем OPTICAL IN
Соедините цифровой вход на основном устройстве с оптическим выходом на телевизоре или
устройстве-источнике.
или
Порт AUX IN
Подключите порт AUX IN (аудио) основного устройства к аудиовыходу ТВ или устройства-источника.
Проверьте соответствие цветов разъемов.
ƒ Не следует подключать кабель питания этого устройства или телевизора к сетевой
розетке, пока не будут выполнены все подключения компонентов.
ƒ Прежде чем перемещать или устанавливать устройство, обязательно выключите его и
отсоедините кабель питания.
