13
UKR
● ПІДКЛЮЧЕННЯ

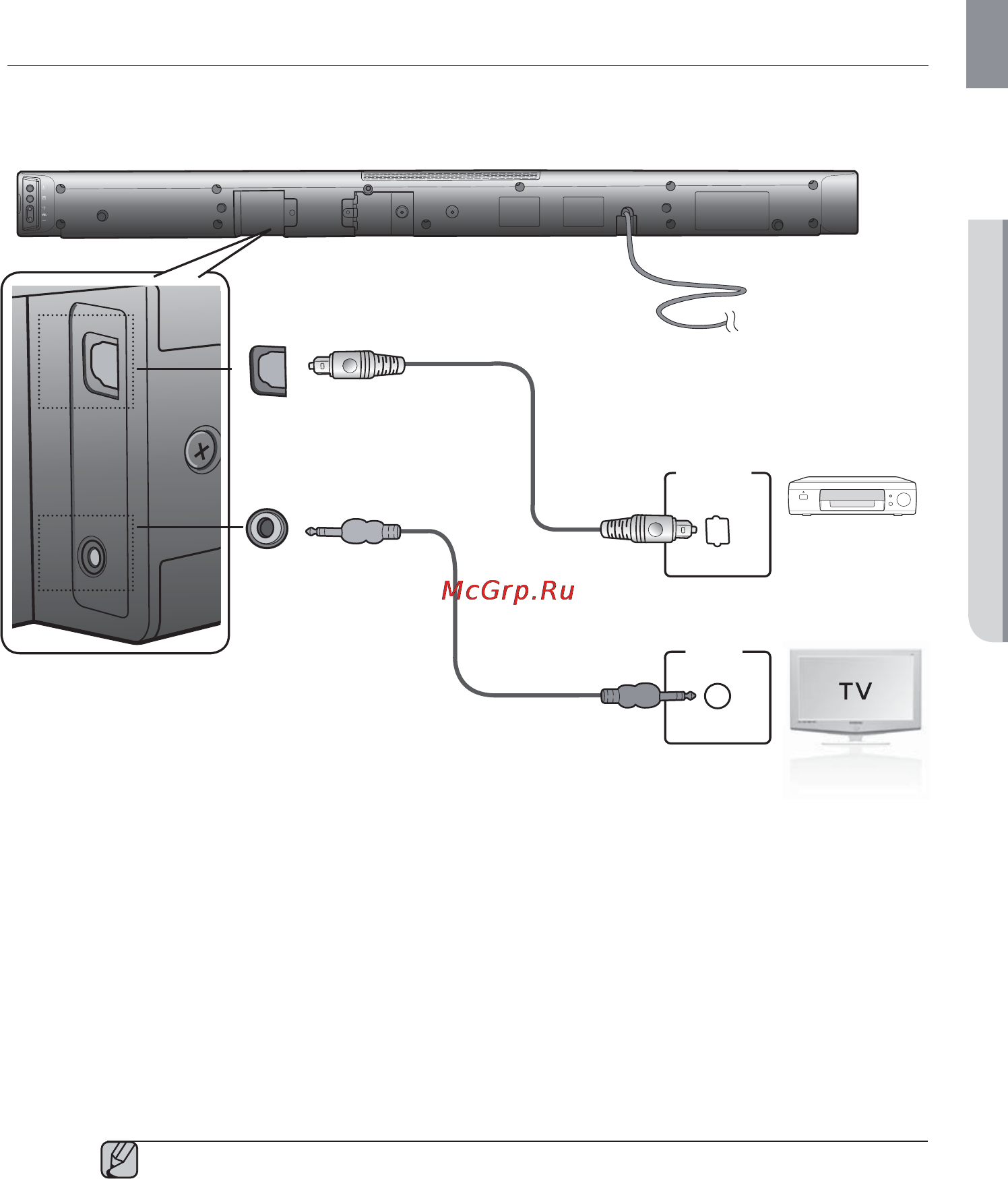

ПІДКЛЮЧЕННЯ ЗОВНІШНЬОГО ПРИСТРОЮ ЗА ДОПОМОГОЮ АУДІО-
(АНАЛОГОВОГО) ЧИ ОПТИЧНОГО (ЦИФРОВОГО) КАБЕЛЮ
У цьому розділі описується цифровий і аналоговий спосіб підключення пристрою до телевізора.
Пристрій обладнано оптичним цифровим гніздом і аналоговим аудіогніздом для підключення телевізора.
OPTICAL IN
AUX IN
Оптичний кабель (не входить у комплект поставки)
або
BD/DVD-програвач/
декодер каналів
кабельного
телебачення/ігрова
консоль
або
AUX IN
AUDIO
OUT
OPTICAL IN
OPTICAL
OUT
А
УДІОКАБЕЛЬ
OPTICAL IN (ОПТИЧНИЙ ВХІД)
З’єднайте відповідним кабелем цифровий вхід на головному пристрої з рознімом OPTICAL OUT
(ОПТИЧНИЙ ВИХІД) телевізора чи вихідного пристрою.
або
AUX IN (ВХІД AUX)
З’єднайте відповідним кабелем аудіовхід AUX IN (ВХІД AUX) на головному пристрої з рознімом AUDIO
OUT (АУДІОВИХІД) телевізора чи іншого зовнішнього пристрою.
Не переплутайте розніми за кольорами.
ƒ Не під’єднуйте шнур живлення пристрою чи телевізора до настінної розетки, доки не буде
встановлено з’єднання між усіма компонентами.
ƒ Перед пересуванням або встановленням продукту вимкніть живлення та відключіть кабель
живлення.
ОПТИЧНИЙ ВХІД
ВХІД AUX
