Polski | 11
Bosch Power Tools 1 609 92A 3LD | (4.10.16)
»Drill Assistant«
Montaż systemu »Drill Assistant« (zob. rys. C–D)
System »Drill Assistant« 10 można stosować również bez po-
chłaniacza pyłu 13. Użytkowanie pochłaniacza pyłu 13 jest
możliwe tylko w przypadku pracy z wiertłem o średnicy
12 mm i długości 120 mm.
Pochłaniacz pyłu 13 nałożyć na uchwyt 26.
Wcisnąć przycisk blokady 8, aby zwolnić system »Drill Assi-
stant« 10 z pozycji parkowania.
Przesunąć »Drill Assistant« 10 przez uchwyt wiertarski i nasu-
nąć na szyjkę wrzeciona elektronarzędzia.
Zablokować system, dokręcając śrubę motylkową 18 w kie-
runku zgodnym z ruchem wskazówek zegara.
Ustawianie głębokości wiercenia (zob. rys E – F)
Osadzić wiertło (zob. rozdział »Wymiana narzędzi«).
Za pomocą pierścienia nastawczego 17 można ustawić pożą-
daną głębokość wiercenia X.
Przekręcić pierścień nastawczy 17 w lewo w celu zwol-
nienia blokady. Pojemnik na pył 11 lub uchwyt 26 umieścić
tak, aby przylegał on równo do ściany lub do obrabianego ele-
mentu. Przyłożyć czubek wiertła do ściany lub elementu prze-
znaczonego do obróbki.
Przesunąć pierścień nastawczy 17 do tyłu tak, aby odstęp od-
powiadał pożądanej głębokości wiercenia X. Można umieścić
kołek na szynie i przesunąć pierścień nastawczy 17 do tyłu, aż
do kołka. Aby zablokować ustawienie, pierścień nastawczy
17 należy przekręcić w prawo . Zdjąć kołek z szyny. Głębo-
kość wiercenia odpowiada długości X ustawionej na szynie.
Wskazówka: W przypadku zastosowania kołków, bardzo
istotne jest dokładnie ustawienie głębokości wiercenia. Jeżeli
wiercony otwór będzie za głęboki, kołek zanurzy się za głębo-
ko w ścianie lub w obrabianym elemencie. Jeżeli otwór okaże
się za mały, kołek będzie wystawał.
Opróżnianie pojemnika na pył (zob. rys. G)
Pojemność pojemnika na pył 11 wystarcza na wywiercenie
ok. 25 otworów w murze, przy głębokości wiercenia: 30 mm i
średnicy: 6 mm.
– Aby wyjąć pojemnik na pył 11, należy wcisnąć na umiesz-
czone po bokach przyciski blokady 12 i pociągnąć pojem-
nik w dół.
–Opróżnić pojemnik 11, a następnie ponownie włożyć (tak,
aby w słyszalny sposób zaskoczyła blokada).
Demontaż systemu »Drill Assistant«
– Wcisnąć i przytrzymać zacisk 16 pochłaniacza pyłu 13, a
następnie zdjąć pochłaniacz 13, pociągając go do przodu.
– Przekręcić śrubę motylkową 18 w kierunku przeciwnym do
ruchu wskazówek zegara, tak aby dało się przesunąć ręko-
jeść dodatkową 9 i zdjąć ją
9 z elektronarzędzia.
– Przekręcić pierścień nastawczy 17 w lewo w celu
zwolnienia blokady.
– Przytrzymać rękojeść dodatkową 9 i przesunąć szynę w jej
kierunku, tak, aby w słyszalny sposób zaskoczyła blokada.
Odsysanie pyłu/pojemnik na pył
Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.
– Należy stosować dostosowany do rodzaju obrabianego
materiału system odsysania pyłu.
– Należy zawsze dbać o dobrą wentylację stanowiska pra-
cy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-
czem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pra-
cy. Pyły mogą się z łatwością zapalić.

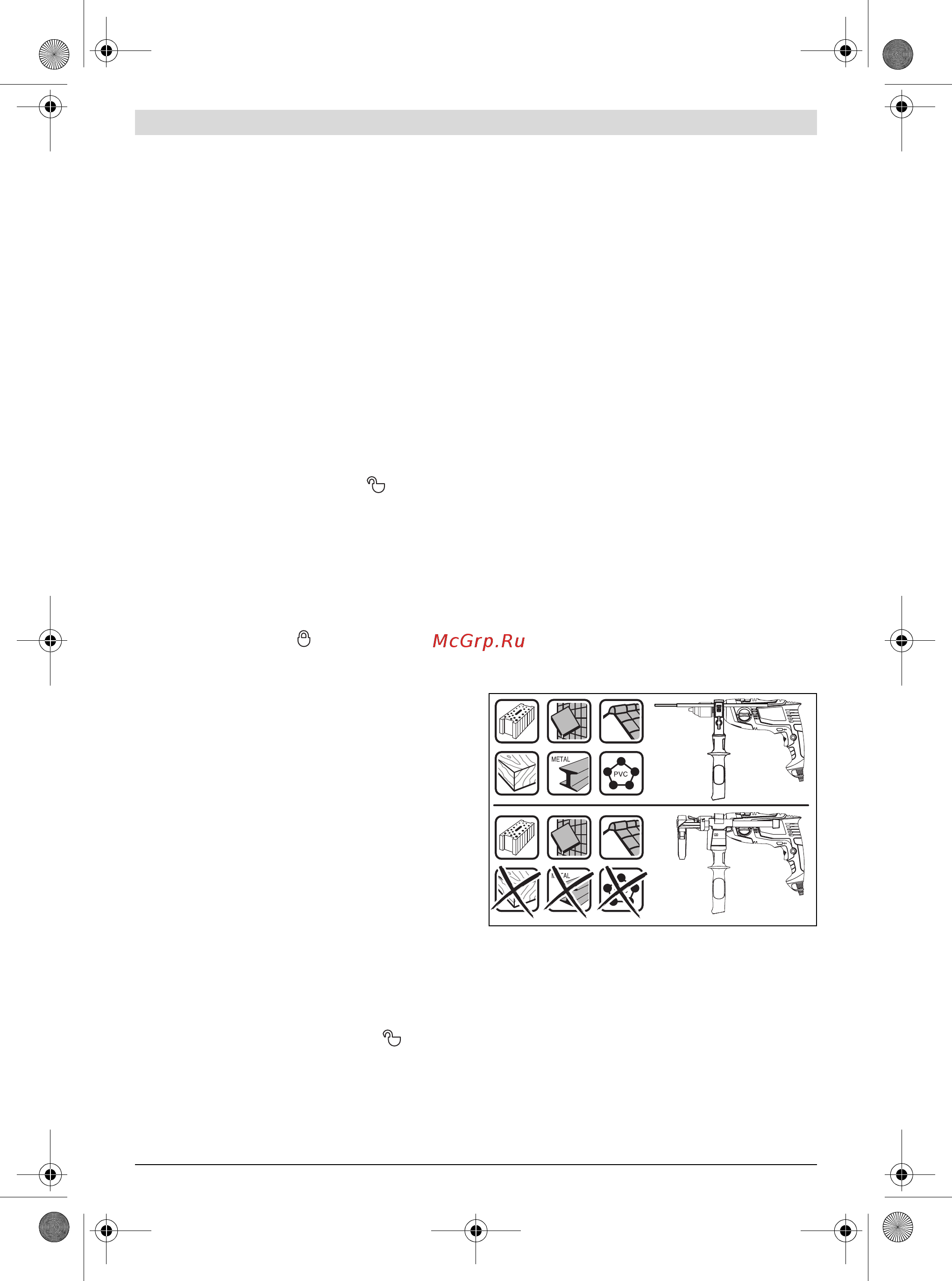

Pojemnik na pył należy stosować tylko przy obróbce
betonu i kamienia. Wióry drewniane i z tworzyw sztucz-
nych mogą spowodować zatkanie się pojemnika.
Uwaga: niebezpieczeństwo pożaru! Po zamontowaniu
pojemnika na pył nie wolno obrabiać materiałów meta-
licznych. Gorące wióry metalowe mogą spowodować za-
płon niektórych elementów pojemnika.
Aby optymalnie użytkować pojemnik na pył, należy kierować
się następującymi wskazówkami:
– Zwrócić uwagę, aby pojemnik na pył przylegał dokładnie
do ściany lub obrabianego elementu. Ułatwi to równocześ-
nie wiercenie pod kątem prostym.
– Po osiągnięciu wymaganej głębokości wiercenia należy
najpierw wysunąć wiertło z wywierconego otworu, a do-
piero potem wyłączyć wiertarkę udarową.
– Zwłaszcza przy pracy z wiertłami o większej średnicy może
dojść do zużycia pierścienia ochrony przeciwpyłowej 15.
W razie uszkodzenia należy go wymienić.
OBJ_BUCH-2904-003.book Page 11 Tuesday, October 4, 2016 5:02 PM
