Инструкция по быстрому запуску LTV-NVR-xx3x(P)
4

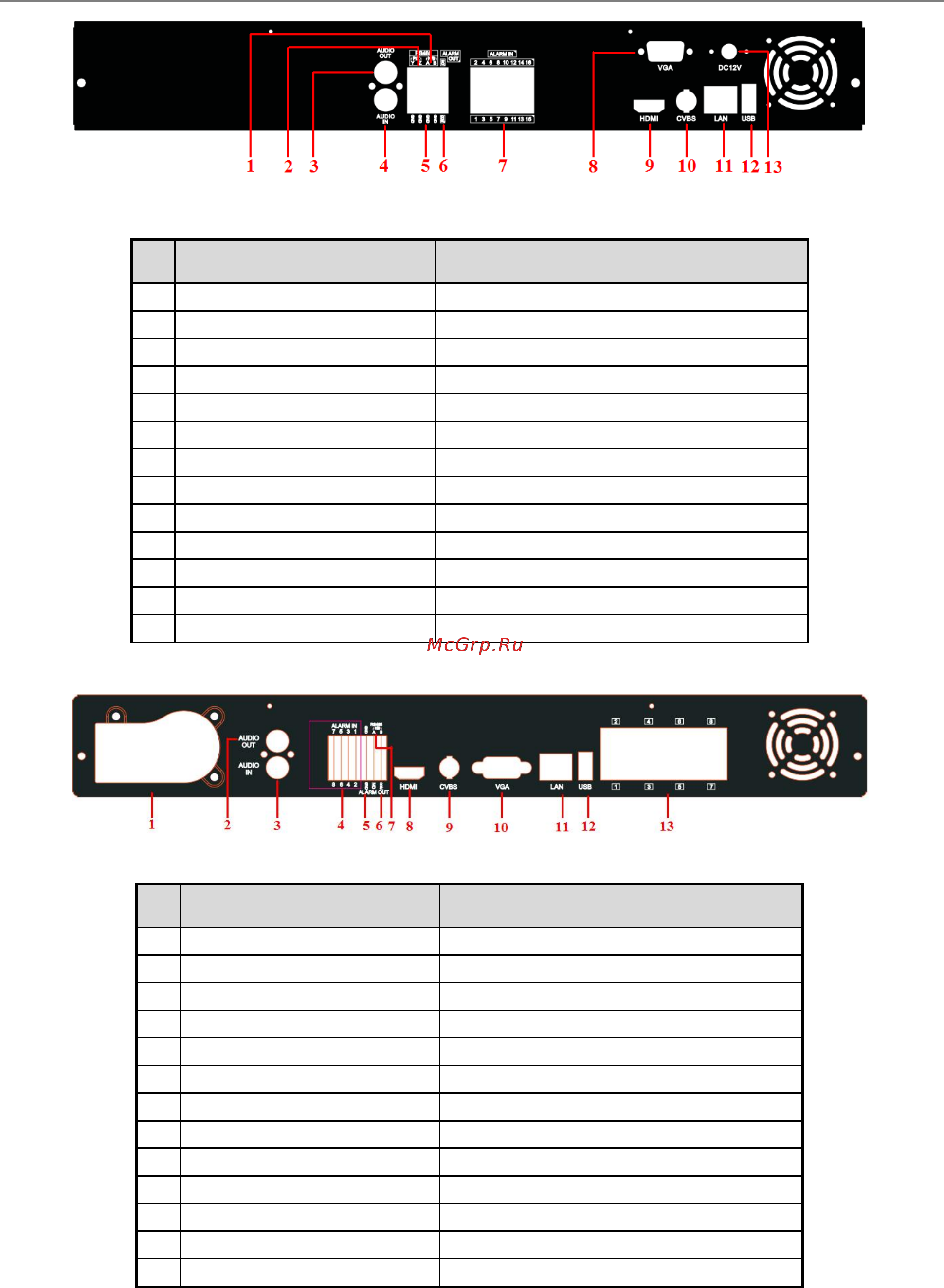

Рис. 2.2. Задняя панель LTV-NVR-1630 / L TV-NVR-1631
№ Наименование Описание
1
Подключение клавиатуры
Вход «A»: TX+, вход «B»: TX-
2
Подключение PTZ камеры
Вход «Y»: TX+, вход « Z»: TX-
3
Audio output
Аудио выход, 1хRCA
4
Audio input
Аудио вход, 1хRCA
5
GND
Заземление
6
Relay Output
Релейный выход
7
Alarm Inputs
Тревожные входы
8
Video out, VGA
VGA выход, подключение монитора
9
Video out, HDMI
HDMI выход, подключение монитора
10
Video out, BNC
BNC выход, подключение монитора
11
LAN-port
Сетевой порт, RJ-45
12
USB-port
USB-порт, подключение мыши
13
Power input
Подключение блока питания, 12V (DC)
Рис. 2.3. Задняя панель LTV-NVR-0830P
№ Наименование Описание
1
Power input
Подключение питания, 220V (AC)
2
Audio output
Аудио выход, 1хRCA
3
Audio input
Аудио вход, 1хRCA
4
Alarm Inputs
Тревожные входы
5
GND
Заземление
6
Relay Output
Релейный выход
7
Подключение клавиатуры
Вход «A»: TX+, вход «B»: TX-
8
Video out, HDMI
HDMI выход, подключение монитора
9
Video out, BNC
BNC выход, подключение монитора
10
Video out, VGA
VGA выход, подключение монитора
11
LAN-port
Сетевой порт, RJ-45
12
USB-port
USB-порт, подключение мыши
13
PoE свитч
8х RJ-45 с поддержкой PoE
