Инструкция по быстрому запуску LTV-NVR-xx3x(P)

1.2. Установка CD/DVD привода

• Отвинтите винты крепления и снимите верхнюю крышку IP-видеорегистратора;

• Подключите кабеля питания и передачи данных и установите CD/DVD привод как показано

на Рис. 1.2.1;

• Закрепите CD/DVD привод на задней панели корпуса (Рис. 1.2.2);

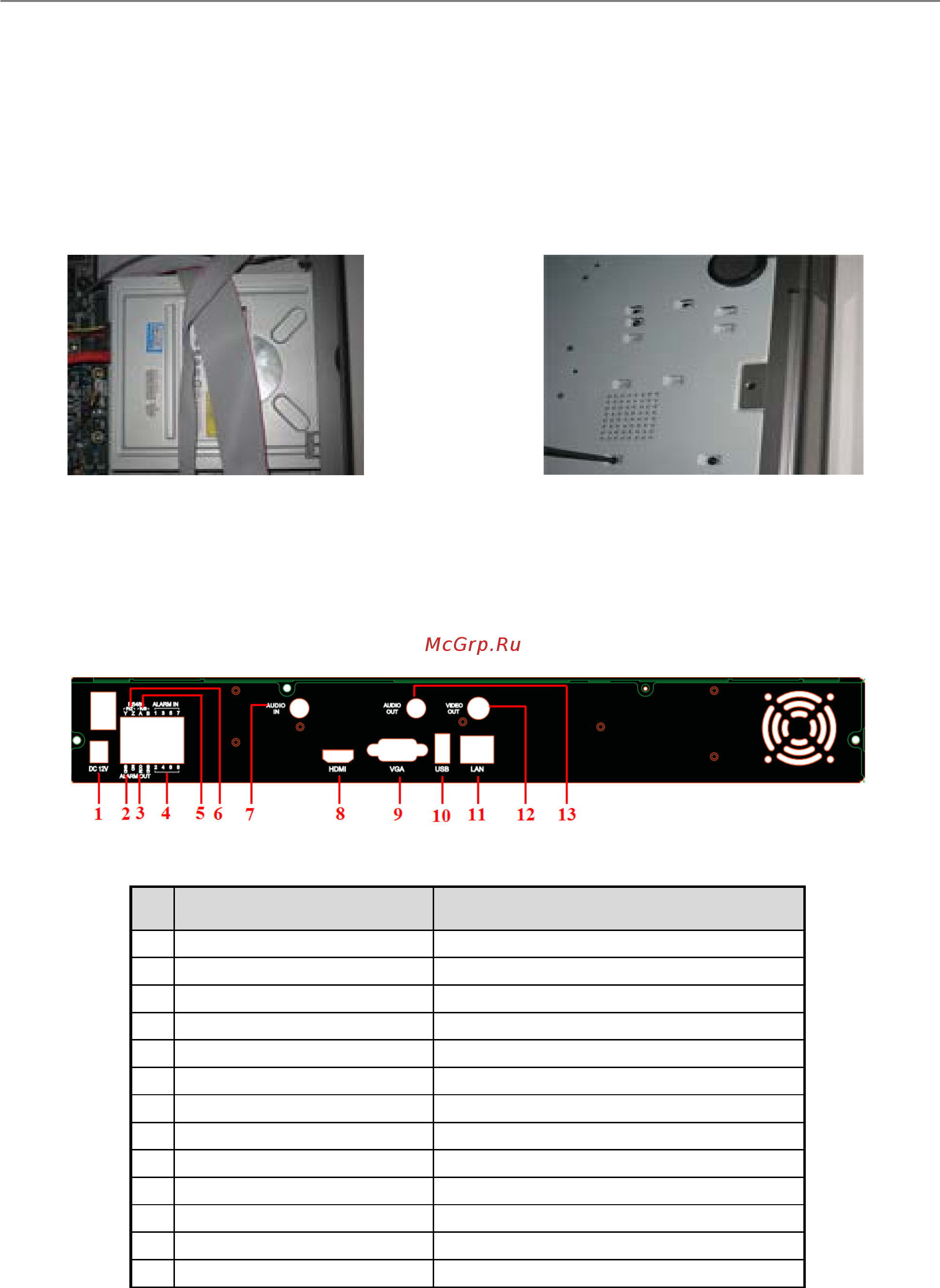

Рис.1.2.1. Подключение кабелей к CD/DVD Рис.1.2.2. Закрепление CD/DVD

2. Описание задней панели

Рис. 2.1. Задняя панель LT V-NVR-0830

№ Наименование Описание

Power input

Подключение блока питания, 12V (DC)

GND

Заземление

Relay Output

Релейный выход

Alarm Inputs

Тревожные входы

Подключение клавиатуры

Вход «A»: TX+, вход «B»: TX-

Подключение PTZ камеры

Вход «Y»: TX+, вход « Z»: TX-

Audio input

Аудио вход, 1хRCA

Video out, HDMI

HDMI выход, подключение монитора

Video out, VGA

VGA выход, подключение монитора

USB-port

USB-порт, подключение мыши

LAN-port

Сетевой порт, RJ-45

Video out, BNC

BNC выход, подключение монитора

Audio output

Аудио выход, 1хRCA
