РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

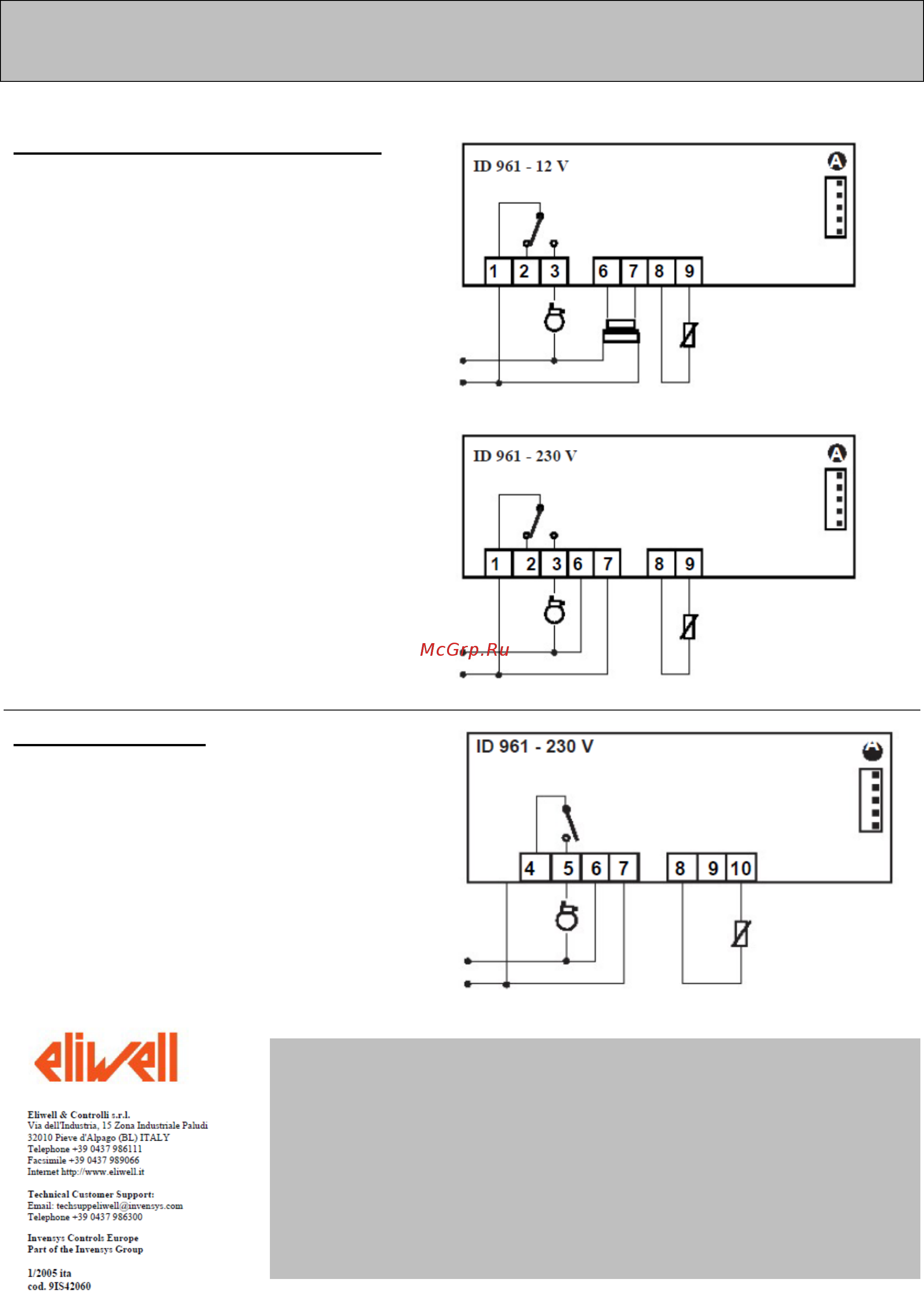

КЛЕММНЫЕ ЗАЖИМЫ (12 и 230 В)

1-2 нормально-закрытое реле

компрессора

1-3 нормально-открытое реле

компрессора

6-7 источник питания:

- модель 230 В: 3 ВА максимум;

- модель 12 В: 1,5 ВА максимум.

8-9 подключение датчика термостата

(датчик 1)

А порт TTL для карты копирования

ПРИМЕЧАНИЕ:

- Указаны установки по умолчанию.

- Емкость реле указана на табличке с

техническими данными. На схеме

показаны релейные контакты 8(3) А

250 В для сети 12/230 В.

МОДЕЛЬ 16 А 2hp

2 нормально-открытое реле

компрессора

6-7 источник питания

8-10 подключение датчика термостата

(датчик 1)

А порт TTL для карты копирования

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

Данная инструкция и ее содержимое являются собственностью компании

“Eliwell & Controlli s.r.l.” и не могут копироваться или распространяться без

соответствующего разрешения. Мы приложили все усилия для того,

чтобы инструкция содержала наиболее точную и полную информацию об

изделии. Несмотря на это, компания “Eliwell & Controlli s.r.l.”, а также ее

работники и поставщики, не несут ответственности в связи с

последствиями ее использования. “Eliwell & Controlli s.r.l.” оставляет за

собой право вносить изменения в инструкцию без предварительного

уведомления.
