Liebherr SBS 7212-21 [10/27] Снятие двери

ВНИМАНИЕ

Опасность повреждения под действием конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если устройство Side-by-Side (S...) устанавливается

вместе со вторым устройством (в качестве комбинации

SBS) ограничитель хода дверцы должен оставаться в

состоянии поставки.

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

Torx® 25

Torx® 15

Отвертка

При необходимости аккумуляторный шуруповерт

При необходимости привлеките второго человека для

монтажной работы

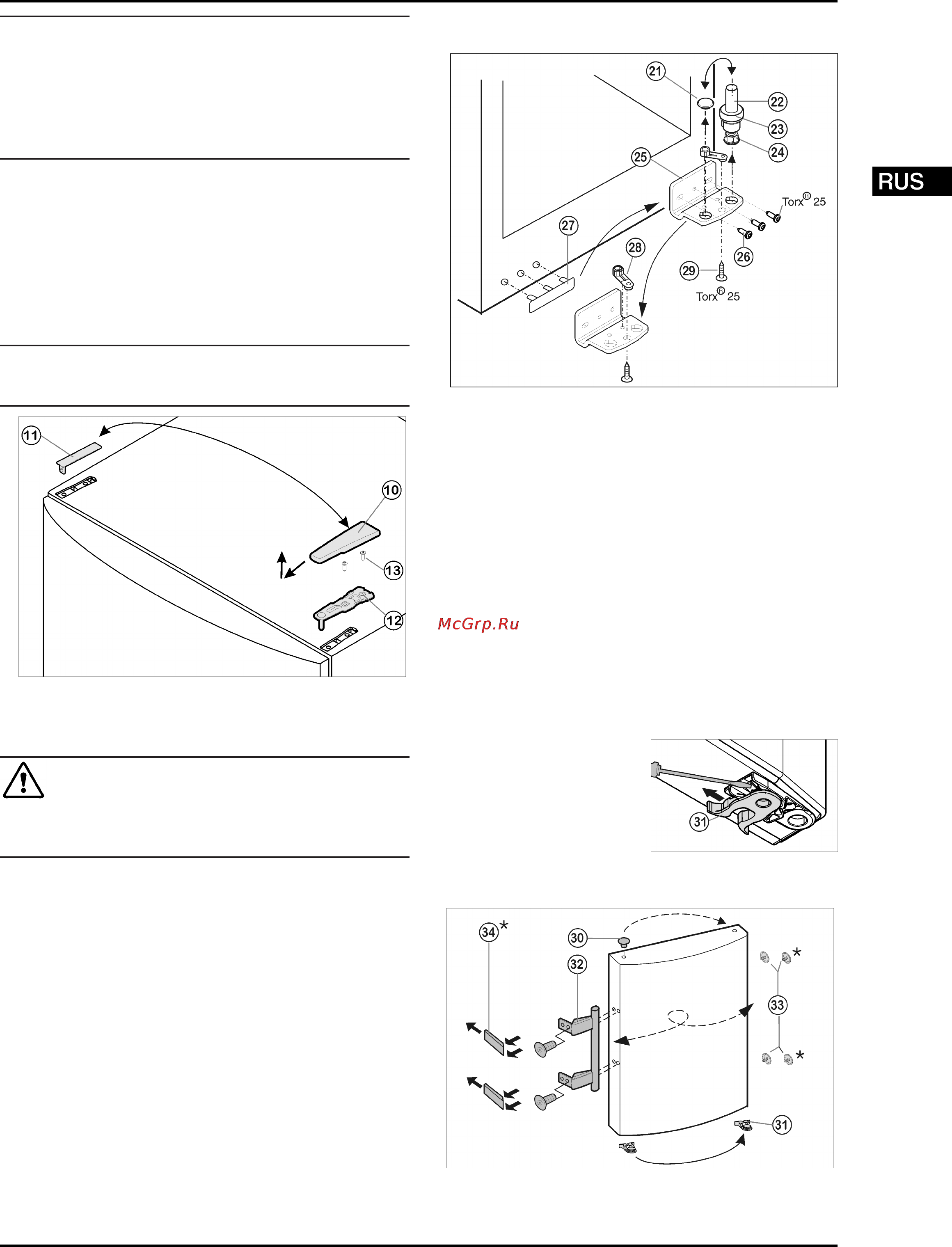

4.3.1 Снятие двери

Указание

Уберите продукты с полочек на дверце, прежде чем

снимать дверцу, чтобы продукты не упали.

Fig. 4

Закройте дверцу.

Потяните крышку

Fig. 4 (10)

вперед и вверх.

Снимите крышку

Fig. 4 (11)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Открутите верхний опорный кронштейн

Fig. 4 (12)

(2 шт.

Torx® 25)

Fig. 4 (13)

и вытяните вверх.

Дверь приподнимите и отставьте в сторону.

4.3.2

Перестановка опорных деталей

Fig. 5

Извлеките опорный винт

Fig. 5 (22)

в комплекте с

шайбой

Fig. 5 (23)

и регулируемой опорой

Fig. 5 (24)

вытягивая его вверх.

Снимите пробку

Fig. 5 (21)

Открутите

Fig. 5 (26)

опорный кронштейн

Fig. 5 (25)

Открутите

Fig. 5 (29)

опорную деталь

Fig. 5 (28)

и, пере-

ставив в отверстие на противоположной стороне опор-

ного кронштейна, снова прикрутите.

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 5 (27)

Снова прикрутите опорный кронштейн

Fig. 5 (25)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Переставьте пробку

Fig. 5 (21)

в свободное отверстие.

Вновь установите опорный винт

Fig. 5 (22)

в комплекте

с шайбой и регулируемой опорой. При этом фиксатор

должен быть направлен назад.

4.3.3 Перестановка ручки

переставить

пружинный зажим

Fig. 6 (31)

: Нажать вниз

язычок защелки, снять

с него пружинный

зажим.

Вдвинуть пружинный

зажим на новой

стороне шарнира до

защелкивания.

Fig. 6

Fig. 7

Извлеките пробку

Fig. 7 (33)

из опорной втулки дверцы

и переставьте.

Ввод в работу
