Liebherr SBS 7212-21 [4/27] Монтаж бок о бок

Сместите верхний крепежный уголок вверх на

расстояние до 100 мм от верхнего края.

Нижний крепежный уголок вставьте в соответ-

ствующий вырез (Z).

Затем оба крепежных уголка

Fig. 6 (10)

прочно затяните

с боков с помощью винтов с шестигранными головками

Fig. 6 (11)

Указание

Во избежание вибрационного шума не допускайте

контакта уголков или винтов с расположенными сзади

трубками!

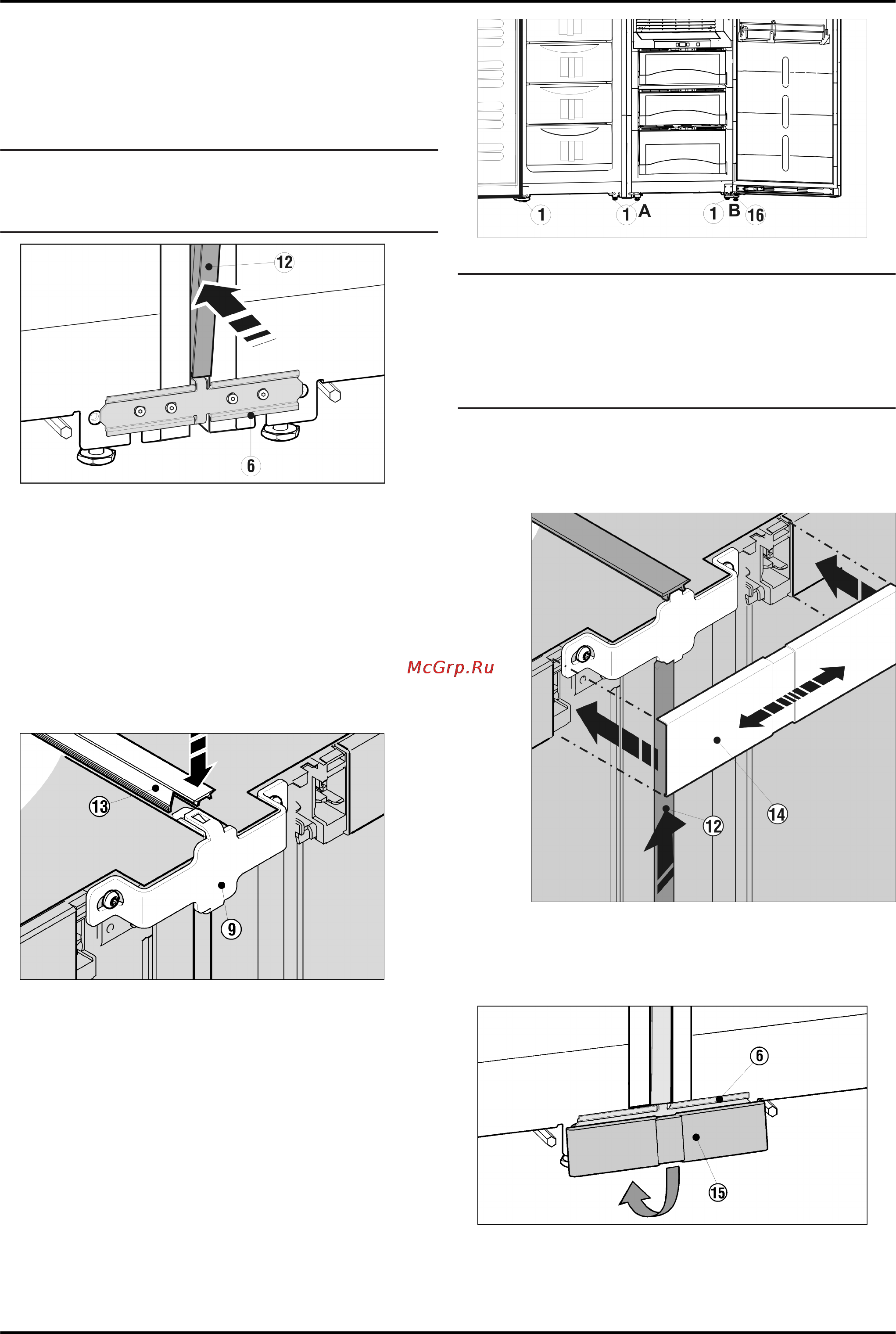

Fig. 7

Перед установкой сведите обе перемычки планки из

нержавеющей стали

Fig. 7 (12)

вместе по всей длине. Так

планка легче войдет в зазор. Для вдавливания планки

используйте мягкую ткань, чтобы не допустить образ-

ования вмятин на ее поверхности. Планку следует вдавли-

вать аккуратно и прямо, чтобы получить оптимальное

соединение.

Вдавите длинную планку из высококачественной стали

Fig. 7 (12)

в вертикальную щель на передней стороне:

Обратите внимание, что планка опирается на

крепежный уголок

Fig. 7 (6)

Снимите защитную пленку с планки из нержавеющей

стали.

Fig. 8

На верхней стороне вдавите в щель короткую планку

Fig. 8 (13)

. Обратите внимание, чтобы вырез планки был

направлен к передней стороне устройства. Планка

должна быть заподлицо с крышкой устройства на пере-

дней кромке.

Подключите комбинацию к электросети в соответствии

с руководством по обслуживанию.

Устройства с модулем IceMaker:

Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

Fig. 9

ВНИМАНИЕ

Опасность повреждения при перемещении комбинации

SBS!

Собранная комбинация SBS отличается большим весом.

При неправильном перемещении на устройстве могут

появиться вмятины.

Соблюдайте указания по перемещению (см. выше).

Поверните вверх регулировочные опоры, находящиеся

с внутренней стороны A, чтобы было легче перемещать

комбинацию.

Осторожно переместите комбинацию устройств в пред-

усмотренное для неё место.

Защелкните крышку

Fig. 9 (14)

на еще открытом проме-

жутке обеих заглушек участков обслуживания. Следите

за тем, чтобы наружные стороны крышки заканчива-

лись вровень с заглушками участков обслуживания.

Для этой цели крышка сделана выдвижной.

Fig. 10

Нижнюю крышку

Fig. 10 (15)

из комплекта установите

сверху на крепежный уголок

Fig. 10 (6)

и зафиксируйте

снизу.

Монтаж "бок о бок"
