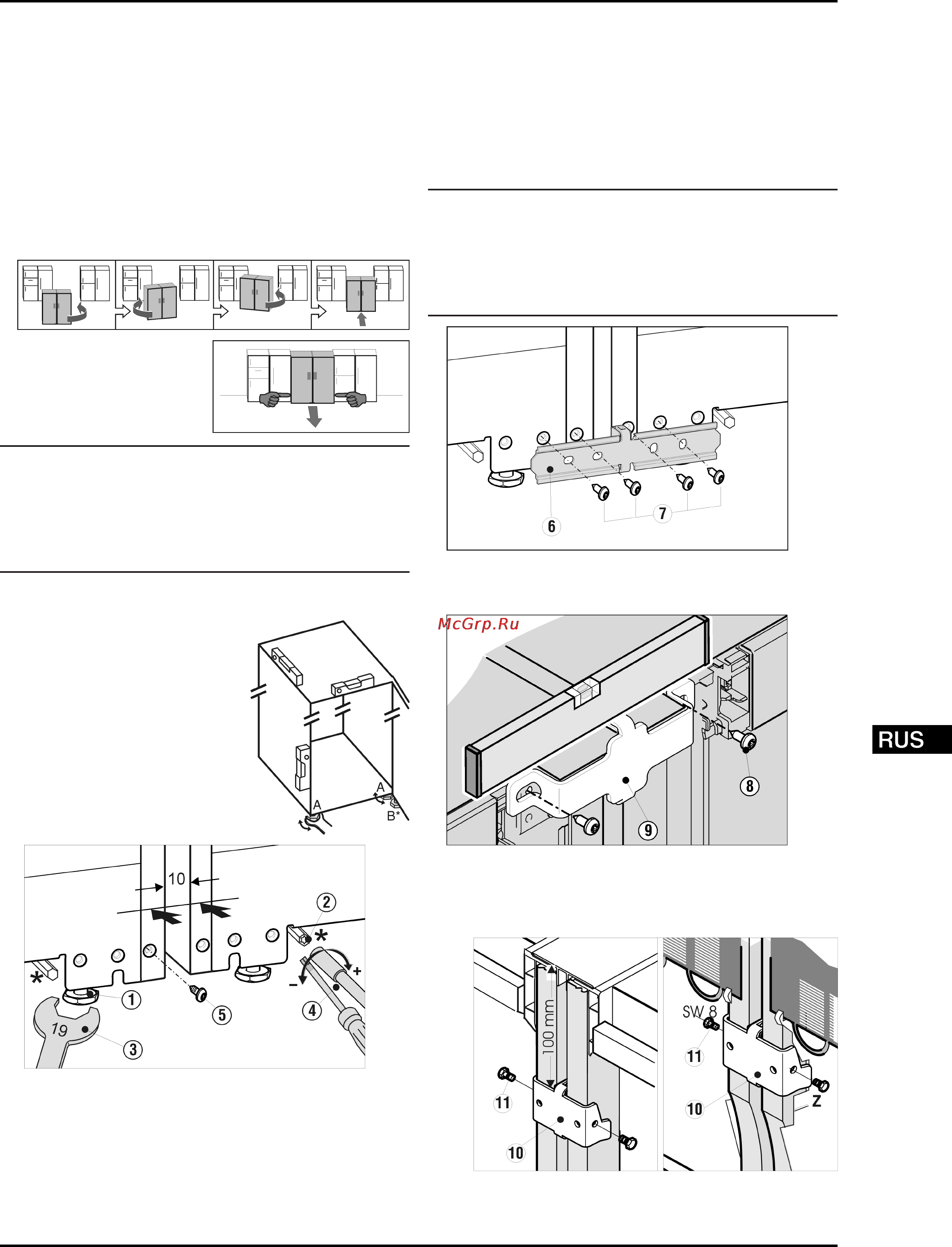

Liebherr SBS 7212-21 [3/27] Монтаж бок о бок
![Liebherr SBS 7212-21 [3/27] Монтаж бок о бок](/views2/1026060/page3/bg3.png)
q
Гаечный ключ на 8
q
Вилочный ключ на 19 (входит в комплект поставки)
q
Торцевой ключ на 2 (входит в комплект поставки)*
Указания по перемещению комбинации:
q
Перед сборкой установите устройства как можно
ближе к конечному месту расположения.
q
При перемещении всегда берите устройства за
внешние передние углы. Ни в коем случае не прижи-
майте коленом боковые стенки или дверцу.
q
Комбинацию легче всего перемещать по диагонали,
передвигая поочередно левый и правый угол.
Когда комбинация будет находиться непосредственно
перед нишей, задвиньте ее по прямой линии.
q
Если понадобится извлечь
комбинацию из ниши,
схватите ее в нижней
трети и потяните вперед.
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Снимите всю защитную пленку с внешней стороны
устройства.
u
Полностью вкрутите регули-
руемую опору B* спереди на
обоих устройствах.
u
Каждое устройство по-
отдельности выровняйте с
помощью уровня.
Fig. 3
u
Если ваше устройство оснащено предварительно смон-
тированным винтом
Fig. 3 (5)
: перед началом монтажа
SBS выкрутите винт.
u
Сдвиньте оба устройства так, чтобы они находились на
расстоянии 10 мм друг от друга, а передние их части
находились на одной линии.
Задние установочные ножки в исходном состоянии полно-
стью вкручены, задняя часть устройства находится в
самом низком положении. Для подъема необходимо пово-
рачивать юстировочные оси по часовой стрелке.
u
Выровняйте устройства с помощью передних регулиро-
вочных опор
Fig. 3 (1)
(вилочным ключом на 19
Fig. 3 (3)
), а также юстировочных осей
Fig. 3 (2)
задних
регулировочных опор* (насадкой на отвертку или
отверткой Torx® 25
Fig. 3 (4)
). Для точного выравни-
вания используйте уровень.
Указание
u
Верхние поверхности устройств должны находиться на
одинаковой высоте и в одинаковом положении. Только
в этом случае можно обеспечить безукоризненную
посадку крышек.
u
Комбинацию устройств разрешается перемещать лишь
после прочной установки всех крепёжных уголков.
Fig. 4
u
Сведите устройства вместе или повторно выровняйте
их и при помощи винтов
Fig. 4 (7)
из комплекта прочно
прикрутите крепежный уголок
Fig. 4 (6)
.
Fig. 5
u
Сведите устройства вместе или повторно выровняйте
их и в это время с передней стороны, сверху прикру-
тите винтами
Fig. 5 (8)
большой крепежный уголок
Fig. 5 (9)
. При необходимости проделайте отверстия или
используйте аккумуляторную отвертку.
Fig. 6
u
С обратной стороны сверху и снизу следует установить
широкие крепежные уголки
Fig. 6 (10)
.
Монтаж "бок о бок"
39
