Liebherr SBSes 7353-22 [24/40] Выравнивание дверцы

Прикрутите верхний опорный кронштейн

Fig. 4 (12)

усилием мин. 4 Нм(2 шт. Torx 25)

Fig. 4 (13)

. При необ-

ходимости проделайте отверстия или используйте акку-

муляторную отвертку.

Защёлкните крышку

Fig. 4 (10)

и крышку

Fig. 4 (11)

на

противоположной стороне.

4.1.5 Выравнивание дверцы

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 5 (23)

параллельно корпусу устройства. Для этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Закрутить опорные кронштейны 4 Нм.

Проверить все болты и при необходимости подтянуть.

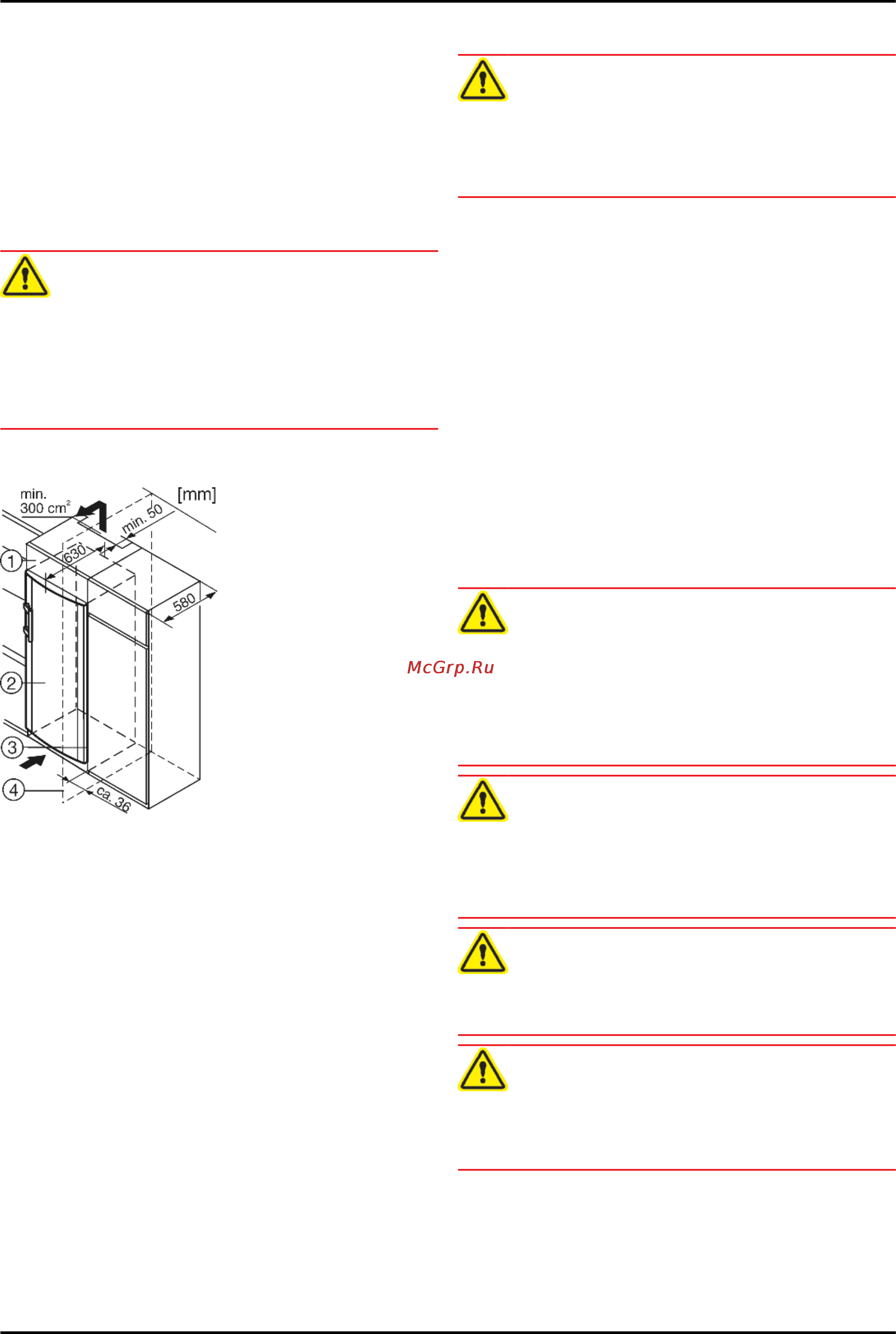

4.2 Установка в кухонную стенку

Fig. 8

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной

обстановки. Чтобы уравнять устройство

Fig. 8 (2)

по высоте

с кухонной стенкой, можно установить над устройством

соответствующий дополнительный шкафчик

Fig. 8 (1)

При комбинировании с обычными кухонными шкафами

(глубина макс. 580 мм) устройство можно установить непос-

редственно рядом с кухонным шкафом

Fig. 8 (3)

. Дверца

устройства выступает по сторонам на 34 мм и по центру

устройства на 50 мм относительно передней стенки кухон-

ного шкафа. Поэтому ее можно свободно открывать и

закрывать.

Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

ционный канал глубиной не менее 50 мм по всей ширине

этого шкафчика.

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при

работе.

Если устройство установлено на шарнирах у стены

Fig. 8 (4)

, то расстояние между устройством и стеной

должно быть не менее 36 мм. Настолько выступает ручка

при открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадле-

жащей транспортировки!

Перевозите устройство в упаковке.

Перевозите устройство в стоячем положении.

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.

Пол на месте установки должен быть горизонтальным и

ровным.

Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и

другими аналогичными приборами.

Устройство всегда следует устанавливать непосред-

ственно у стены.

Не устанавливайте устройство без помощника.

Помещение для установки устройства согласно стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь

объем 1 м

. Если помещение для установки устройства

слишком мало, то в случае протечки в контуре хладагента

может образоваться легковоспламеняющаяся газо-

воздушная смесь. Данные о количестве хладагента

имеются на заводской табличке внутри устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности!

Если токоведущие узлы или сетевой кабель становятся

влажными, то это может привести к короткому замыканию.

Устройство предназначено для использования в

закрытых помещениях. Запрещается использовать

устройство на открытом воздухе или во влажных поме-

щениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания хладагента!

Содержащийся в устройстве хладагент R 600a неопасен

для окружающей среды, но является горючим материалом.

Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения!

Не ставьте на устройство приборы, выделяющие тепло,

например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения из-за заблокированных

вентиляционных решеток!

Держите вентиляционные решетки всегда свободными.

Всегда следите за хорошим притоком и оттоком воздуха!

Снимите соединительный кабель с задней стороны

устройства. При этом необходимо удалить держатель

кабеля, иначе возникнет вибрационный шум!

Снимите защитную пленку с внешней стороны устрой-

ства.*
