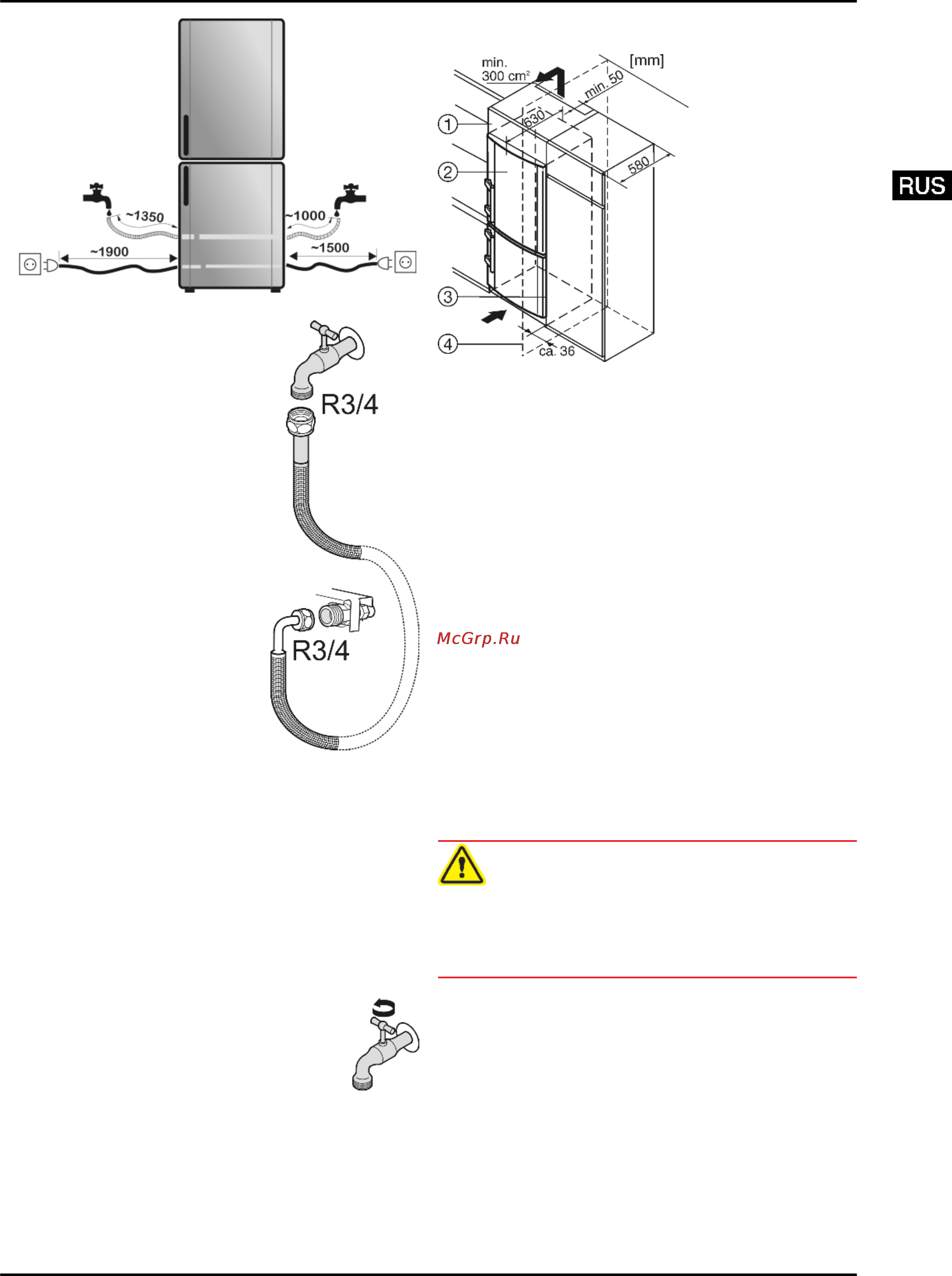

Fig. 9
- Значение давления воды должно
составлять от 0.15 МПа до
0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен
осуществляться через трубо-
провод холодной воды, который
соответствует предписаниям по
рабочему давлению и гигиениче-
ским нормам.
Используйте шланг из высокока-
чественной стали, входящий в
комплект поставки (длина 1,5 м).
Не используйте старые шланги
повторно. Шланг длиной 3 м
можно приобрести в сервисной
службе. Устанавливать его разре-
шается только специалисту.
В фитинге шланга находится
приемный фильтр с уплотнением.
- В месте подсоединения шланго-
провода к системе домового
водоснабжения необходимо пред-
усмотреть запорный кран, чтобы в
случае необходимости можно
было перекрыть подачу воды.
- Все приборы и устройства для
подвода воды должны соответ-
ствовать предписаниям,
действующим в стране использо-
вания.
- При установке не допускается
повреждение или перегибание
линии подачи воды.
u
Подсоедините к запорном крану прямую часть прилагае-
мого шланга из высококачественной стали.
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
u
Подсоедините к электромагнитному клапану изогнутую
в виде угла часть шланга из высококачественной стали.
u
Откройте запорный кран системы подвода
воды и проверьте герметичность всей
водяной системы.
Перед первым вводом в эксплуатацию:
u
привлеките компетентного специалиста для
удаления воздуха из водопровода.
4.3 Установка в кухонную стенку
Fig. 10
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 10 (2)
по высоте
с кухонной стенкой, можно установить над устройством
соответствующий дополнительный шкафчик
Fig. 10 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить непос-
редственно рядом с кухонным шкафом
Fig. 10 (3)
. Дверца
устройства выступает по сторонам на 34 мм и по центру
устройства на 50 мм относительно передней стенки кухон-
ного шкафа. Поэтому ее можно свободно открывать и
закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей ширине
этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
Если устройство установлено на шарнирах у стены
Fig. 10 (4)
, то расстояние между устройством и стеной
должно быть не менее 36 мм. Настолько выступает ручка
при открытой дверце.
4.4 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.5 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых
солнечных лучей, рядом с плитой, системой отопления и
другими аналогичными приборами.
Устройство всегда следует устанавливать непосред-
ственно у стены.
Не устанавливайте устройство без помощника.
