www. Инструкция по эксплуатации БВД- редакция 201 - 5 9M202x ( 5 11) /2vizit-group.com
1
Блок вызова БВД-М202x
Заглушка (х4)
из комплекта блока вызова
8,5 мм
Металлическая дверь
Крепление саморезами
с внешней стороны двери

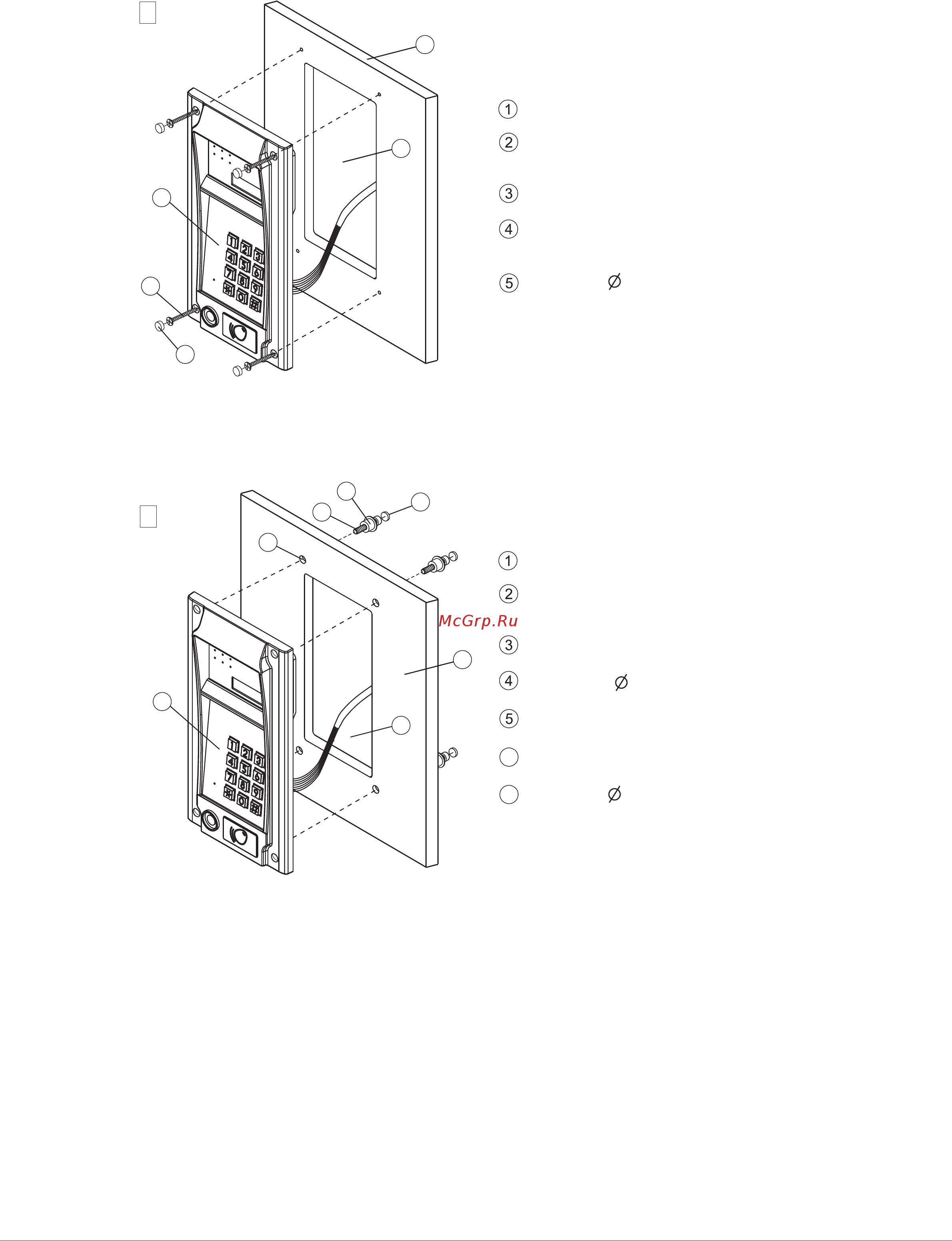

Рисунок 4 - Варианты установки БВД- на неподвижную часть металлической двериM202x
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм.
Саморез по металлу 3,9 х13 (х4)
(не входят в комплект поставки)
2
1
3
4
5
Блок вызова БВД-М202x
Металлическая дверь
Крепление винтами
с внутренней стороны двери
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм.
2
2
1
3
4
5
6
7
Отверстие 14 мм (х4)
Заглушка 10 (х4),5 мм
Винт М5х40 (х4)
Втулка (х4)
6
7
Винты М5х40, втулки и заглушки входят
в комплект поставки блока вызова
