Блок вызова БВД- xM202
Винт М4х14 (х4)
(входят в комплект поставки
монтажного комплекта МК-321)
Заглушка (х4) из комплекта
блока вызова
Защитный козырёк
Уплотнитель самоклеющийся
Планка
Металлическая дверь
Установка защитного козырька
и блока вызова
Установка планки
на металлическую дверь
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм.
Отверстие (х4) 2,5 мм.
Планка
Саморез по металлу 3,9 х13 (х4)
(не входят в комплект поставки)
Установка планки на стену
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм,
глубина - 30 мм.
Отверстие (х4) 6 мм
и глубиной 45 мм
Дюбель 6х40 (х4)
Планка
Шуруп 4х40 (х4)
Внимание! Перед установкой
наклеить уплотнитель на
обратную сторону козырька.

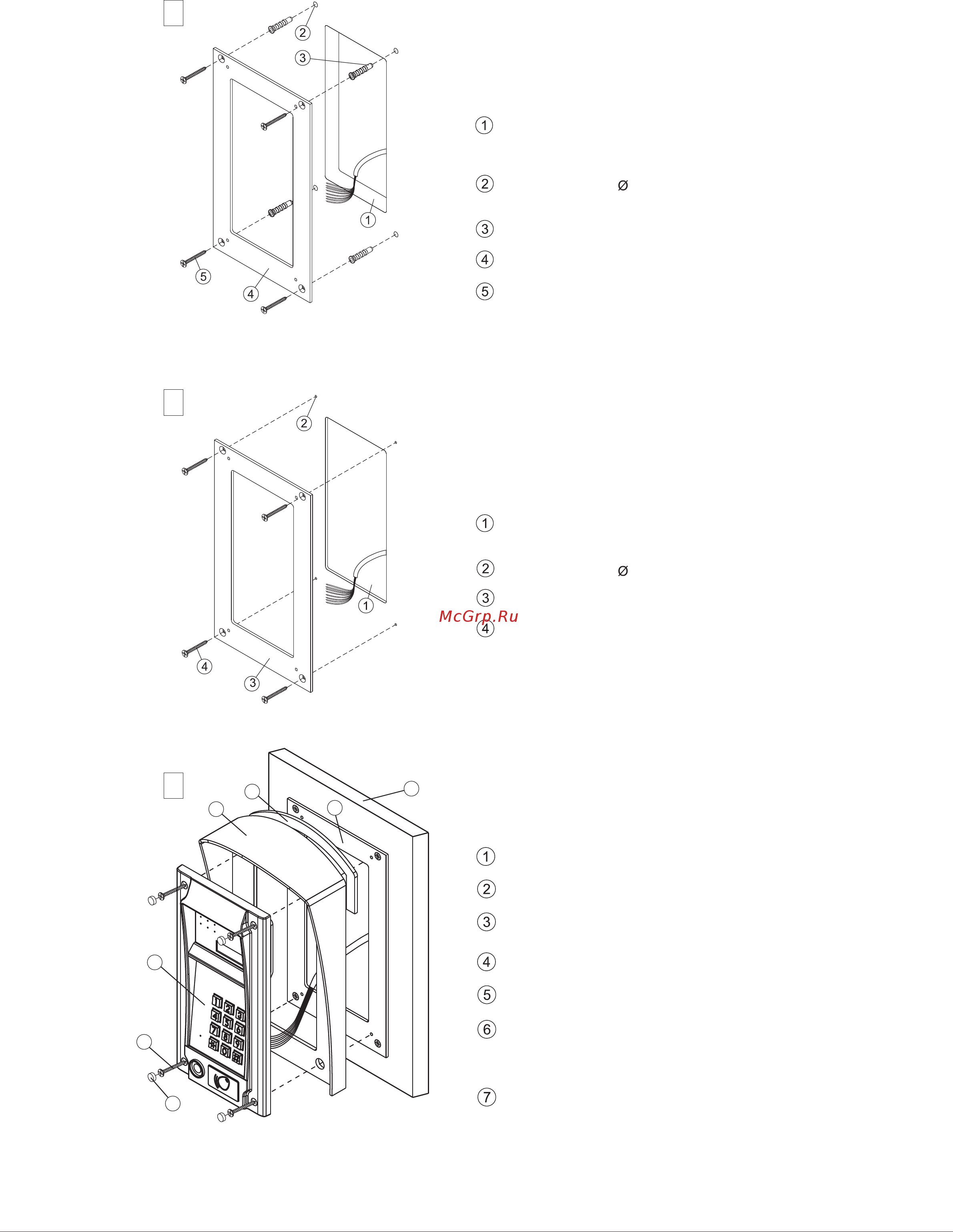

Рисунок 7 - Установка БВД- на стену и неподвижную часть двери
с использованием монтажного комплекта МК-321
xM202
1
2
3
4
5
6
7
Дюбели 6х40 и шурупы 4х40 входят в комплект
поставки монтажного комплекта МК-321
