Узлы и детали машины и их функции 9
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их функции.
Перед началом эксплуатации машины внимательно прочтите эти описания.

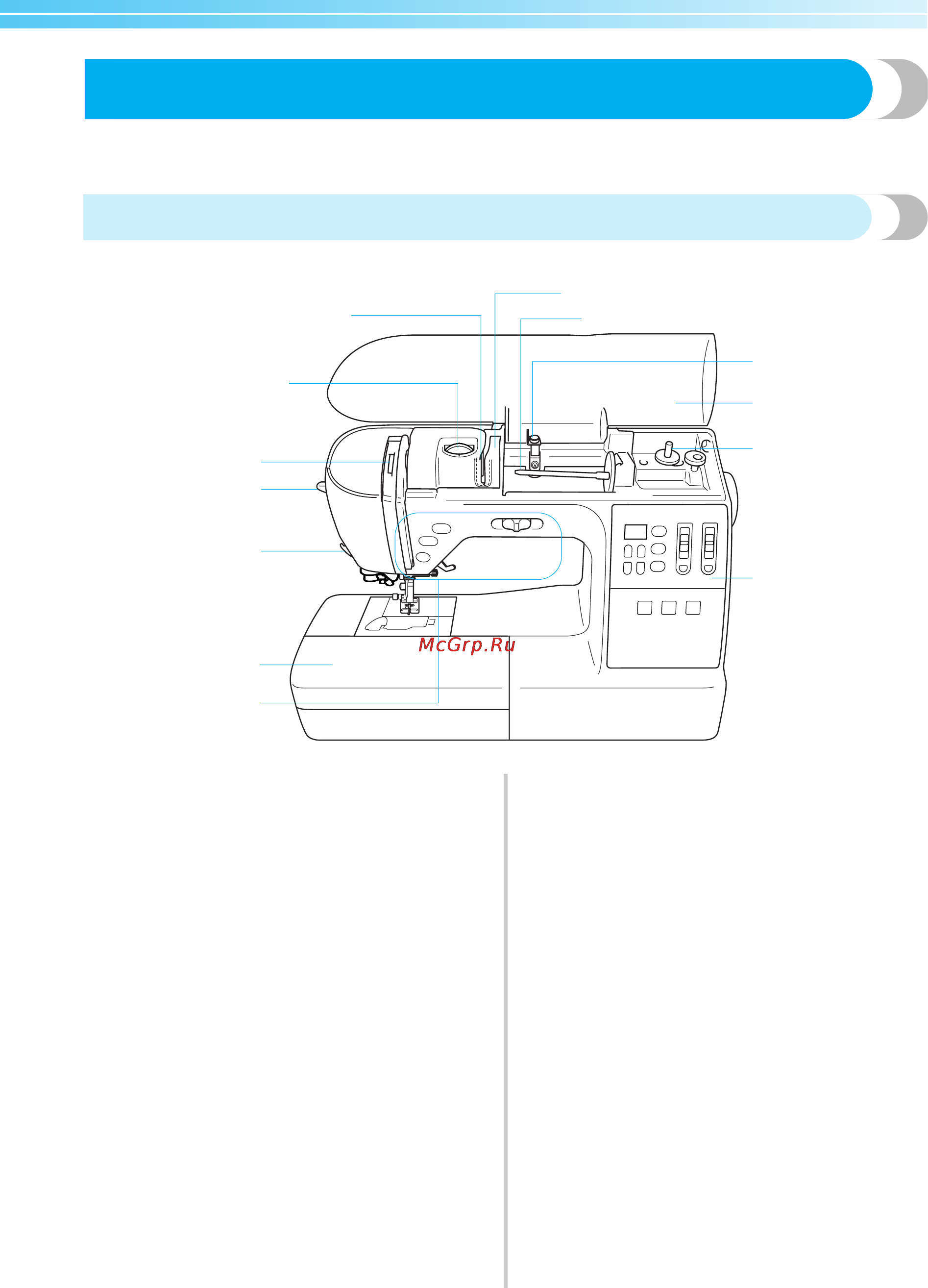

Вид спереди
1 Нитенаправляющая пластина
Проведите нить под нитенаправляющей
пластиной.
2 Крышка нитенаправителя
При заправке верхней нити заведите нить за
крышку нитенаправителя.
3 Стержень для установки катушки
Этот стержень предназначен для установки
катушки с нитью.
4 Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного
диска.
5 Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
6 Устройство намотки шпульки
Служит для намотки нити на шпульку.
7 Панель управления
Используется для выбора строчки и различных
функций (с.12).
8 Кнопки управления и регулятор скорости шитья
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной (с. 11).
9 Плоская
платформа с отделением для
принадлежностей
В отделении для принадлежностей плоской
платформы храните прижимные лапки и шпульки.
При обработке трубчатых деталей снимайте эту
платформу.
0 Устройство для обрезки нити
Для обрезки пропустите нить через это устройство.
A Рычажок нитевдевателя
Нитевдеватель служит для заправки нити в иглу.
B Окно проверки положения рычага
нитепритягивателя
Посмотрите в это
окно для проверки положения
рычага нитепритягивателя.
C Регулятор натяжения нити
Служит для изменения натяжения верхней нити.
1
C
8
9
0
A
B
2
3
4
5
6
7
