ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
104

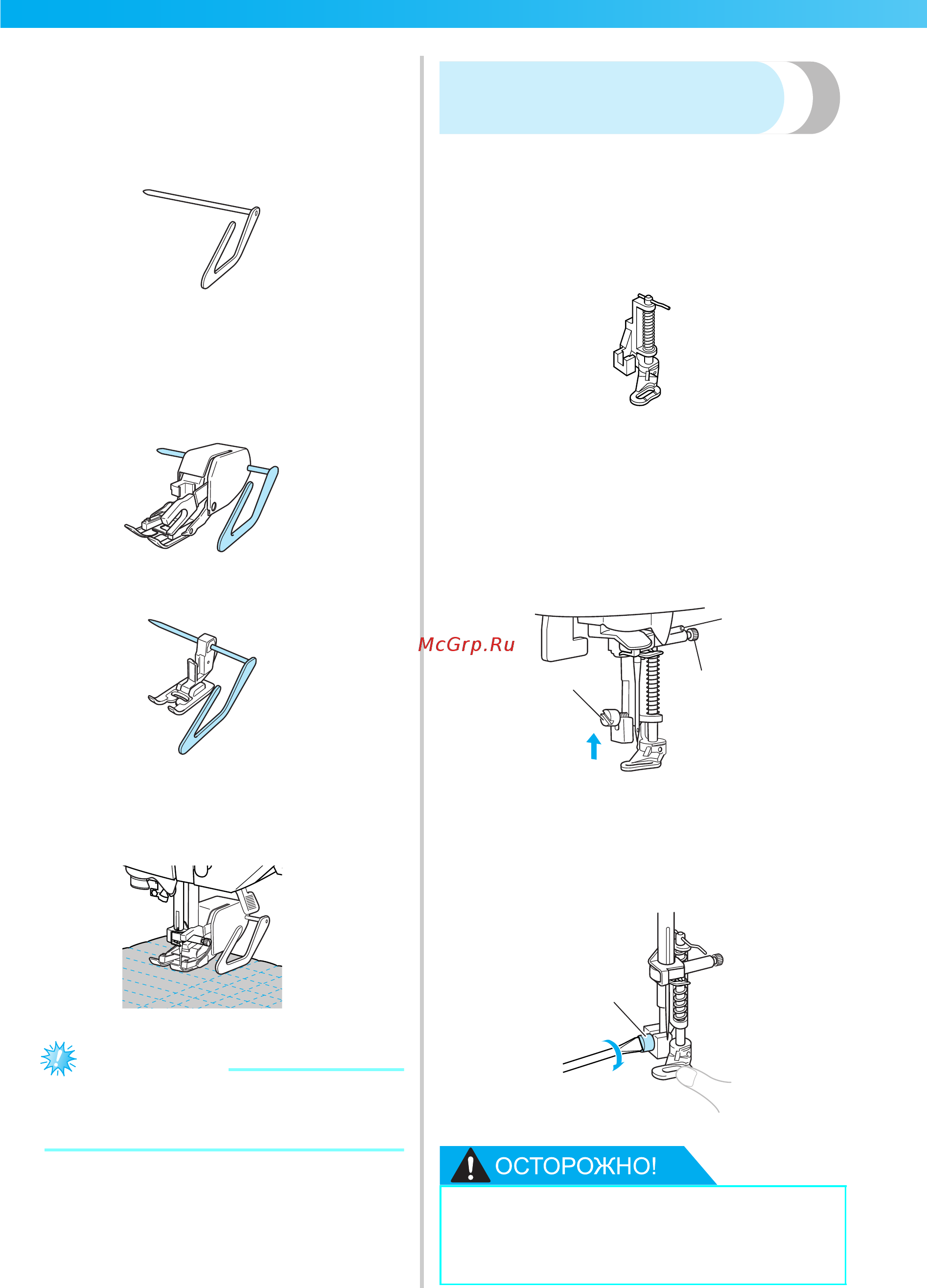

■ Использование направляющей для
выстегивания (дополнительный узел)
Чтобы стегальные строчки были
параллельны, используйте направляющую
для выстегивания.
a
Вставьте шток направляющей в
отверстие в задней части шагающей
лапки или держателя лапки.
Шагающая лапка
Держатель прижимной лапки
b
Отрегулируйте положение
направляющей так, чтобы она
совпадала с уже прошитым швом.
Примечание
z Дополнительную направляющую для
выстегивания можно приобрести у
дилера.
Выстегивание со свободной
подачей материала
При выстегивании со свободной подачей
материала гребенки транспортера опускаются (при
помощи переключателя положения гребенок
транспортера). Это позволяет свободно
перемещать материал в любом направлении.
Для выстегивания со свободной подачей материала
необходимо установить стегальную лапку.
a
Снимите прижимную лапку и держатель лапки.
• См. раздел “Снятие держателя
прижимной лапки" (с. 43).
b
Закрепите стегальную лапку с помощью
винта крепления держателя лапки.
Штифт на стегальной лапке должен быть
расположен поверх винта иглодержателя.
a Стержень на стегальной лапке
b Держатель прижимной лапки винт
c Винт иглодержателя
c
Удерживая стегальную лапку правой
рукой, левой рукой затяните отверткой
винт крепления держателя лапки.
a Держатель прижимной лапки винт
● Надежно затягивайте винт
крепления отверткой. Иначе игла
может задеть прижимную лапку и
погнуться или сломаться.
3
1
2
1
