ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
28

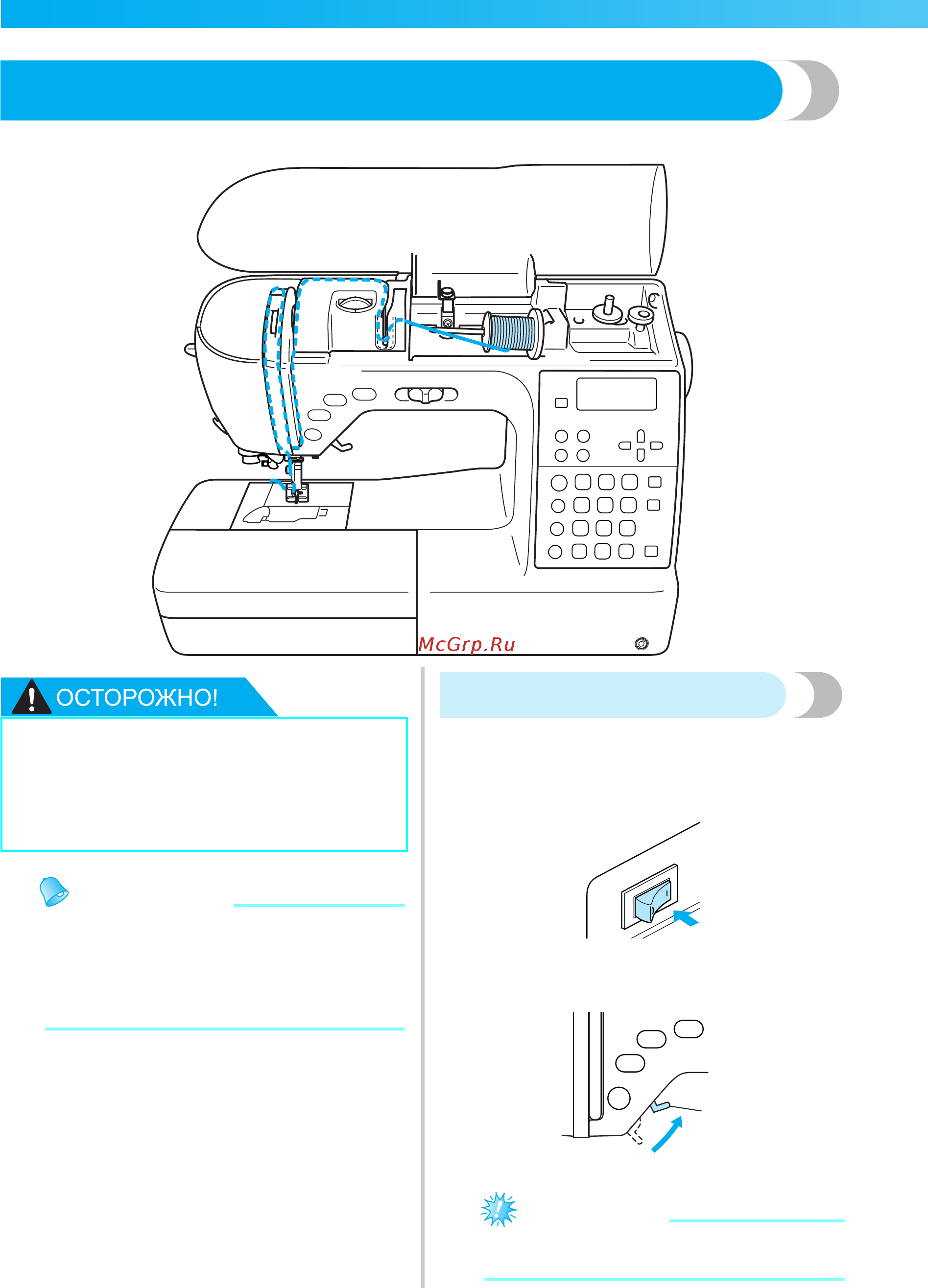

Заправка верхней нити
В этом разделе описана установка катушки с верхней нитью и ее заправка в иглу.
Напоминание
z Последовательность заправки верхней
нити обозначена на корпусе швейной
машины сплошной линией. Заправьте
нить в соответствии с этими
обозначениями.
Заправка верхней нити
Установите катушку с нитью на стержень для
установки катушек и затем заправьте нить в машину.
a
Включите швейную машину.
b
Поднимите рычаг прижимной лапки, чтобы
поднять прижимную лапку.
a Рычаг прижимной лапки
Примечание
z Если прижимная лапка не поднята,
правильная заправка нити невозможна.
● Выполняя заправку верхней нити,
строго следуйте инструкциям.
Неправильная заправка нити может
привести к ее запутыванию и к
изгибу или поломке иглы.
a
