Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
28
5
F
Функциональная кнопка для перезагрузки устройства и сброса к завод-
ским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пере-
загрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит сброс
настроек устройства до заводской конфигурации.
6
[1-24]
MES2324B
24 порта10/100/1000 Base-T (RJ-45).
MES2324FB
Слоты для установки трансиверов 1G SFP.
[11-12,
23-24]
MES2324FB
Комбо-порты 10/100/1000 Base-T (RJ45).
[1-48]
MES2348B
MES3348B
48 портов 10/100/1000Base-T (RJ-45).
7
Link/Speed
Световая индикация состояния оптических интерфейсов.
8
XG1, XG2
XG3, XG4
Слоты для установки трансиверов 10GSFP+/ 1GSFP.

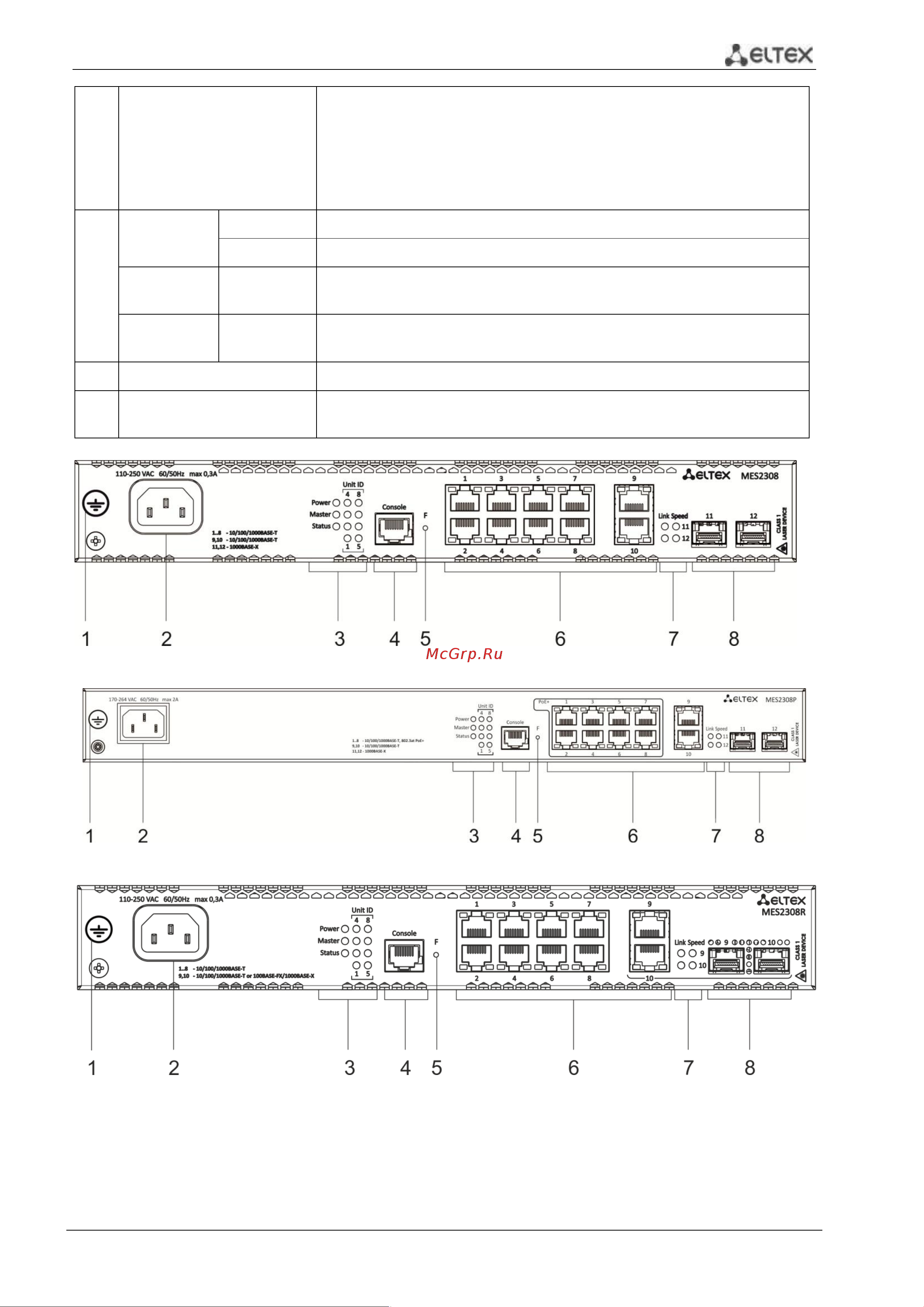

Рисунок 13 – MES2308, передняя панель
Рисунок 14 – MES2308P, передняя панель
Рисунок 15 – MES2308R, передняя панель
В таблице 2.15 приведен перечень разъемов, светодиодных индикаторов и органов управ-
ления, расположенных на передней панели коммутаторов MES2308, MES2308P, MES2308R,
