Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
30

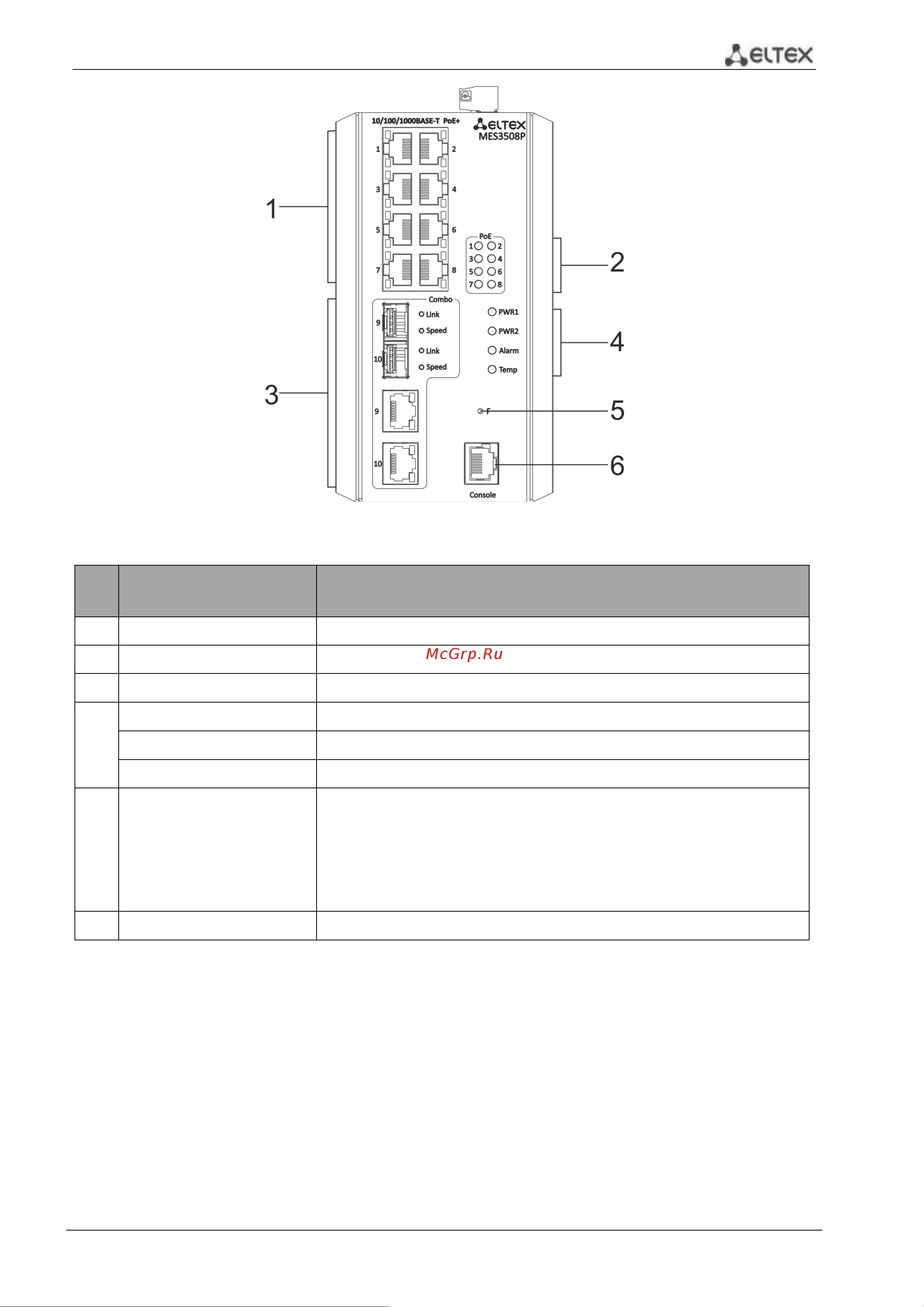

Рисунок 16 – MES3508P, передняя панель
Таблица 2.16 – Описание разъемов, индикаторов и органов управления передней панели MES3508P
№
Элемент передней
панели
Описание
1
[1-8]
8 портов 10/100/1000 Base-T (RJ-45).
2
[1-8]
Световая индикация PoE
3
9,10
Комбо-порты 10/100/1000 Base-T (RJ-45).
4
PWR1, PWR2
Индикаторы питания устройства.
Alarm
Индикатор аварии.
Temp
Индикатор температуры.
5
F
Функциональная кнопка для перезагрузки устройства и сброса к завод-
ским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пере-
загрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит сброс
настроек устройства до заводской конфигурации.
6
Console
Консольный порт для локального управления устройством.
