Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
33

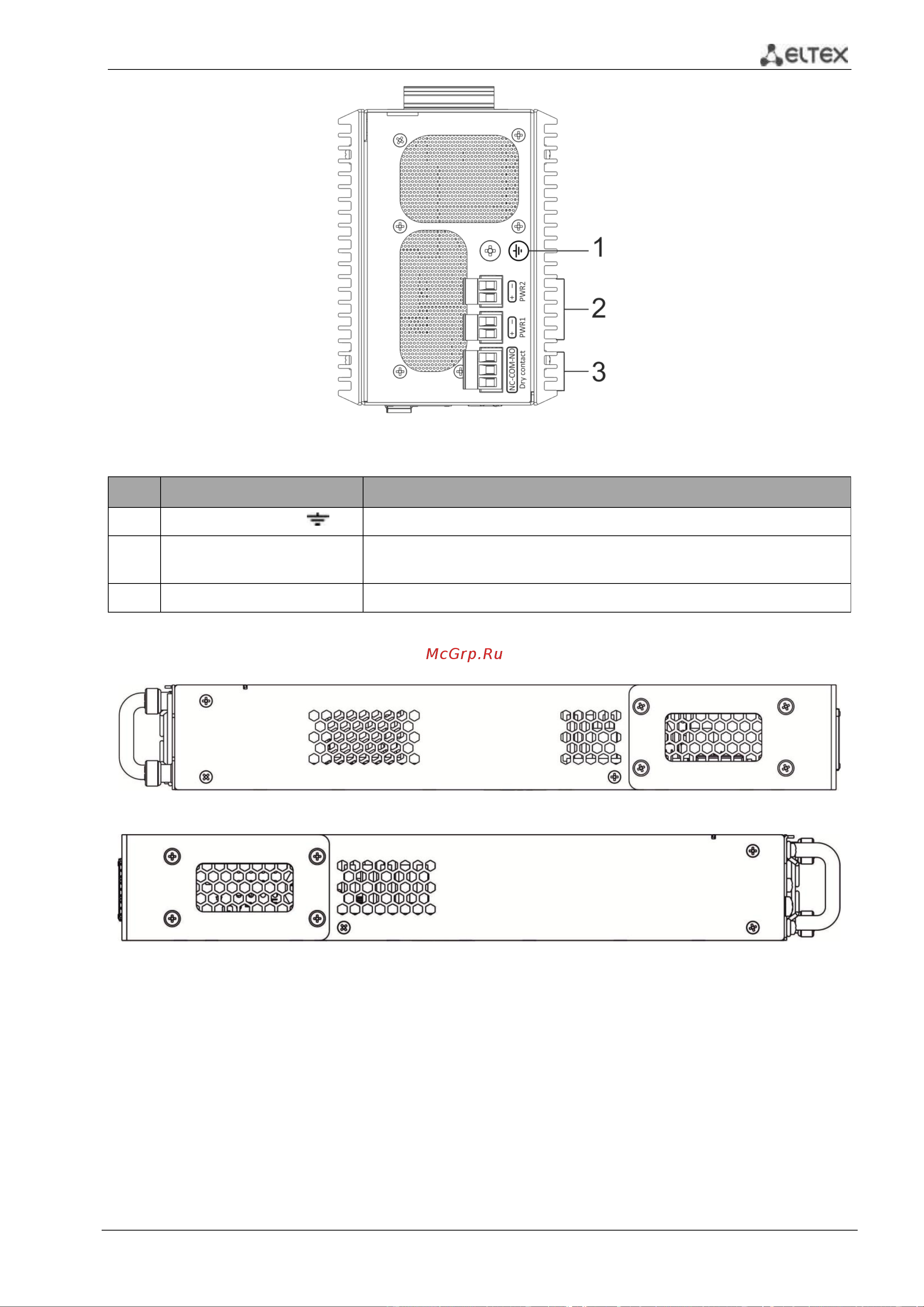

Рисунок 23 – MES3508P, верхняя панель
Таблица 2.20 – Описание разъемов задней панели коммутатора MES3508P
№
Элемент задней панели
Описание
1
Клемма заземления
Клемма для заземления устройства.
2
48 (45 ~ 57) VDC
Разъемы для подключения к источникам электропитания постоянного
тока
3
12VDC max 5A
Релейный выход аварийной сигнализации: 1 A 24 VDC
2.4.3 Боковые панели устройства
Рисунок 24 – Правая боковая панель Ethernet-коммутаторов
Рисунок 25 – Левая боковая панель Ethernet-коммутаторов
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.4.4 Световая индикация
Состояние интерфейсов Ethernet индицируется двумя светодиодными индикаторами,
LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение светодиодов показано на рисунках
26, 27, 28.
