![Leister HOTWIND SYSTEM (Хотвинд Систем) [8/88] Beskrivelse af apparatet](/img/pdf.png)
Leister HOTWIND SYSTEM (Хотвинд Систем) [8/88] Beskrivelse af apparatet
![Leister HOTWIND SYSTEM (Хотвинд Систем) [8/88] Beskrivelse af apparatet](/views2/1262319/page8/bg8.png)
Potentiometer
position
0 12345678910
Varmeydelse %
OFF 10 20 30 40 50 60 70 80 90 100
Luftmængde l/min
200 270 340 410 480 550 620 690 760 830 900
Temperatur (3680 W)
ved 300 l/min °C
Omgivelser 90 150 215 275 340 400 465 525 590 650

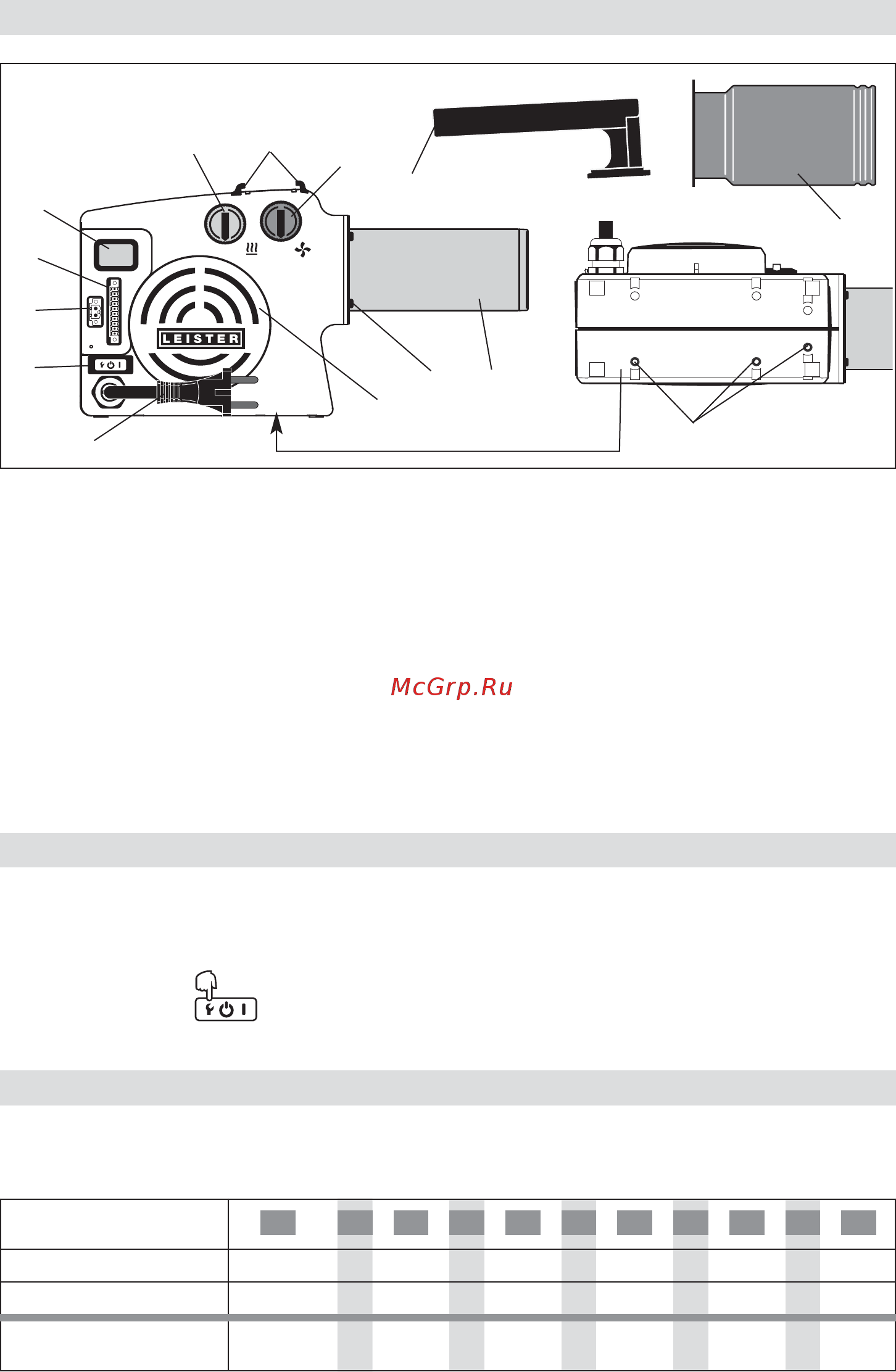

Beskrivelse af apparatet
HOTWIND PREMIUM eller SYSTEM
1 Nettilslutningskabel
2 Hovedafbryder med funktionstast
3 Potentiometer til temperatur (rød)
4 Potentiometer til luftmængde (blå)
5 Varmeelementrør
6 Luftindtagsflange til filter i rustfrit stål
7 Holder til håndtag
8 Fire fastgørelsesskruer
9 Tre gevindindsatser M5 til fastgørelse
til indbygning
HOTWIND SYSTEM
10 Display
11 Alarmkontakt
12 Grænseflade
Håndholdt HOTWIND PREMIUM eller SYSTEM
13 Håndtag
14 Beskyttelsesrør
8
• Hvis varmelementet eller apparatet overopvarmer (for varm tilført luft eller varme tilbageløb), afbrydes strøm-
forsyningen til varmeelementet og arbejdskontakten på alarmrelæet åbnes. Efter aktivering af varmeelement-
sikringen eller apparatsikringen, påkræves tilbagestilling (reset) af HOTWIND. Dette udføres ved tryk på
funktionstasten (2) i tre sekunder. Kontroller tilført luft (se Indbygning).
Funktion varmeelements og apparatsikring
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• Den interne elektronik begrænser den maksimale temperatur for luftudtag til 650 °C.
• Dette er vejledende værdier, som kan afvige afhængigt af de omgivende betingelser og komponenttolerance.
Indstillingsværdier potentiometer
