ОПИС ВИРОБУ
1. ОПИС ВИРОБУ1. ОПИС ВИРОБУ
Мініелектростанція (далі за текстом генератор) – це установка, яка
дозволяє перетворити якийсь вид енергії в електричний струм. В даному
випадку, в конструкції використаний бензиновий двигун внутрішнього
згоряння.
Мініелектростанція складається з двигуна та генератора електрич-
ного струму, які з'єднані між собою співісно.
Дані моделі мініелектростанцій мають невеликі габарити. Тому вони
можуть називатися мобільними. Ці генератори забезпечують Вас
електроенергією в різних життєвих випадках: джерело аварійного
забезпечення будинків електроенергією; для проведення ремонтних
робіт при відсутності електроживлення, на дачі, на відпочинку, у гаражі и
т.п.
Кожна мініелектростанція розрахована на визначену максимальну
потужність електроенергії. Правильний підбір потужності генератора
читайте у розділі 4.3. «Підключення к електровиробам».
Дані мініелектростанції розроблені виключно для побутового
вживання Тривалість безперервної щоденної експлуатації не повинна
перевищувати 4 годин.
Бензинові мініелктростанції ТМ «КЕНТАВР» КБГ202, КБГ202а,
КБГ258, КБГ258а, КБГ258Э, КБГ283 та КБГ505Э, являються
однофазними генераторами змінного електричного струму.
Представляємо опис основних частин мініелектростанцій на основі
моделей КБГ258Э и КБГ505Э (див. мал. 1 та мал. 2).

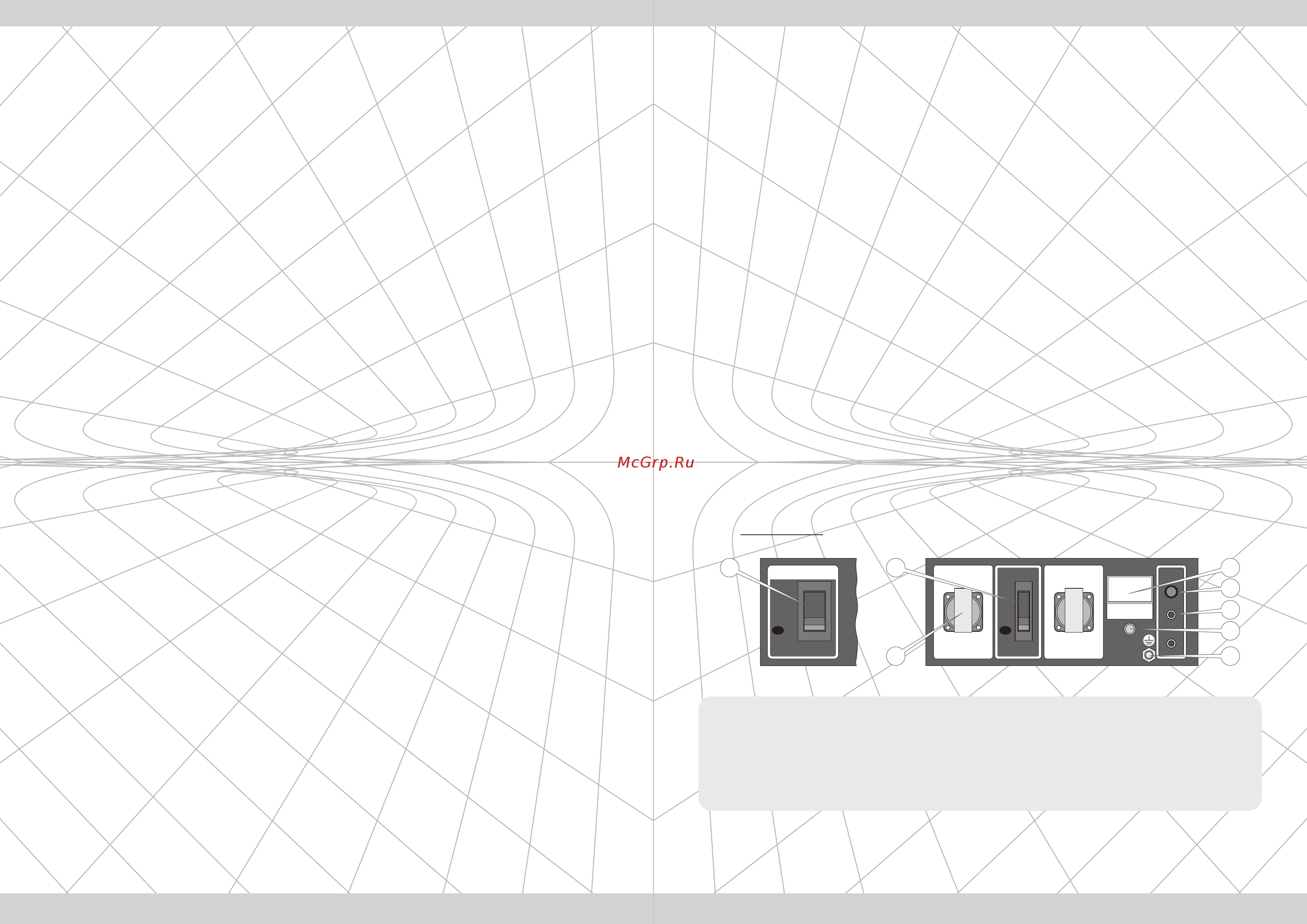

Малюнок 1
ПЕРЕМЕННЫЙ ТОК 220В ПЕРЕМЕННЫЙ ТОК 220В
ВКЛ.
ВЫКЛ.
ПРЕДОХРАНИТЕЛЬ
ПОСТОЯННЫЙ
ТОК 12В
+
-
ВОЛЬТМЕТР
2
3
4
8
7
ВКЛ.
ВЫКЛ.
ДВИГАТЕЛЬ
1
6
5
1.
2.
3.
4.
Вимикач двигуна
Запобіжник змінного
струму
Електророзетки
Вольтметр
5.
6.
7.
8.
Запобіжник постійного
струму
Вихід постійного струму
Сигнальна лампа
Клема заземлення
32
ШАНОВНИЙ ПОКУПЕЦЬ!ШАНОВНИЙ ПОКУПЕЦЬ!
Ми висловлюємо Вам свою подяку за вибір продукції ТМ «Кентавр».
Продукція ТМ «Кентавр» виготовлена за сучасними технологіями, що
забезпечує її надійну роботу протягом тривалого часу за умови
дотримань правил експлуатації і заходів безпеки. Дана продукція
виготовлена за замовленням ТОВ «Агромаштрейд», (м. Дніпро-
петровськ, вул. Чичеріна, 70, т. 056-374-89-39). Продукція продається
фізичним та юридичним особам в місцях роздрібної та оптової торгівлі
згідно цін, вказаних продавцем у відповідності з діючим законодавством.
Бензинові мініелектростанції Кентавр КБГ202, КБГ202а, КБГ258,
КБГ258а, КБГ258Э, КБГ283 і КБГ505Э за своєю конструкцією та
експлуатаційними характеристиками відповідають вимогам
нормативних документів України, а саме:
ГОСТ 12.2.007.0-75; ДСТУ ISO 8528-8:2004;
ДСТУ CISPR 14-1:2004; ДСТУ CISPR 14-2:2007.
Дане керівництво містить всю інформацію про вироби, необхідну для
їх правильного використання, обслуговування та регулювання, а також
необхідні заходи безпеки під час використання бензинової мініелектро-
станції.
Дбайливо зберігайте це керівництво і звертайтеся до нього в разі
виникнення питань з експлуатації, зберігання і транспортування виробу.
У разі зміни власника бензинової мініелектростанції передайте це
керівництво новому власнику.
У разі виникнення будь-яких претензій до продукції або необхідності
отримання додаткової інформації, а також проведення технічного
обслуговування і ремонту, підприємством, яке приймаює претензії є
ТОВ «Агромаштрейд», м. Дніпропетровськ, вул. Чичеріна, 70,
т. 056-374-89-39. Додаткову інформацію з сервісного обслуговування Ви
можете отримати за телефоном 056-374-89-38 або на сайті
www.kentavr.ua .
У той же час слід розуміти, що керівництво не описує абсолютно всі
ситуації, можливі під час застосування виробу. У разі виникнення си-
туацій, які не описані в цьому керівництві, або у разі необхідності
отримання додаткової інформації, зверніться до найближчого сервісного
центру ТМ «Кентавр».
Виробник не несе відповідальність за збиток і можливі пошкодження ,
завдані в результаті неправильного поводження з виробом або викорис-
тання виробу не за призначенням.
Продукція ТМ «Кентавр» постійно вдосконалюється і, у зв'язку з цим ,
можливі зміни, що не порушують основні принципи управління, зовнішній
вигляд, конструкцію, комплектацію та оснащення виробу, так і зміст цього
керівництва без повідомлення споживачів. Всі можливі зміни спрямовані
тільки на покращення і модернізацію виробу.
