12
МОДУЛЬНЫЕ ЧИЛЛЕРЫ ACC-MFAB
9. габаритнЫе размерЫ
Модель
Размеры (мм)
A B C D E F
ACC-30MFAB/4 1514 841 1865 115 315 172
ACC-30MFAB/4

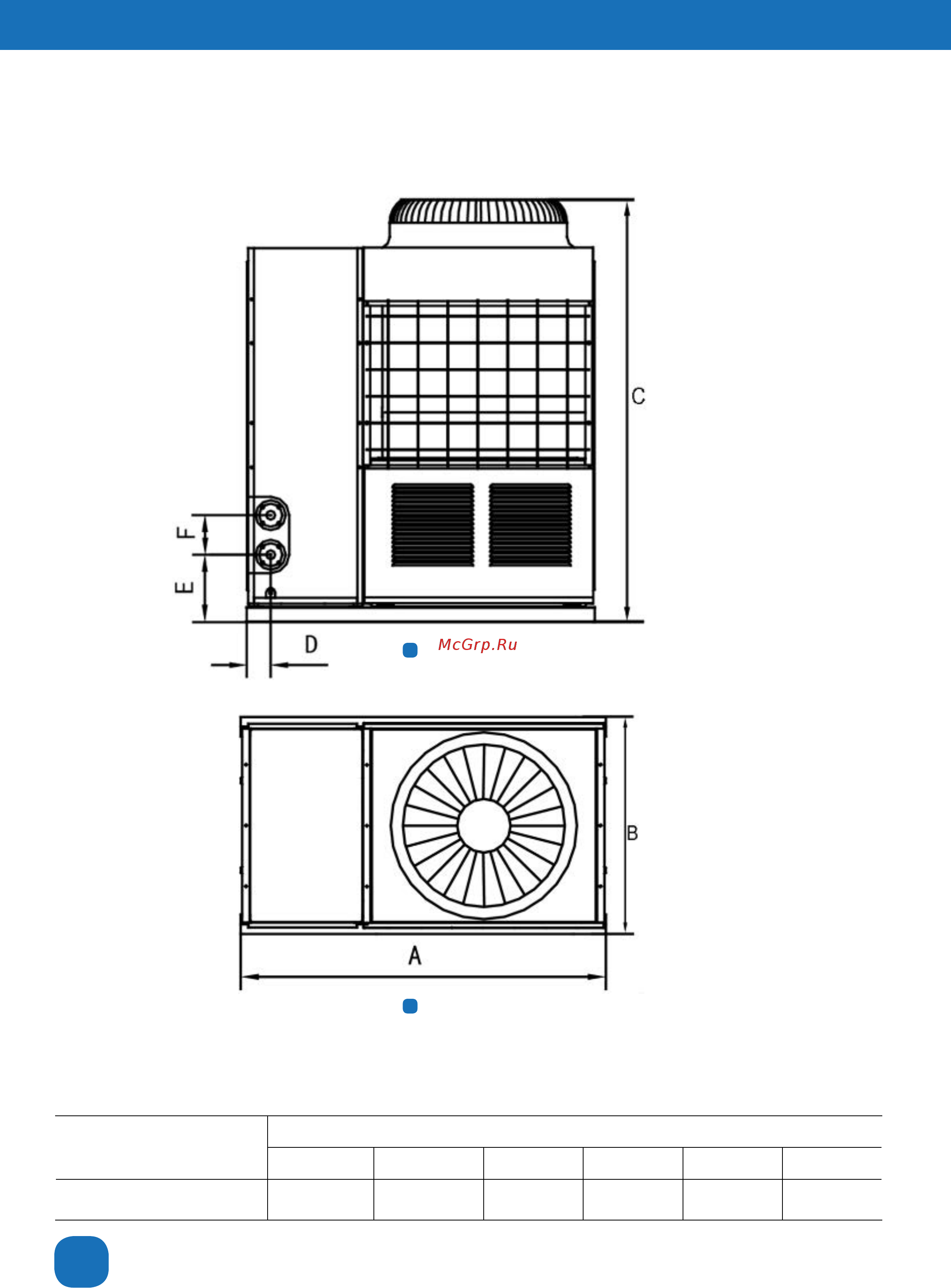

ВИд СПеРедИ
ВИд СВеРХу
