МОДУЛЬНЫЕ ЧИЛЛЕРЫ ACC-MFAB
Модель Хладагент
Размеры (ШxГxВ) Вес нетто
Электропитание
(мм) (кг)
ACC-30MFAB/4 R410А 1514x850x1820 380 380~400В/3Ф/50гц
ACC-65MFAB/4 R410А 2000x900x1880 580 380~400В/3Ф/50гц
ACC-130MFAB/4 R410А 2000x1685x2090 1150 380~400В/3Ф/50гц
ACC-185MFAB/4 R410А 2850x2000x2130 1730 380~400В/3Ф/50гц
ACC-250MFAB/4 R410А 3800x2000x2130 2450 380~400В/3Ф/50гц
Температурный диапазон эксплуатации
Температура наружного
воздуха,
0
С
Температура воды на выходе
испарителя,
0
С
Температура наружного
воздуха,
0
С
Температура воды на выходе
испарителя,
0
С
Режим охлаждения Режим обогрева
10~46 (-10~46) 5~17 -10~21 45~50
30 кВт 65 кВт 130 кВт
185 кВт 250 кВт

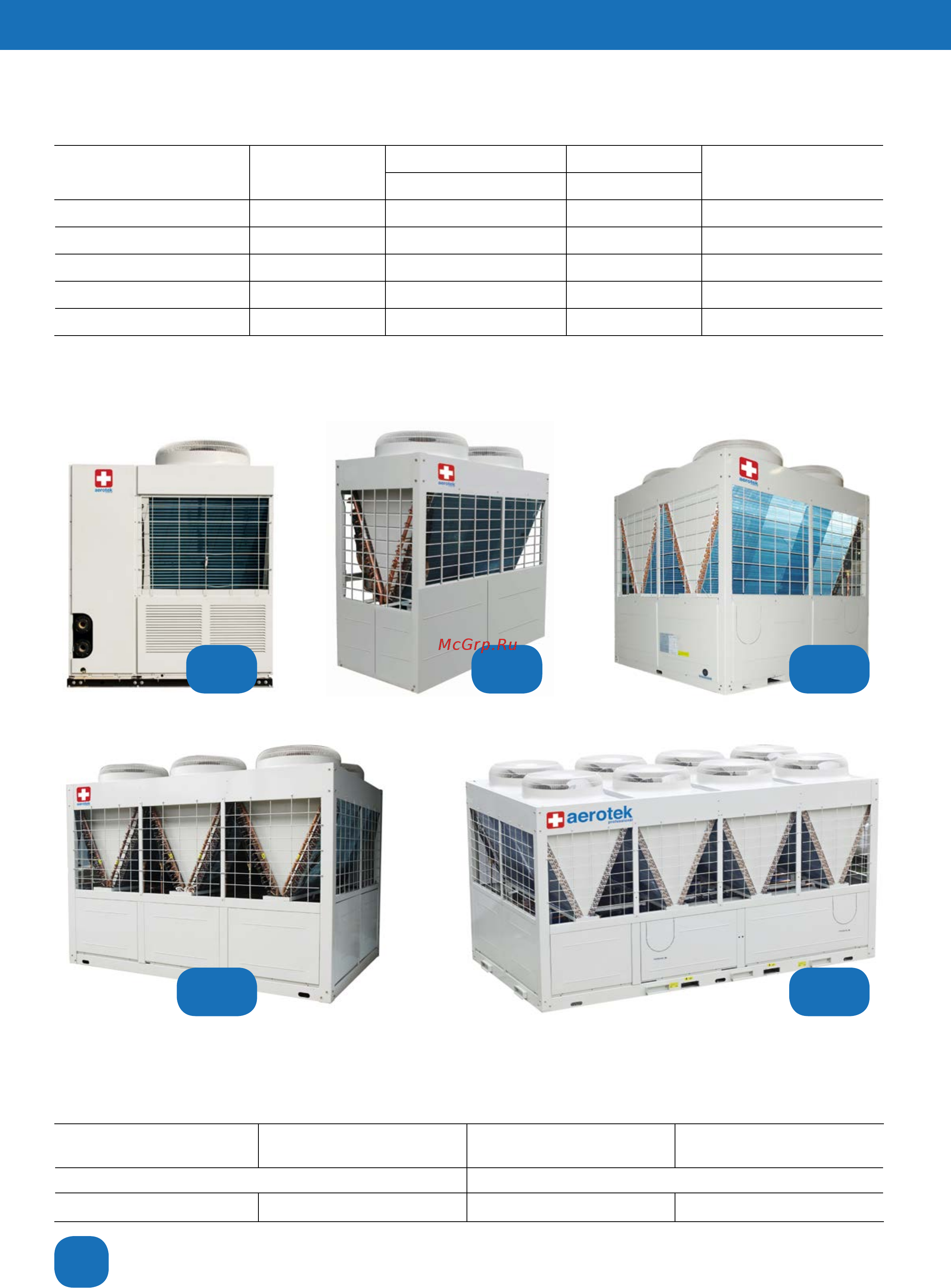

Внешний вид:
3. оПисание. ПараметрЫ
