51
www.aerotek.ru

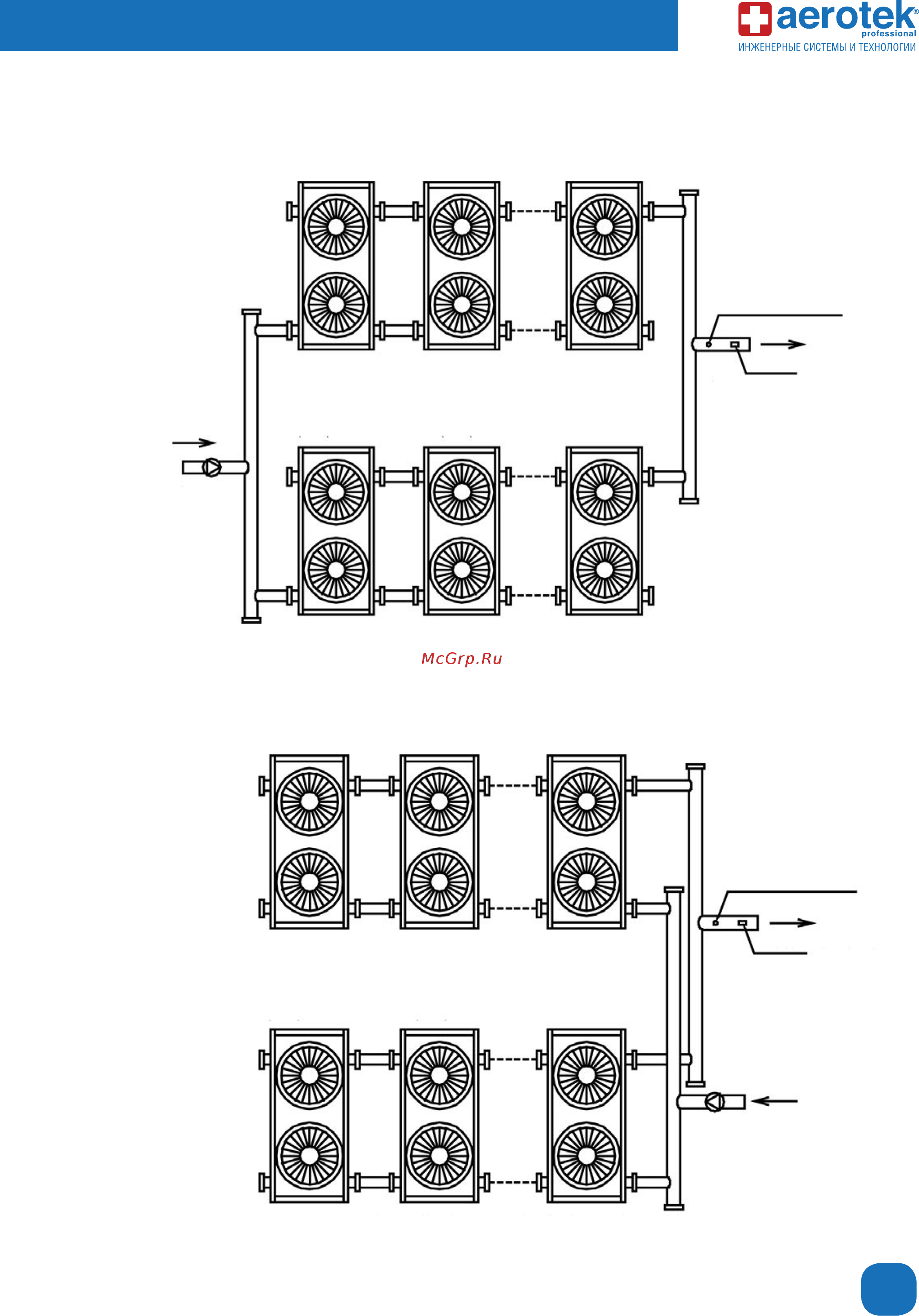

4) Схема монтажа 4
Схема монтажа А: не более 16 модулей
Схема монтажа В: не более 12 модулей
Модуль № n
Адрес № (n-1)
Модуль № (n-1)
Адрес № (n-2)
Модуль № 1
Адрес № 0
Насос
Реле расхода воды
Просверлите отверстие в ука-
занном месте и установите
датчик температуры воды на
выходе из блока с адресом 0
Модуль № (n-1)
Адрес № (n-2)
Модуль № (n-3)
Адрес № (n-4)
Модуль № 2
Адрес № 1
Модуль № n
Адрес № (n-1)
Модуль № (n-2)
Адрес № (n-3)
Модуль № 1
Адрес № 0
Модуль № (n-1)
Адрес № (n-2)
Модуль № (n-3)
Адрес № (n-4)
Модуль № 2
Адрес № 1
Просверлите отверстие в ука-
занном месте и установите
датчик температуры воды на
выходе из блока с адресом 0
Насос
Реле расхода воды
