10
КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СM4
6. ЭЛЕКТРИЧЕСКАЯ СХЕМА

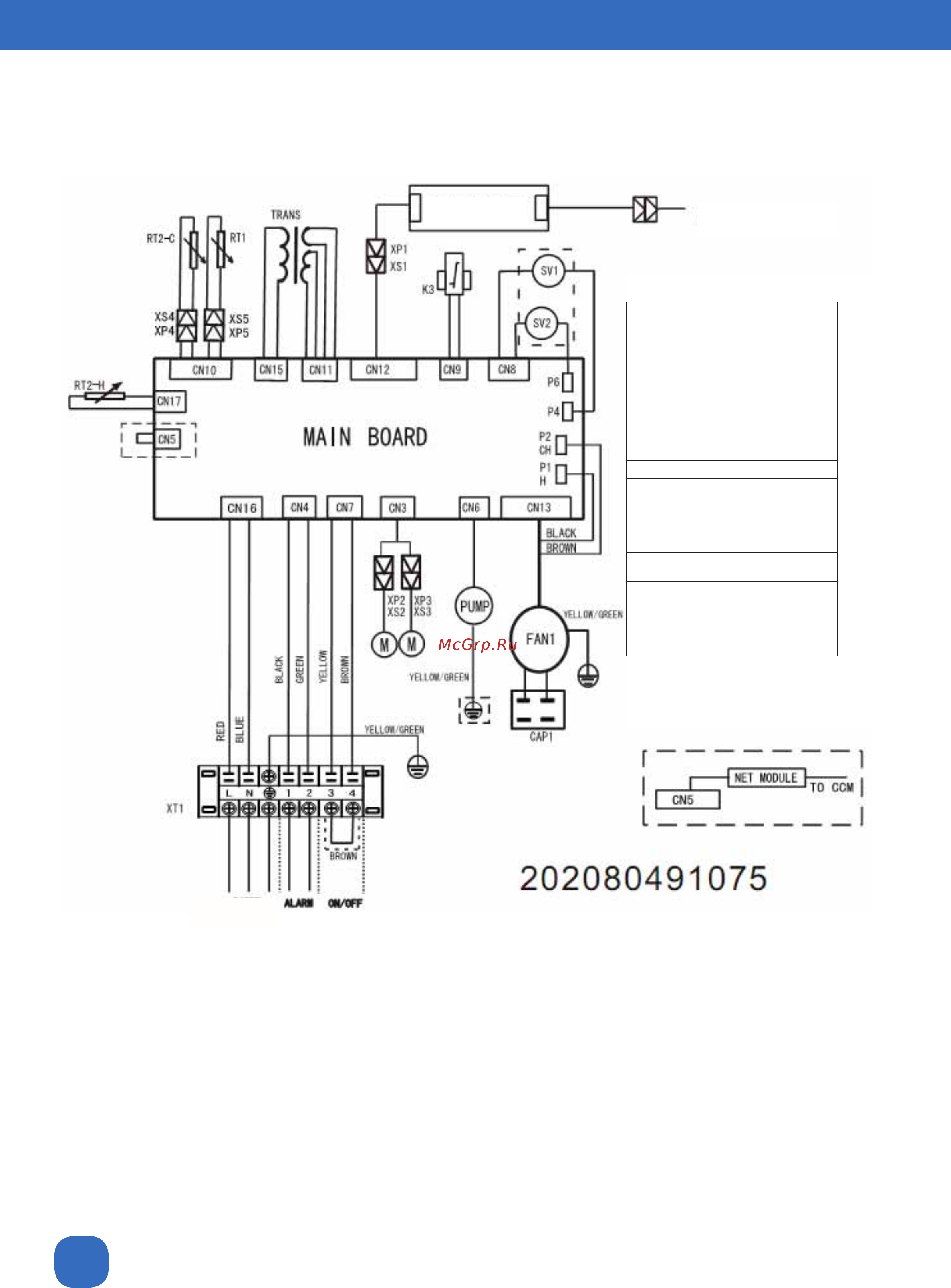

Рис. №3. Электрическая схема агрегатов ACF-50CM4, ACF-65CM4, ACF-95CM4.
СХЕМА ПОДКЛЮЧЕНИЯ
КОД НАИМЕНОВАНИЕ
CAP1
КОНДЕНСАТОР ДВИГ.
ВЕНТ. ВНУТР. БЛОКА
CN1-20 РАЗЪЕМЫ ПЛАТЫ ПК
TRANS
СИЛОВОЙ
ТРАНСФОРМАТОР
FAN1
ВЕНТИЛЯТОР ВНУТР.
БЛОКА
K3 РЕЛЕ УРОВНЯ ВОДЫ
M УСТРОЙСТВО СВИНГА
PUMP НАСОС
RT1
ДАТЧИК КОМН.
ТЕМПЕРАТУРЫ
RT2
ТЕМП.
ТРУБОПРОВОДА
XP1-5 СОЕДИНИТЕЛИ
XS1-5 СОЕДИНИТЕЛИ
XT1
7-КЛЕММНАЯ
КОЛОДКА
Дисплей
К проводному контроллеру
Электро питание
Обозначения
