11
www.aerotek.ru

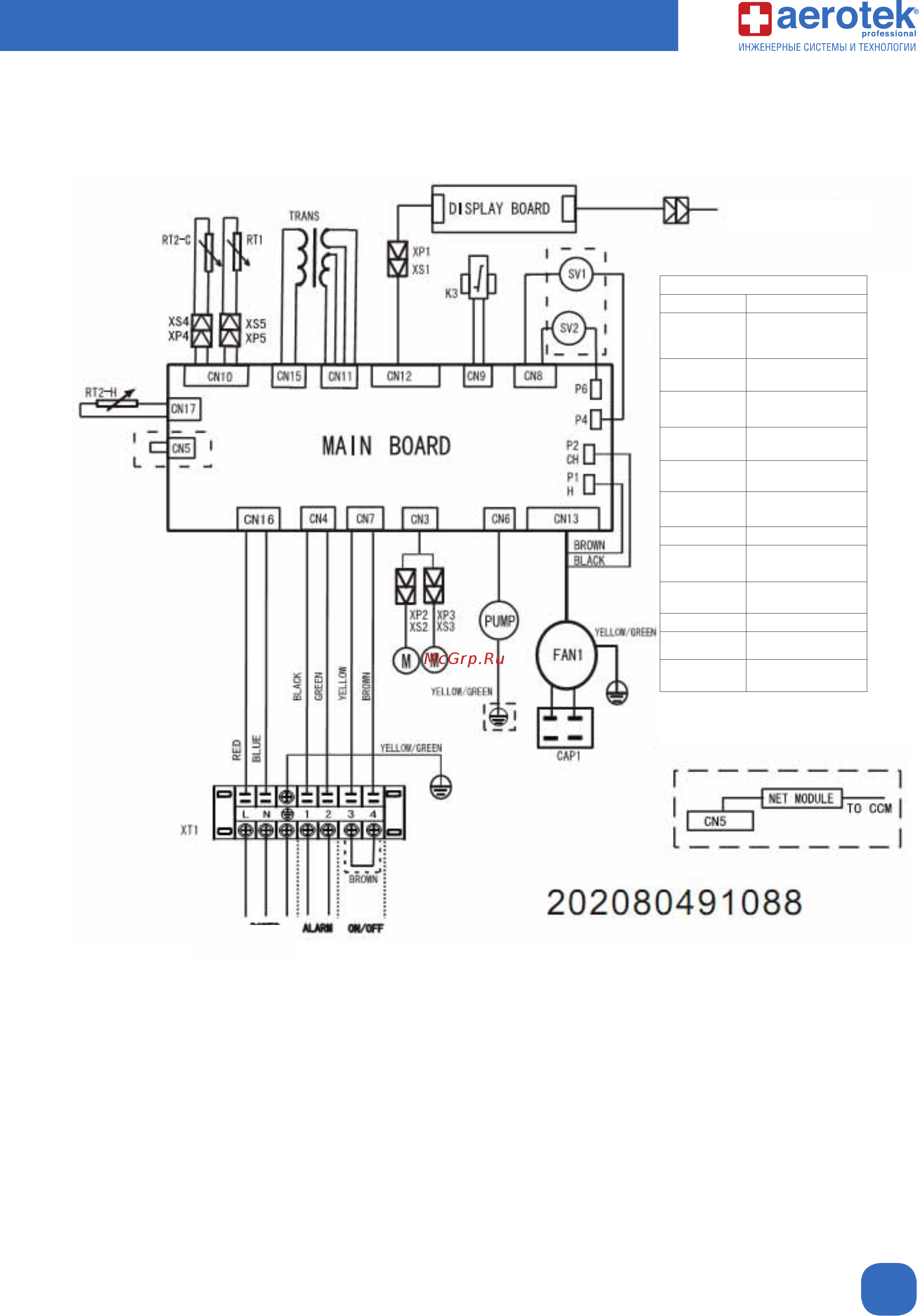

Рис. №4. Электрическая схема агрегатов ACF-60CM4, ACF-70CM4, ACF-105CM4.
СХЕМА ПОДКЛЮЧЕНИЯ
КОД НАИМЕНОВАНИЕ
CAP1
КОНДЕНС. ДВИГ.
ВЕНТ. ВНУТР.
БЛОКА
CN1-20
РАЗЪЕМЫ ПЛАТЫ
ПК
TRANS
СИЛОВОЙ
ТРАНСФОРМАТОР
FAN1
ВЕНТИЛЯТОР
ВНУТР. БЛОКА
K3
РЕЛЕ УРОВНЯ
ВОДЫ
M
УСТРОЙСТВО
СВИНГА
PUMP НАСОС
RT1
ДАТЧИК КОМН.
ТЕМПЕРАТУРЫ
RT2
ТЕМП.
ТРУБОПРОВОДА
XP1-5 СОЕДИНИТЕЛИ
XS1-5 СОЕДИНИТЕЛИ
XT1
7-КЛЕММНАЯ
КОЛОДКА
К проводному контроллеру
Электро питание
