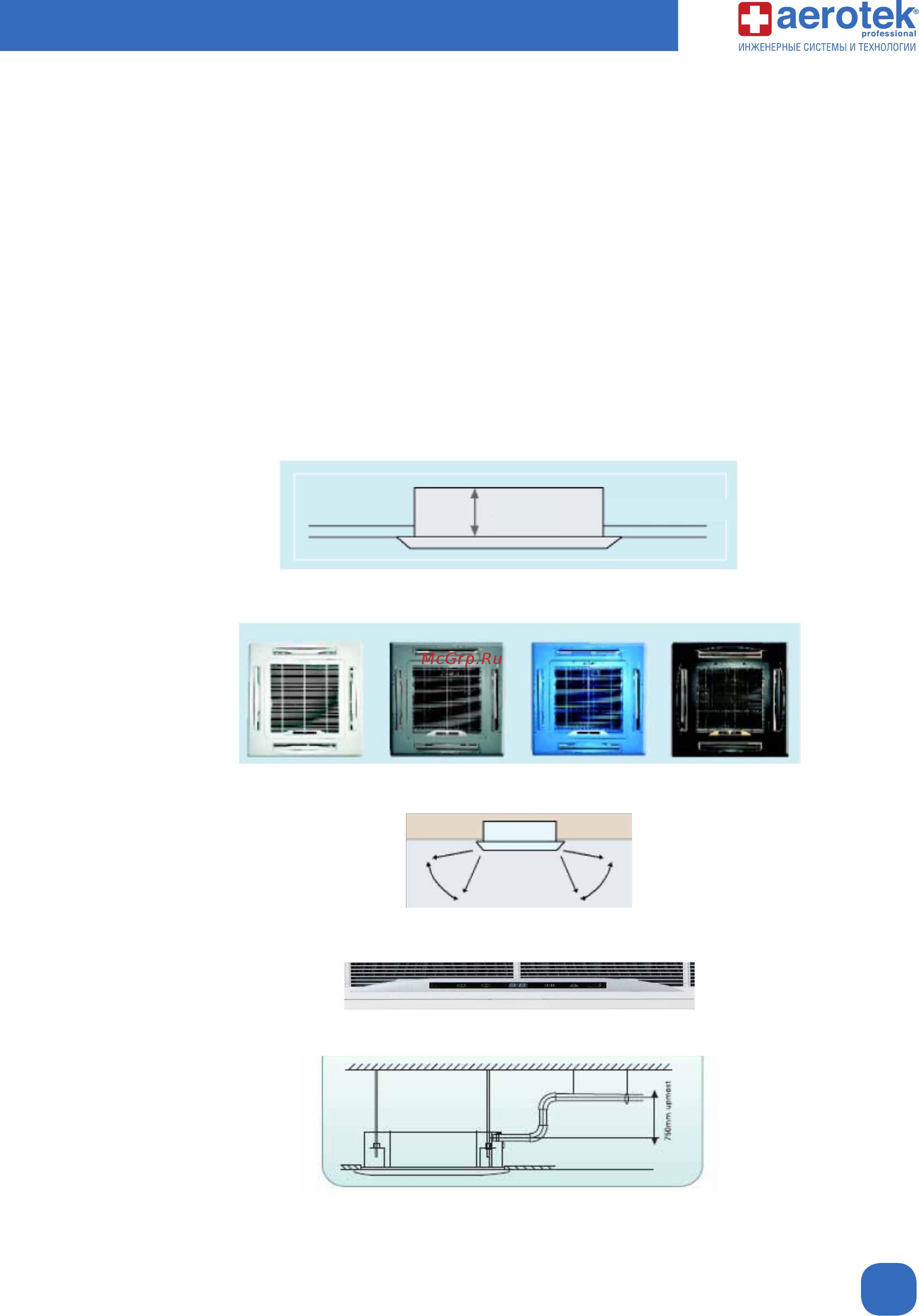

5
www.aerotek.ru
ФАНКОЙЛЫ КАССЕТНЫЕ,
ЧЕТЫРЕХ-ПОТОЧНЫЕ В КОМПАКТНОМ КОРПУСЕ СЕРИИ ACF-CM
1. ОБЩАЯ ИНФОРМАЦИЯ
Фанкойлы представляют собой блок кондиционирования воздуха, объединяющий в едином корпусе вентиля-
тор и теплообменник. Фанкойл с системой подачи свежего воздуха является важнейшим компонентом систем
центрального кондиционирования.
Промышленные фанкойлы производства AEROTEK PROFESSIONAL разработаны и изготовлены на базе пере-
довых технологий. Компактный размер и небольшая толщина агрегата дают ему ряд преимуществ, таких как
компактные размеры, простые монтаж и обслуживание и т.д. Фанкойлы изготовлены из оцинкованного металла
и имеют привлекательный внешний вид. Применение высококачественных материалов и современных техноло-
гий обеспечивают низкий уровень шума агрегата. Фанкойлы марки AEROTEK рекомендованы к применению в
магазинах, больницах, офисных центрах, гостиницах, аэропортах и т.д.
2. ПРЕИМУЩЕСТВА
• Ультратонкий корпус агрегата облегчает проведение работ по его монтажу и техобслуживанию.
• Возможен выбор цвета панели: белый, серый, синий, черный (стандартный цвет - белый).
• Угол открытия первой створки жалюзи составляет 40~42
о
, второй створки - 37~38
о
.
• Цифровой дисплей, отображающий код ошибок, помогает быстро найти неисправность в случае её возникновения.
• Мощный дренажный насос (расчетная высота подъема конденсата - 750 мм).
• Электрокалорифер (опция).
• Новый 4х-скоростной двигатель.
Ультратонкий корпус
300 мм
