24 25

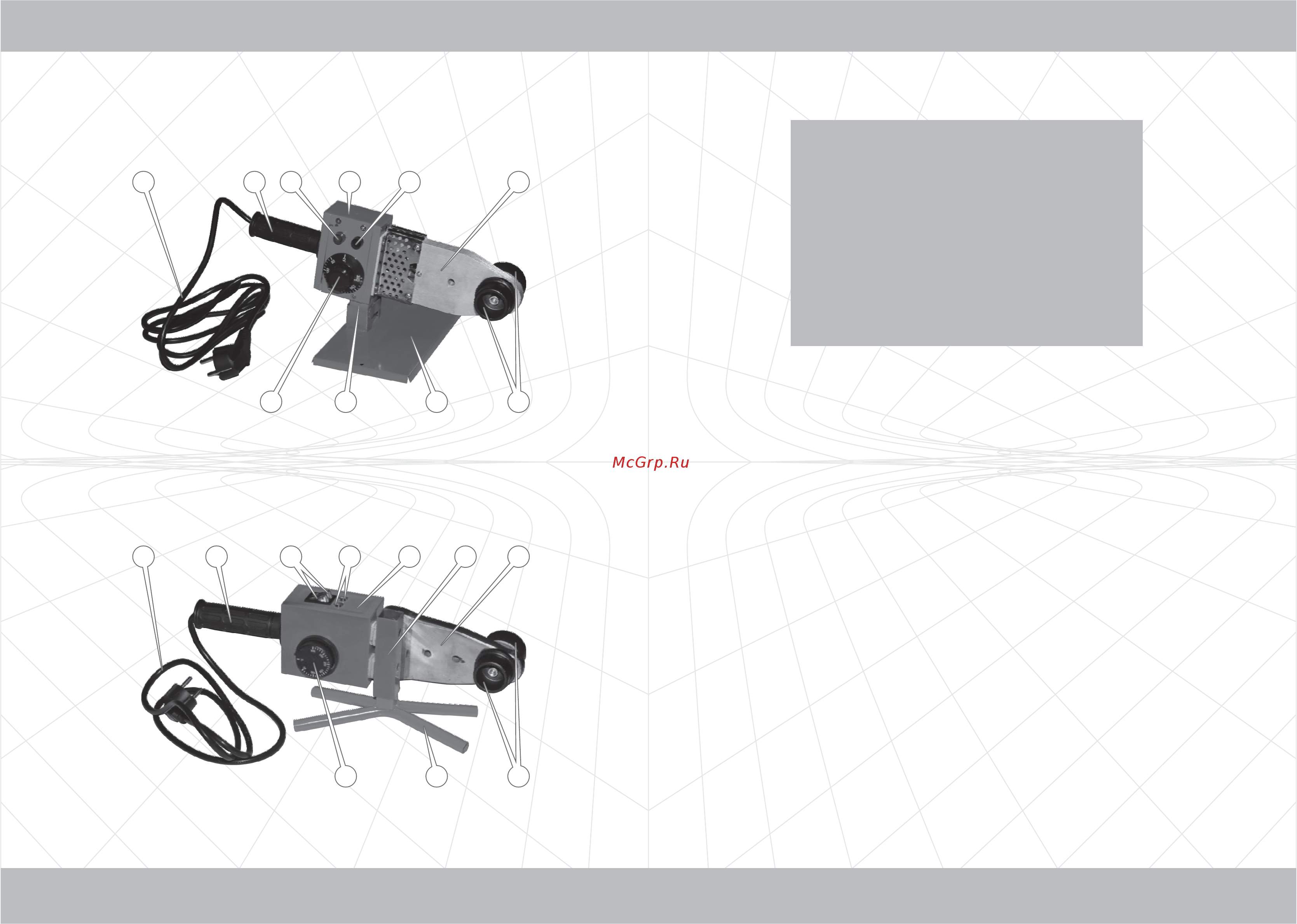

ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
1.2. Зовнішній вигляд
Малюнок 1
ТСА-1200Г, ТСА-1500Г*
Малюнок 2
ТСА-2000Г
*Зовнішній вигляд, елементи управління та контролю моделей – ідентичні.
1
2 4
6
10 7
5
8
11
9
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Специфікація до малюнків 1 и 2
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Кабель електроживлення.
Рукоятка.
Клавіши «Вмикання/Вимикання» режимів
роботи із світловим індикатором
(тільки модель ТСА-2000Г).
Світловий індикатор «Розігрів».
Захисний кожух.
Станина.
Нагрівальний елемент.
Підставка.
Терморегулятор.
Світловий індикатор «Готовність до роботи»
(тільки моделі ТСА-1200Г, ТСА-1500Г).
Насадки з тефлоновим покриттям.
1
2 3
9
5 6 74
8
11
