14 15
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Если осуществляется пайка фольгированных труб, вначале необходимо
очистить участок трубы, подлежащий пайке, от защитной фольги, используя
специальный инструмент «шейвер» (приобретается дополнительно).
Непосредственно перед началом пайки на элементы (труба и фитинг) при
помощи маркера необходимо нанести четко различимые осевые отметки,
которые необходимы для правильной ориентации элементов относительно друг
друга.
После того, как тефлоновые насадки будут разогреты до требуемой темпера-
туры, необходимо быстро и аккуратно, с небольшим поворотным движением до
упора вставить пластиковую трубу (1) в гильзу, а фитинг (2) – надеть на штуцер
(см. рис. 4), строго соблюдая при этом соосность.
Подлежащие спайке участки трубы и фитинга нагреваются до требуемой
температуры, аккуратным рывком снимаются с тефлоновых насадок, а затем
соединяются между собой – без проворачивания труба вставляется в фитинг до
упора и фиксируется (удерживается руками) в течение периода времени,
который определяется производителями пластиковых труб (см. таблицу 1).

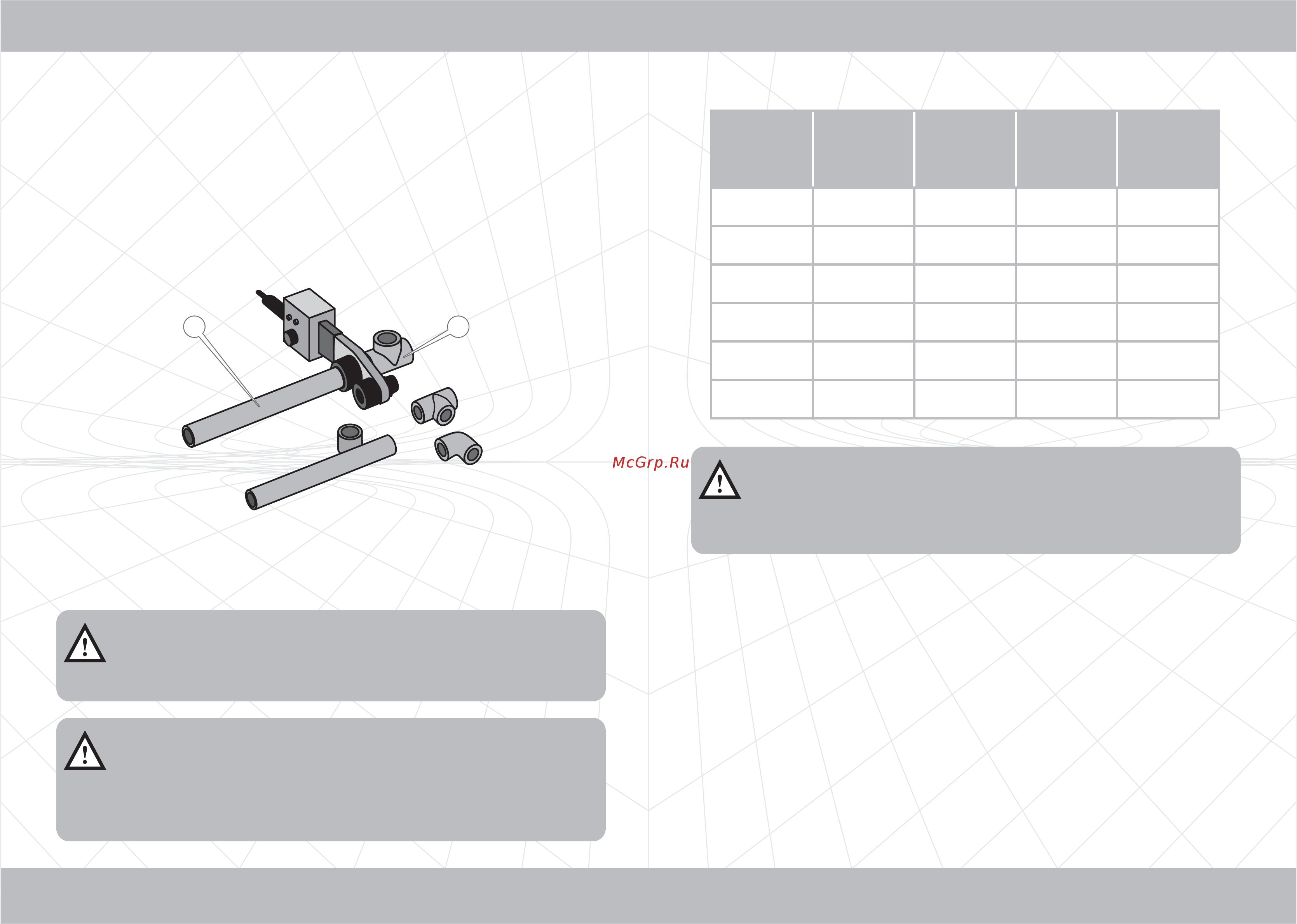

Рисунок 4
Таблица 1.
В таблице приведены приблизительные временные
показатели по технологии пайки. Для обеспечения
качественной пайки строго соблюдайте время разогрева
согласно рекомендациям производителей пластиковых труб.
В таблице приведены приблизительные временные
показатели по технологии пайки. Для обеспечения
качественной пайки строго соблюдайте время разогрева
согласно рекомендациям производителей пластиковых труб.
ВНИМАНИЕ!ВНИМАНИЕ!
1
2
Нагрузка на соединение допустима лишь по истечении време-
ни охлаждения, определенного производителем пластиковых
труб.
Нагрузка на соединение допустима лишь по истечении време-
ни охлаждения, определенного производителем пластиковых
труб.
ВНИМАНИЕ!ВНИМАНИЕ!
Промежуток времени от момента снятия с насадок трубы и
муфты до момента соединения их между собой не должен
превышать значения, установленных производителем данной
пластиковой продукции. Несоблюдение вышеуказанного
требования может привести к некачественной спайке.
Промежуток времени от момента снятия с насадок трубы и
муфты до момента соединения их между собой не должен
превышать значения, установленных производителем данной
пластиковой продукции. Несоблюдение вышеуказанного
требования может привести к некачественной спайке.
ВНИМАНИЕ!ВНИМАНИЕ!
Внешний
диаметр
трубы,
мм
Глубина
оплавления,
мм
Время
нагрева,
с
Время
обработки,
с
Время
охлаждения,
с
20
14
5
4
3
25
16
7
4
3
32
20
8
4
4
40
21
12
6
4
50
22,5
18
6
5
63
24
24
6
6
