30 31
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
Порядок вмикання моделі ТСА-2000Г
ПРИМІТКА!
1. Підключіть мережевий кабель електроживлення (2) (див. мал. 1) до джерела
однофазного змінного струму напругою 220 В частотою 50 Гц. Якщо
використовується подовжувач, провід подовжувача повинен мати площу
поперечного перерізу не менше ніж 1,5 кв. мм.
2. Виберіть необхідний режим роботи паяльника, для чого клавішу (клавіші)
режимів роботи встановіть в положення «І» («Увімкнено»). Якщо натиснути
одну (будь-яку) з цих клавіш, виріб буде працювати в режимі нагріву 1000 Вт.
Якщо натиснути обидві клавіші, виріб буде працювати в режимі нагріву
2000 Вт. При цьому буде світитися червоний світловий індикатор клавіші
(клавіш), які натиснуті.
3. Обертаючи ручку терморегулятора, встановіть необхідну температуру
розігріву (максимум 300 С) нагрівального елемента (елементів). При цьому
буде світитися світловий (індикатори) «Розігрів», який інформує користувача
про перебування паяльника в стані розігріву. Після того, як нагрівальний
елемент (елементи) розігріється до встановленої температури, світловий
індикатор (індикатори) «Розігрів» згасне, інформуючи користувача про
готовність паяльника до роботи.
Якщо ручка терморегулятора буде встановлена напозначці в діапазоні
від 0 С до 50 С, нагрівальний елемент (елементи) розігріватися не буде.
4.2.3. Встановлення тефлонових насадок

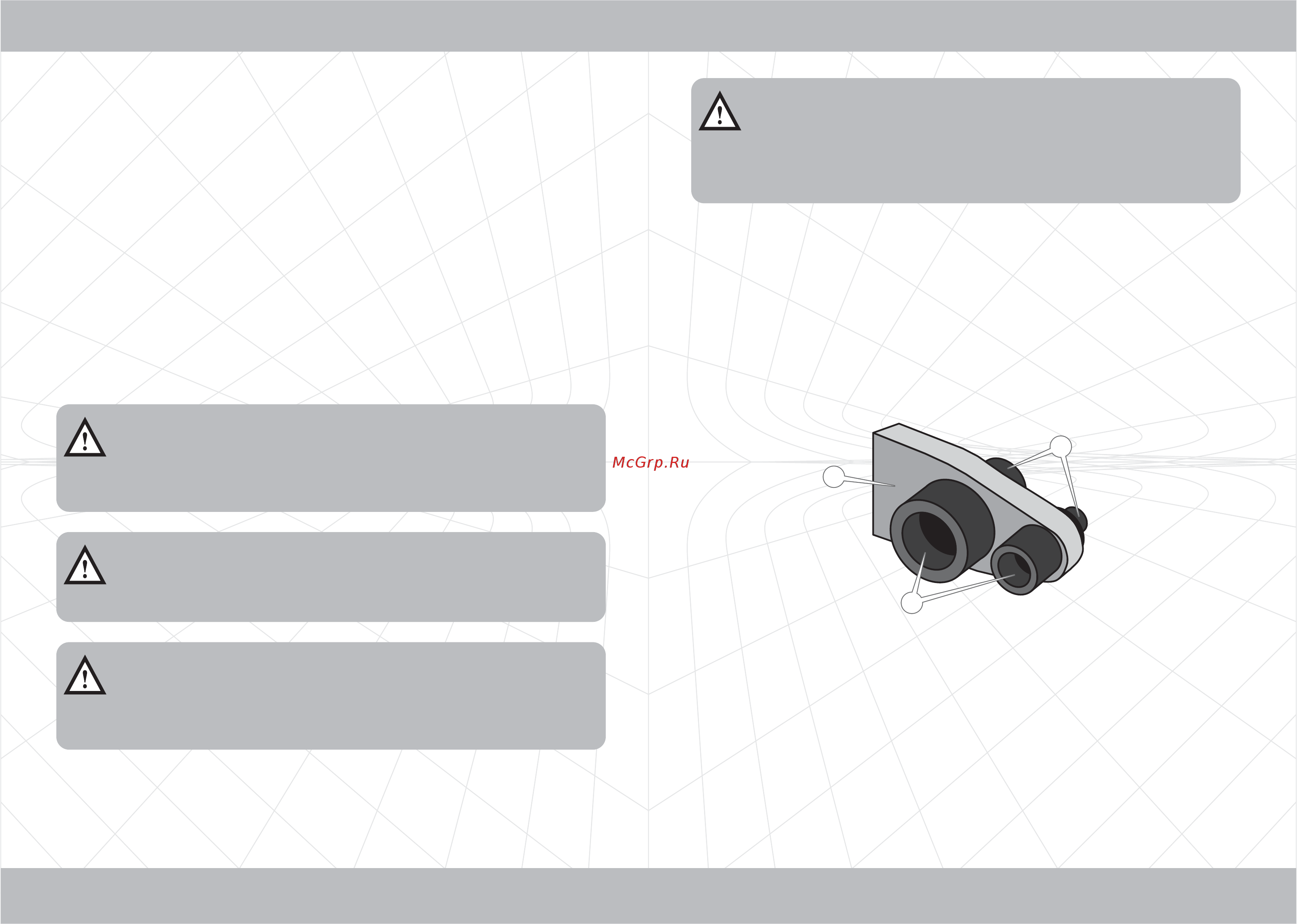

Малюнок 3
4.3. Пайка пластикових труб
Підбір комплекту змінних насадок, що включає в себе гільзу (2) і штуцер (3)
(див. мал. 3) з тефлоновим покриттям здійснюється відповідно до розмірів труб,
які Ви плануєте спаяти.
Змінні насадки встановлюються на нагрівальному елементі (1) і надійно
фіксуються за допомогою болта, який входить в комплект поставки виробу. Для
зручності роботи з пластиковими трубами різного діаметру, на нагрівальному
елементі одночасно можна змонтувати два комплекти насадок (модель
ТСА-2000Г – три комплекти насадок).
Важливою умовою отримання якісного з'єднання в процесі пайки пластикових
труб є відсутність вологи в місцях з'єднання та однорідність матеріалу.
Перш ніж почати пайку, необхідно очистити поверхні деталей, які підлягають
пайці, від бруду, пилу і знежирити. Кінець пластикової труби повинен бути
обрізаний під прямим кутом за допомогою ножиць, які входять в комплект
поставки виробу. Для полегшення з'єднання труби з фітингом (муфтою, куточком,
трійником і т.д.), з кінця труби повинна бути знята фаска. Для цієї мети
використовується інструмент «фаскознімач» (необхідно придбати додатково).
Рекомендується контролювати температуру тефлонових
насадок за допомогою поверхневого електротермометра. У
разі необхідності температуру нагрівального елемента можна
скорегувати, обертаючи ручку терморегулятора в потрібному
напрямку.
Рекомендується контролювати температуру тефлонових
насадок за допомогою поверхневого електротермометра. У
разі необхідності температуру нагрівального елемента можна
скорегувати, обертаючи ручку терморегулятора в потрібному
напрямку.
УВАГА!УВАГА!
Після завершення розігріву нагрівального елемента виріб
готовий до роботи лише через 10 хвилин. Даний час необхідний
для розігріву до заданої температури тефлонових насадок.
Після завершення розігріву нагрівального елемента виріб
готовий до роботи лише через 10 хвилин. Даний час необхідний
для розігріву до заданої температури тефлонових насадок.
УВАГА!УВАГА!
Інформація про температуру розігріву пластикових труб, муфт,
кутників, трійників і т.д. надається заводом-виробником даної
пластикової продукції.
Інформація про температуру розігріву пластикових труб, муфт,
кутників, трійників і т.д. надається заводом-виробником даної
пластикової продукції.
УВАГА!УВАГА!
Необхідна температура розігріву нагрівального елемента
(діапазон 50-300
С) встановлюється шляхом обертання ручки
терморегулятора до збігу потрібного значення на шкалі ручки з
міткою покажчика на захисному кожусі.
Необхідна температура розігріву нагрівального елемента
(діапазон 50-300 С) встановлюється шляхом обертання ручки
терморегулятора до збігу потрібного значення на шкалі ручки з
міткою покажчика на захисному кожусі.
УВАГА!УВАГА!
1
2
3
