12 13
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Порядок включения модели ТСА-2000Г
ПРИМЕЧАНИЕ!
1. Подсоедините сетевой кабель электропитания (2) (см. рис. 1) к источнику
однофазного переменного тока напряжением 220 В частотой 50 Гц. Если
используется удлинитель, провод удлинителя должен иметь площадь
поперечного сечения не менее 1,5 кв. мм.
2. Выберите необходимый режим работы паяльника, для чего клавишу
(клавиши) режимов работы установите в положение «І» («Вкл»). Если нажать
одну (любую) из клавиш, изделие будет работать в режиме нагрева 1000 Вт.
Если нажать обе клавиши, изделие будет работать в режиме нагрева 2000 Вт.
При этом будет светиться красный световой индикатор нажатой клавиши
(клавиш).
3. Вращая ручку терморегулятора, установите требуемую температуру
разогрева (максимум 300 С) нагревательного элемента (элементов). При
этом будет светиться световой индикатор (индикаторы) «Разогрев»,
информирующий пользователя о пребывании паяльника в состоянии
разогрева. После того, как нагревательный элемент (элементы) разогреется
до установленной температуры, световой индикатор (индикаторы)
«Разогрев» погаснет, информируя пользователя о готовности паяльника к
работе.
Если ручка терморегулятора будет установлена на отметке в диапазоне
от 0 С до 50 С, нагревательный элемент (элементы) разогреваться не будет.

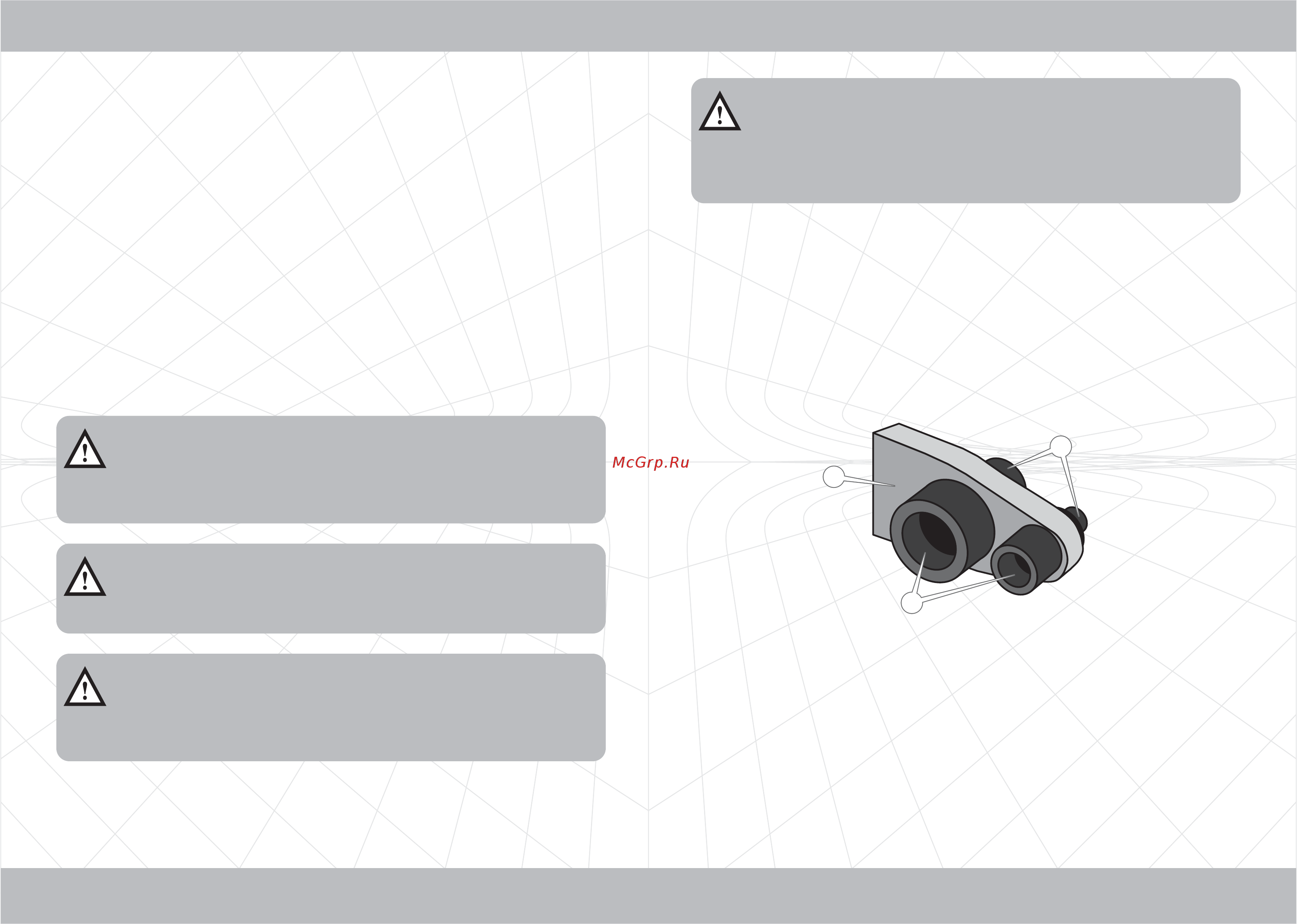

4.2.3. Установка насадок
Рисунок 3
4.3. Пайка пластиковых труб
Подбор комплекта сменных насадок, включающего в себя гильзу (2) и шту-
цер (3) (см. рис. 3) с тефлоновым покрытием осуществляется в соответствии с
размерами труб, которые Вы планируете спаять.
Сменные насадки устанавливаются на нагревательном элементе (1) и надеж-
но фиксируются при помощи болта, который входит в комплект поставки изделия.
Для удобства работы с пластиковыми трубами разного диаметра, на нагрева-
тельном элементе одновременно можно смонтировать два комплекта насадок
(модель ТСА-2000Г – три комплекта насадок).
Важным условием получения качественного соединения в процессе пайки
пластиковых труб является отсутствие влаги в местах соединения и
однородность материала.
Прежде чем начать пайку, необходимо очистить стыкуемые поверхности
деталей, которые подлежат пайке, от грязи, пыли и обезжирить. Конец пластико-
вой трубы должен быть обрезан ровно под прямым углом при помощи ножниц,
входящих в комплект поставки изделия. Для облегчения соединения трубы с
фитингом (муфтой, уголком, тройником и т.д), с конца трубы должна быть снята
фаска. Для этой цели используется инструмент «фаскосниматель» (приобре-
тается дополнительно).
Рекомендуется контролировать температуру тефлоновых на-
садок при помощи поверхностного электротермометра. В слу-
чае необходимости температуру нагревательного элемента
можно скорректировать, вращая ручку терморегулятора в нуж-
ном направлении.
Рекомендуется контролировать температуру тефлоновых на-
садок при помощи поверхностного электротермометра. В слу-
чае необходимости температуру нагревательного элемента
можно скорректировать, вращая ручку терморегулятора в нуж-
ном направлении.
ВНИМАНИЕ!ВНИМАНИЕ!
После завершения разогрева нагревательного элемента
изделие готово к работе лишь спустя 10 минут. Данное время
необходимо для прогрева до заданной температуры тефло-
новых насадок.
После завершения разогрева нагревательного элемента
изделие готово к работе лишь спустя 10 минут. Данное время
необходимо для прогрева до заданной температуры тефло-
новых насадок.
ВНИМАНИЕ!ВНИМАНИЕ!
Информация о температуре разогрева пластиковых труб,
муфт, уголков, тройников и т.д. предоставляется заводом-
производителем данной пластиковой продукции.
Информация о температуре разогрева пластиковых труб,
муфт, уголков, тройников и т.д. предоставляется заводом-
производителем данной пластиковой продукции.
ВНИМАНИЕ!ВНИМАНИЕ!
Требуемая температура разогрева нагревательного элемента
(диапазон 50 - 300
С) устанавливается поворотом ручки термо-
регулятора до совпадения нужного значения на шкале ручки с
меткой указателя на защитном кожухе.
Требуемая температура разогрева нагревательного элемента
(диапазон 50 - 300 С) устанавливается поворотом ручки термо-
регулятора до совпадения нужного значения на шкале ручки с
меткой указателя на защитном кожухе.
ВНИМАНИЕ!ВНИМАНИЕ!
1
2
3
