10
кассетные компактные внутренние блоки ARV-сS

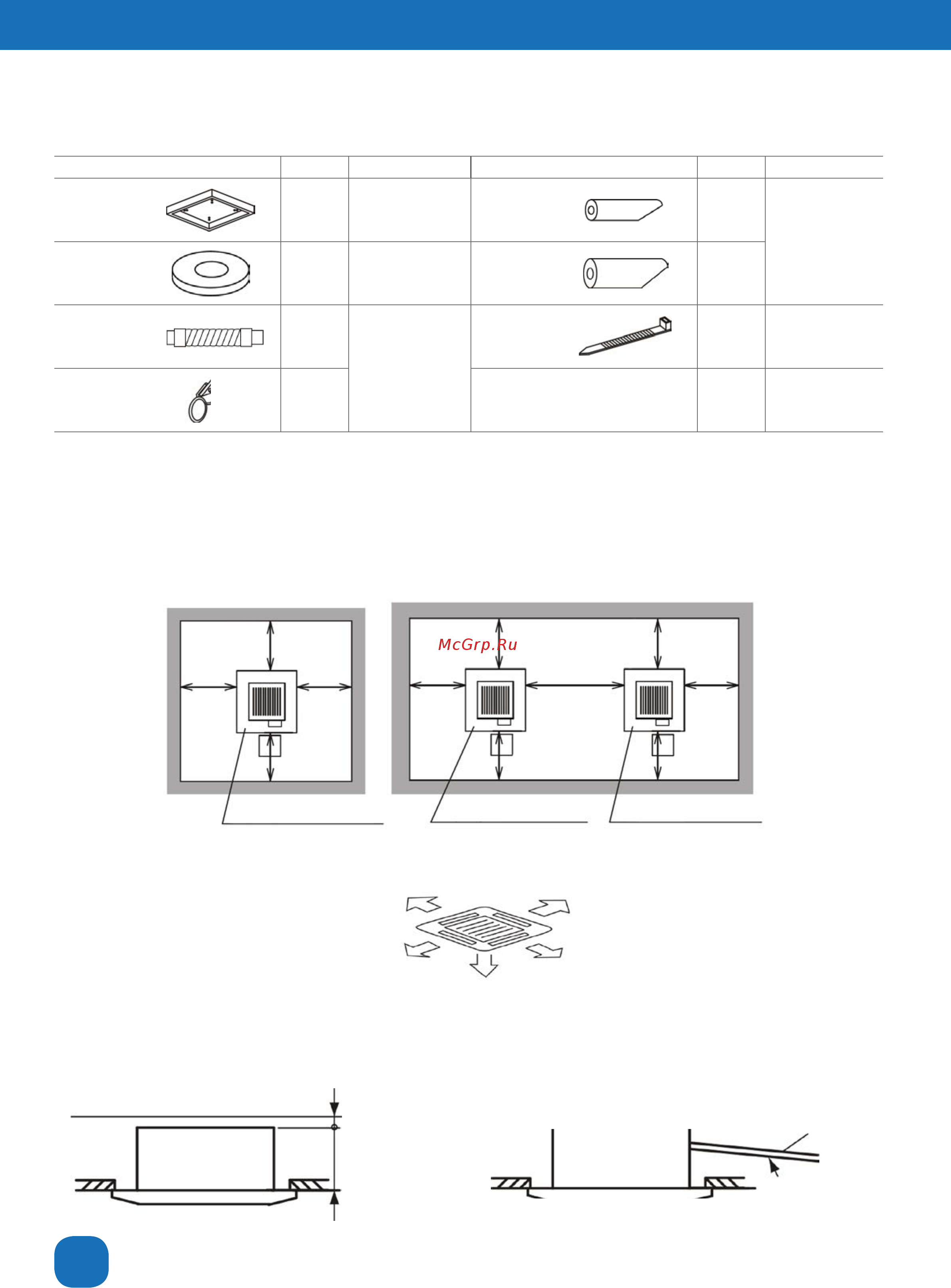

2.4.1 Комплектующие детали заводской поставки
Убедитесь в наличии следующих комплектующих деталей в упаковке внутреннего блока.
Наименование Количество Назначение Наименование Количество Назначение
Монтажная панель
(Картонная)
1
Для разметки проема
в подвесном потолке и
выравнивания внутреннего
блока
Теплоизоляция
(внутр. диам. 12)
1
Для стыков трубопрово-
дов хладагента
Шайба (М10) 8 Для монтажа блока
Теплоизоляция
(внутр. диам. 22)
1
Дренажный шланг 1
Для подсоединения
дренажного шланга
Ленточный хомут 8
Для закрепления теплои-
золяции трубопроводов
Хомут для шланга 1
ПРИМЕЧАНИЕ
При отсутствии какой-либо из этих деталей в упаковке блока, обратитесь к вашему поставщику.
2.4.2 Подготовка к монтажу
Внутренний блок следует устанавливать так, чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа-
тации и технического обслуживания.
Расстояния от стен
Сервисное пространство
Выберите место для установки блока, которое обеспечивает:
A) Необходимое сервисное пространство
B) Уклон дренажного трубопровода: 1/25-1/100
Подключение труб
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
3000 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
500 мм Мин.
500 мм Мин.
1000 мм Мин.
100 мм Мин.
100 мм Мин.
Сторона подключения труб
Подключение труб
Подключение труб
Сервисный
люк
Сервисный
люк
Сервисный
люк
Свободное пространство
10 ~ 20 мм
285
Высота блока над
подвесным потолком
Уклон наружу:
1/25 ~ 1/100
Дренаж
