11
www.aerotek.ru
• Проанализируйте направления воздушных потоков из внутреннего блока в помещение и выберите такое место для установки
блока, которое обеспечит равномерную температуру воздуха в помещении.
Рекомендуется устанавливать внутренний блок на высоте 2,5 метров от пола. Если блок устанавливается на высоте более 2,5
метров, рекомендуется установить повышенную скорость вращения вентилятора, чтобы обеспечить равномерное распростране-
ние воздушных потоков в помещении.
• Не размещайте легко воспламеняемые предметы в сервисном пространстве внутреннего блока.
• Не допускайте, чтобы какие-либо препятствия мешали поступлению или выпуску воздуха из блока.
• Не устанавливайте внутренние блоки в мастерских или на кухнях, где пары или мелкие капли масла могут проникнуть в блок.
Если масло попадет на поверхность теплообменника, производительность внутреннего блока снизится, в худшем же случае ма-
сло может повредить пластиковые детали блока.
• Обратите особое внимание на следующие моменты при установке внутренних блоков в больницах или на других объектах, где
имеются источники электромагнитного излучения.
A) Не устанавливайте наружный блок там, где распределительный ящик, кабель пульта дистанционного управления или сам
пульт будут подвергаться прямому электромагнитному облучению.
B) Устанавливайте наружный блок на максимально возможном удалении, не менее 3 метров, от источников электромагнитного
излучения.
C) Подготовьте стальную коробку и установите в нее пульт дистанционного управления. Установите стальную гильзу, и прове-
дите через нее кабель пульта дистанционного управления. Заземлите коробку и гильзу.
D) Установите сетевой фильтр, если источник питания создает помехи.
• Чтобы избежать коррозии теплообменника, не устанавливайте наружные блоки там, где в воздухе присутствуют пары кислот
или щелочей. Если внутренний блок необходимо установить в таких условиях, рекомендуется использовать специальные, устой-
чивые к коррозии модели.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что параметр, вычисляемый по формуле, которая приводится ниже, не превышает 0,3 кг/м
3
. В противном случае
утечка хладагента из наружного блока в помещение, где установлен внутренний блок, может создать опасную ситуацию.
Более подробная информация приводится в руководстве по монтажу наружного блока.
Монтажные работы
- Проем в подвесном потолке и подвесные болты
1) Определите окончательное место установки и ориентацию внутреннего блока, особое внимание обращая на наличие свобод-
ного пространства для подключения трубопроводов и электрических кабелей, а также для технического обслуживания блока.
2) Вырежьте проем для внутреннего блока в подвесном потолке и установите подвесные болты.
3) Убедитесь в горизонтальности потолка, в противном случае возможны проблемы с отводом дренажной воды.
4) Укрепите элементы проема в подвесном потолке.
5) Установите подвесные болты.
(Общий объем хладагента в одном наружном блоке)
(Объем помещения, в котором установлен внутренний блок)
≤ 0,3 кг/м
3

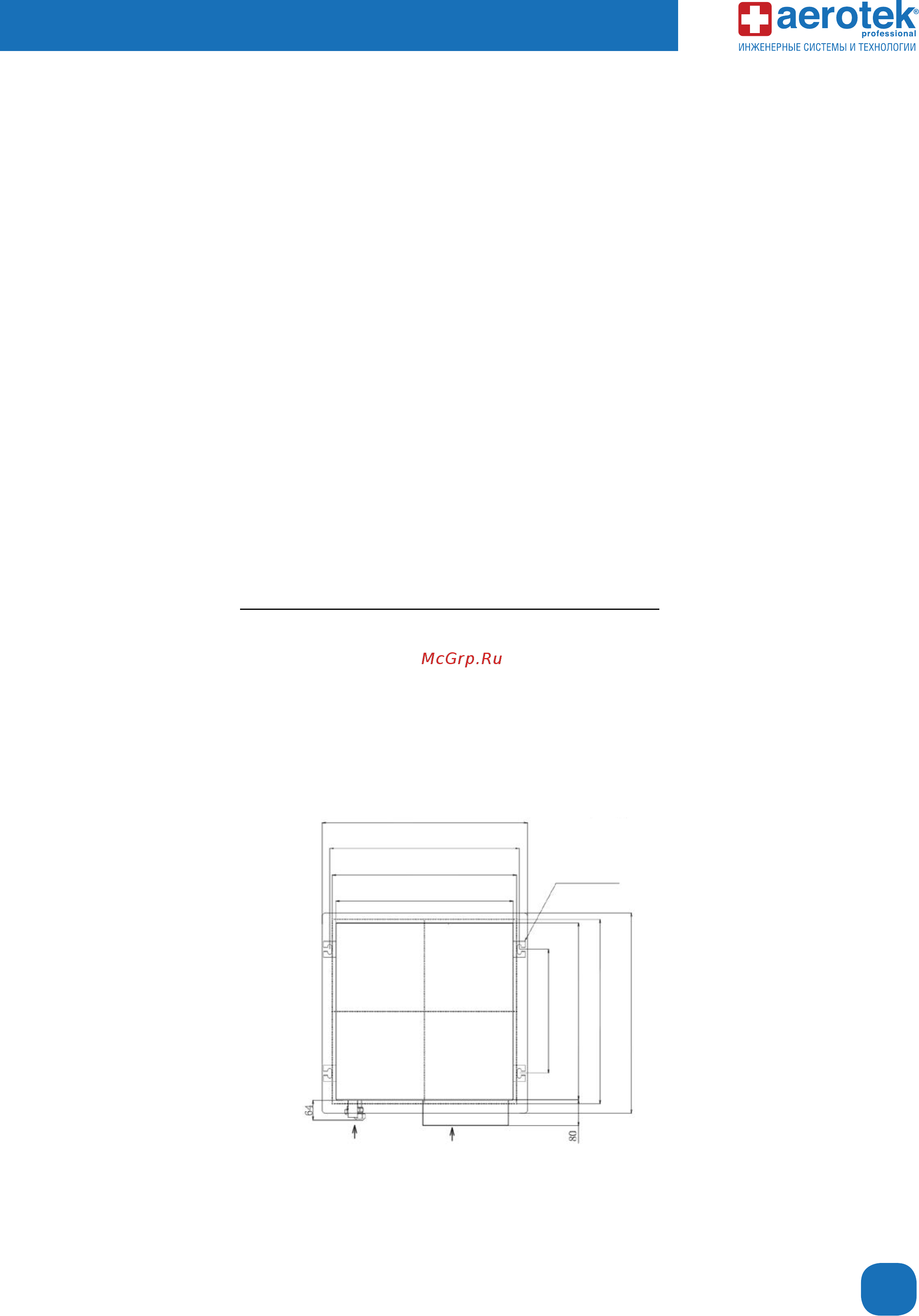

600 Проем
610 Подвесные болты
Подвесные болты 4 шт.
Сторона подключения дренажного трубопровода Распределительный ящик
570 Блок
650 Панель
400 Подвесные болты
570 Блок
600 Проем
650 Панель
(мм)
