Aerotek ARV-43CS4/V3 [3/22] Кассетные компактные внутренние блоки arv cs
![Aerotek ARV-43CS4/V3 [3/22] Кассетные компактные внутренние блоки arv cs](/views2/1262576/page3/bg3.png)

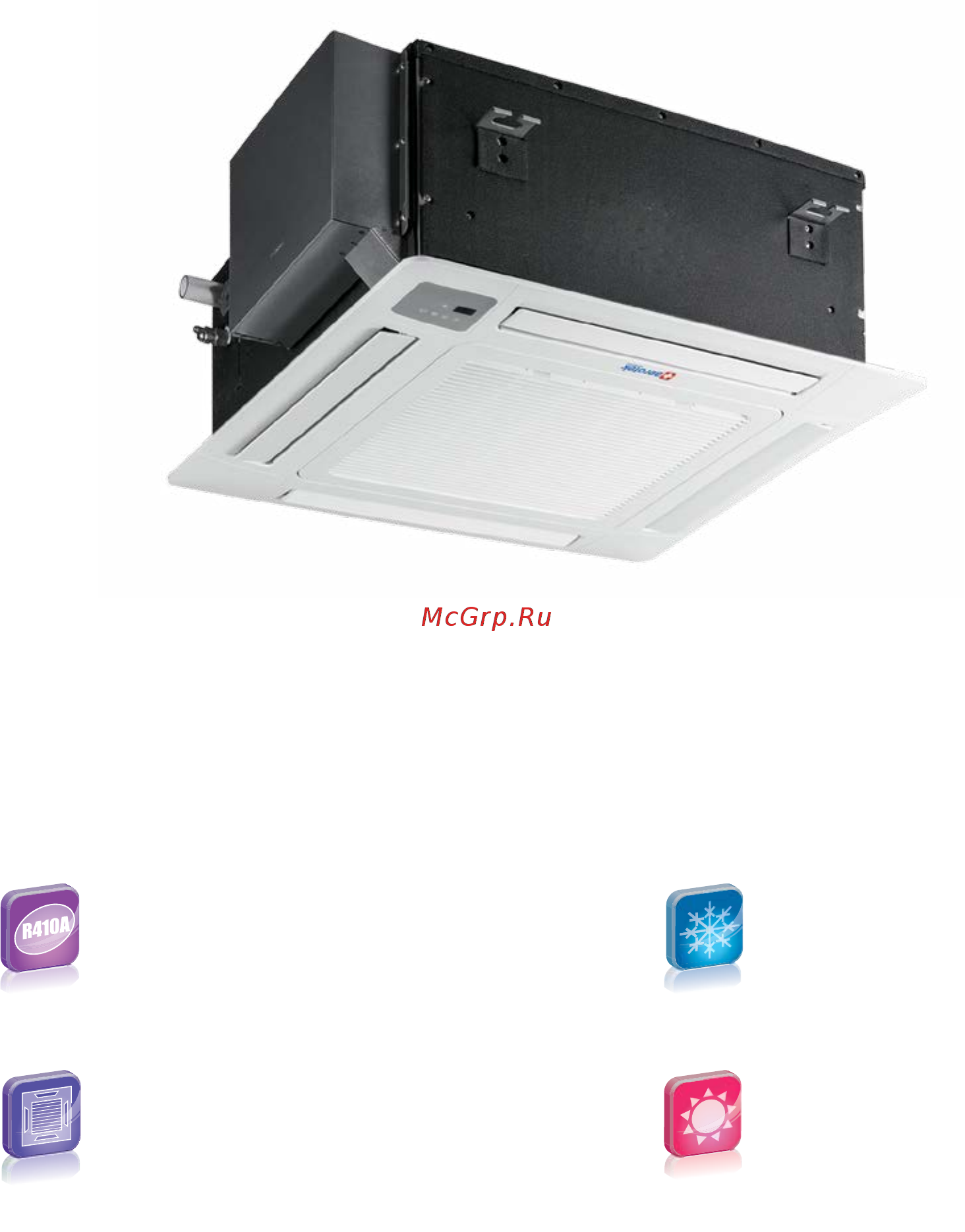

кассетНые компактНые вНутреННИе блокИ ARV-CS
Теплопроизводительность
2,8 - 5,6 кВт
Холодопроизводительность
2,2 - 5,0 кВт
Хладагент R410A
Панель в комплекте
Содержание
- Кассетные компактные внутренние блоки arv cs 3
- Www aerotek ru 4
- Содержание 4
- Www aerotek ru 5
- Кассетные компактные внутренние блоки arv сs 6
- Описание системы 6
- Подготовка к работе 6
- Пульт дистанционного управления 6
- Руководство по эксплуатации 6
- Руководство по эксплуатации 1 сводная информация по технике безопасности 6
- Сводная информация по технике безопасности 6
- Www aerotek ru 7
- Настройка автоматических воздушных жалюзи 7
- Правила эксплуатации 7
- Устранение неполадок 7
- Чистка фильтра 7
- Кассетные компактные внутренние блоки arv сs 8
- Устранение неполадок 8
- Www aerotek ru 9
- Внутренний блок и контур хладагента монтажные чертежи и схемы контура хладагента даны в техническом каталоге инструменты и приборы необходимые для монтажных работ 9
- Конструкция 9
- Меры предосторожности не размещайте на изделии никакие материалы 9
- Меры предосторожности не устанавливайте внутренние и наружные блоки а также пульты дистанционного управления и электрическую проводку на расстоянии менее 3 метров от мощных источников электромагнитного излучения например от медицинского оборудования 9
- Меры предосторожности следите за тем чтобы при перемещении блоков не повредить теплоизоляцию на их поверхности чтобы не повредить резиновые крышки перед подъемом или перемещением внутреннего блока защитите их тканью 9
- Опасно не устанавливайте внутренние блоки в пожароопасной среде чтобы не допустить возгорания или взрыва 9
- Перемещение внутреннего блока 9
- Предупреждение не помещайте никакие посторонние предметы во внутренний блок и обязательно убедитесь в отсутствии их перед монтажом и проверочным запуском эти предметы могут стать причиной пожара поломки и т д 9
- Предупреждение не приступайте к монтажу и к установке трубопроводов для хладагента дренажных трубопроводов и электрических кабелей не изучив руководство по монтажным работам убедитесь в том что кабель заземления надежно подключен установите предохранитель с соответствующими характеристиками обратите особое внимание на такие места как подвалы и т д где может скапливаться хладагент плотность которого выше плотности воздуха 9
- Предупреждение убедитесь в прочности конструкций потолка если они будут недостаточно прочными внутренний блок может упасть на вас не устанавливайте внутренний блок вне помещения если его установить снаружи то будет существовать риск поражения элек тротоком или возможность утечки электричества 9
- Примечание следует использовать вакуумный насос газовый шланг заправочный баллон и манифольд манометра предназначенные исклю чительно для r410a не используйте оборудование предназначенное для других хладагентов 9
- Рекомендуется устанавливать внутренние блоки на высоте 2 5 метра над уровнем пола 9
- Руководство по монтажу и техническому обслуживанию 9
- Руководство по монтажу и техническому обслуживанию 2 сводная информация по технике безопасности 9
- Сводная информация по технике безопасности 9
- Транспортировка и перемещение 9
- Транспортировка перед распаковкой расположите изделие как можно ближе к месту монтажа 9
- Установка внутреннего блока 9
- Внутренний блок следует устанавливать так чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа тации и технического обслуживания расстояния от стен 10
- Выберите место для установки блока которое обеспечивает a необходимое сервисное пространство b уклон дренажного трубопровода 1 25 1 100 10
- Кассетные компактные внутренние блоки arv сs 10
- Комплектующие детали заводской поставки 10
- Подготовка к монтажу 10
- Примечание при отсутствии какой либо из этих деталей в упаковке блока обратитесь к вашему поставщику 10
- Сервисное пространство 10
- Убедитесь в наличии следующих комплектующих деталей в упаковке внутреннего блока 10
- Www aerotek ru 11
- Затяните гайки на подвесных болтах после выравнивания блока нанесите фиксирующую краску на болты и гайки чтобы не допустить их ослабления если этого не сделать то в системе могут возникнуть посторонние шумы и звуки а в худшем случае внутренний блок может упасть 12
- Кассетные компактные внутренние блоки arv сs 12
- Монтаж внутреннего блока 1 установите гайки и шайбы на подвесные болты 2 поднимите внутренний блок с помощью лебедки не прилагая при этом никаких усилий к дренажному поддону 3 закрепите внутренний блок с помощью гаек и шайб 12
- Осторожно 12
- Примечание если внутренний блок монтируется в уже установленный подвесной потолок выполните все необходимые электромонтажные работы и установку трубопроводов перед закреплением блока в проектном положении 12
- Проверьте уклон дренажного поддона с помощью пузырькового уровня чтобы избежать проблем в работе дренажной системы внутреннего блока дренажная часть внутреннего блока должна быть приблизительно на 5 мм ниже остальных компонентов блока 12
- Расположение блока внутренний блок и воздушный щиток 12
- Расположение внутреннего блока 12
- Установка гаек и шайб монтаж внутреннего блока 12
- Фиксирующая краска наносится на болты и гайки 12
- Www aerotek ru 13
- К плоскости панели 13
- Монтаж панели шаг 1 при снятии решетки воздухоприемника открываются четыре монтажных гнезда расположите внутренний блок таким образом чтобы угол распределительного ящика совпал с углом панели в котором находится приемное устройство беспровод ной связи в противном случае невозможно будет соединить электрические кабели в пространстве между наружным блоком и панелью шаг 2 установите панель в монтажные гнезда и закрепите их крепежными винтами м5 из комплекта поставки панель монтаж панели 13
- Монтажная панель 1 монтажная панель является частью упаковки внутреннего блока снимите ее и сохраните не сгибая используйте ее для оп ределения места установки и ориентации блока 2 плотно приложите монтажную панель к поверхности перекрытия и через отверстия панели отметьте карандашом места уста новки подвесных болтов 3 вырежьте проем в подвесном потолке по размерам монтажной панели соблюдая разметку подвесных болтов 13
- Примечание не касайтесь воздушных жалюзи во время монтажных работ не пытайтесь снять решетку под углом 9 13
- Снятие решетки воздухоприемника шаг 1 откройте решетку воздухоприемника примерно на 4 13
- Установка панели монтаж панели следует выполнять в соответствии с руководством по установке убедитесь в надежности креплений панели к внутреннему блоку 13
- Шаг 2 приподнимите решетку держа ее под наклоном шаг 3 приподняв переместите решетку в свободном направлении 13
- Кассетные компактные внутренние блоки arv сs 14
- Www aerotek ru 15
- Монтаж трубопроводов хладагента 15
- Дренажный трубопровод 16
- Кассетные компактные внутренние блоки arv сs 16
- Конусные гайки затягивайте двумя гаечными ключами 16
- Меры предосторожности 1 закрывайте концы трубок когда прокладываете их сквозь стены 2 не укладывайте трубки непосредственно на грунт не закрыв их торцы колпачками или виниловой лентой 16
- Общая длина а b c не должна превышать 900 мм 16
- Осторожно 1 не создавайте уклонов вверх и не оставляйте поднимающихся участков трубопровода так как сбрасываемая вода может воз вратиться в блок и протечь в помещение когда блок выключится 2 не подключайте дренажный трубопровод к санитарным или канализационным трубопроводам а также к другому дренажному трубопроводу 3 если несколько внутренних блоков подсоединяются к одному дренажному коллектору то точки подключения к каждому блоку должны находиться выше коллектора диаметр коллектора должен соответствовать количеству подключенных к нему блоков и их размерам 16
- Откачка и заправка хладагента должны выполняться в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока 16
- После подключения трубопроводов хладагента установите на них теплоизоляцию 16
- Www aerotek ru 17
- Электромонтажные работы 17
- Кабели управления источник питания 18
- Кассетные компактные внутренние блоки arv сs 18
- Настройка shi узел р 18
- Настройка повышенной скорости мотора вентилятора shi данная настройка shi необходима если в помещении высокие потолки на заводе перед отправкой устанавливается нормаль ная скорость вентилятора hi для изменения настройки на shi подключите силовой кабель мотора вентилятора к клемме shi 18
- Предупреждение не начинайте эксплуатацию системы пока все контрольные позиции не будут проверены a убедитесь в том что электрическое сопротивление составляет более 1 мом измерив сопротивление между заземлением и клеммами электрических компонентов если это условие не будет выполнено не начинайте эксплуатацию системы пока утечка тока не будет обнаружена и устранена b убедитесь в том что запорные вентили наружного блока полностью открыты и запустите систему c убедитесь в том что главный электрический выключатель находился в положении on включен не менее 12 часов до запуска системы чтобы разогреть масло в компрессоре специальным нагревателем 18
- Примечание при повышенной скорости вентилятора shi уровень шума от работающего блока повысится на 2 3 дба 18
- Проверочный запуск 18
- Проверочный запуск следует выполнять в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока 18
- Www aerotek ru 19
- Внутренний блок 19
- Минимальные сечения кабелей внешних электрических подключений 19
- Общая часть 19
- Параметры защитных устройств и устройств управления 19
- Подбор сечения кабеля согласно en60335 1 19
- Предупреждение оборудуйте источник питания устройством защитного отключения узо отсутствие узо может привести к поражению током или к пожару при проведении кабелей сквозь препятствия используйте гильзы полностью изолируйте торцы гильз герметиком 19
- При работе системы обратите особое внимание на следующие моменты a не касайтесь руками никаких деталей оборудования со стороны выпуска воздуха так как камера компрессора и трубопрово ды в этой зоне нагреваются до температуры выше 90 19
- Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 19
- С b не нажимайте кнопку электромагнитного выключателя выключателей это приведет к серьезному инциденту 19
- А расположение переключателей тумблеров 20
- В печатная плата внутреннего блока оборудована двумя пакетными переключателями и шестью тумблерами перед пробным запуском установите эти тумблеры так как описывается ниже пока на объекте не выполнены установки тумблеров систему нельзя запускать 20
- Выбор положения двухпозиционных переключателей 20
- Кассетные компактные внутренние блоки arv сs 20
- Требуется установить номер блока rsw1 dsw6 последовательно установите номера для каждого блока руководствуясь приведенной ниже таблицей индивидуальный номер всех внутренних блоков должен начинаться с 1 20
- Установка кода модели блока dsw4 установка необязательна ввод кода модели внутреннего блока 20
- Установка кода мощности блока dsw3 установка необязательна так как выполняется на заводе этот тумблер используется для введения кода соответствующего мощности внутреннего блока 20
- Установка номера контура хладагента rsw2 dsw5 установка обязательна на заводе перед отправкой все тумблеры устанавливаются в положение off выключен установка номера контура хладагента 20
- Www aerotek ru 21
- Заводская настройка заводская настройка 21
- Меры предосторожности выключите все выключатели питания перед изменением положения тумблеров в противном случае эти изменения не приведут ни к какому результату 21
- Примечание символ обозначает положение тумблера на иллюстрациях изображены положения тумблеров в которые они были уста новлены перед отправкой 21
- Технические характеристики 21
- Тумблер 1 возврат предохранителя в исходное состояние при срабатывании предохранителя переведите тумблер 1 в положе ние on включен 21
