Инструкция по эксплуатации Страница: 3

Aerotek AV-CWLT-193 [3/8] Www aerotek ru

www.aerotek.ru

ОСТОРОЖНО

Не подавайте электропитание в систему, не выполнив подготовку к проверочному запуску.

• Внимательно изучите данное руководство перед началом монтажных работ, чтобы обеспечить правильность их выполнения.

• Изучите это руководство вместе с «Руководством по монтажу и техническому обслуживанию» для внутреннего блока.

• Символ предназначен для отметки о проверке. Выполнив проверку, поставьте отметку в квадратике.

1. Подготовка к монтажу и эксПлуатации

В комплект поставки входят следующие компоненты. Проверьте их наличие и соответствие указанному количеству.

Наименование Количество Применение

Беспроводной пульт дистанционного управления 1 Для управления кондиционером

Крепежный кронштейн 1 Для ПДУ

Батарейки (AAA/ 1,5В сухие) 2 Для электропитания ПДУ

Шурупы 2 Для установки крепежного кронштейна на стену

2. установка батареек

Порядок установки двух батареек ААА/1,5 В:

1) Снимите крышку отсека для батареек, сдвинув ее в направлении, указанном стрелкой на иллюстрации слева.

2) Установите батарейки. (При установке соблюдайте полярность, указанную знаками «+» и «-» на корпусе).

3. наименование комПонентов

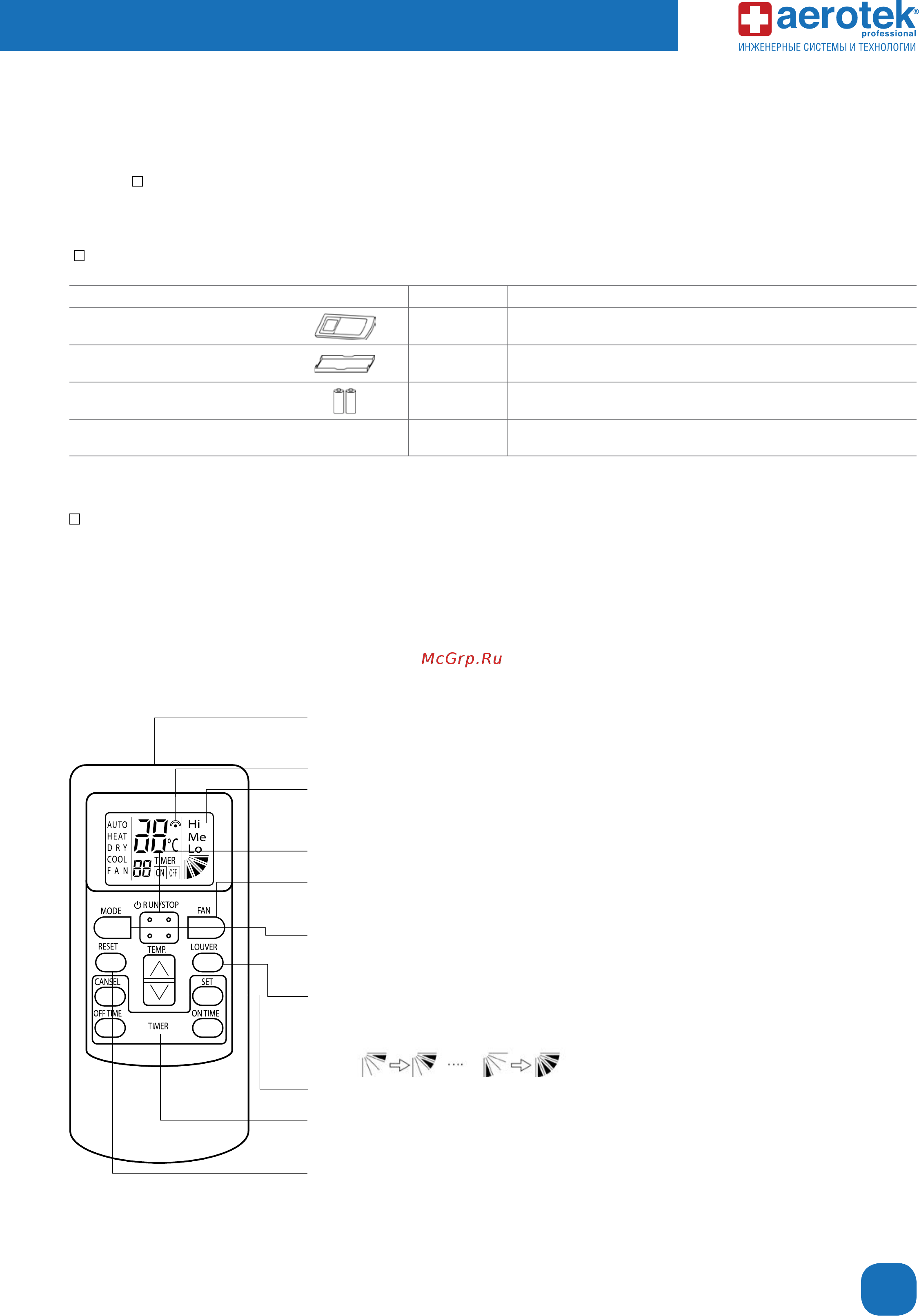

Пульт дистанционного управления (ПДУ):

Данный ПДУ предназначен для подачи команд управления на внутренний блок, выполнения настроек таймера и т.д. Направьте

передатчик ПДУ на приемное устройство внутреннего блока и нажмите нужную кнопку, чтобы подать команду на блок с помощью

инфракрасного излучения. Максимальное расстояние до блока составляет приблизительно 6 метров (эффективное расстояние

может уменьшиться, если угол передачи не вертикален, в помещении включено дневное освещение и т.д.)

Передатчик

При подаче команды направьте передатчик на приемное устройство внутреннего блока. Индикатор передачи на ж/к

дисплее будет мигать при подаче команд.

Индикатор передачи

Жидкокристаллический дисплей

На дисплей выводится информация о заданной температуре, работе таймера, положении жалюзи, режиме работы,

скорости вентилятора и т.д. Изображение дисплея слева носит исключительно иллюстративный характер. В нормаль-

ном режиме работы дисплей будет иметь другой вид.

Кнопка Run/Stop

Этой кнопкой можно запустить или остановить работу блока.

Кнопка Fan Speed

Этой кнопкой регулируется скорость вентилятора. При последовательном нажатии на эту кнопку скорость будет изме-

няться: Высокая - Средняя - Низкая. (В режиме осушения автоматически включается низкая скорость)

Кнопка выбора режима работы

Последовательное нажатие этой кнопки включает по очереди следующие режимы работы: ОБОГРЕВ, ОСУШЕНИЕ, ОХ-

ЛАЖДЕНИЕ и ВЕНТИЛЯЦИЯ. Для перехода в автоматический режим удерживайте кнопку нажатой более 3 секунд.

Нажав на кнопку еще раз,вы включите режим ВЕНТИЛЯЦИИ.

Кнопка положения жалюзи

Этой кнопкой можно выбрать положение жалюзи или включить режим автоматических перемещений жалюзи. При

нажатии на кнопку положение жалюзи будет изменяться в следующем порядке:

В режиме охлаждения или осушения жалюзи может на-

ходиться только в положениях 1-5

Кнопка температуры

Эта кнопка предназначена для задания температуры.

Кнопка таймера

Таймер управляется с помощью четырех кнопок. Кнопками «ON TIME» или «OFF TIME» изменяется заданное время.

Кнопкой «SET» подтверждаются изменения. Кнопка «CANCEL» отменяет действия.

Кнопка Reset

(1) Нажмите RESET, чтобы выключить индикатор фильтра после очистки фильтра.

(2) Если блок был остановлен принудительно защитными устройствами и т.д., нажмите кнопку RESET для отмены

блокировки после устранения ее причины.

Шаг 1 Шаг 2 Шаг 7 Автоматич.
