Порядок действий

ВНИМАНИЕ

Отключайте электропитание перед подключением кабелей, установкой поворотных переключателей и т.д.

1) Установка панели с приемником ИК-сигналов для беспроводного управления.

При необходимости управления несколькими внутренними блоками (до 16) одновременно, установите панели с приемником

ИК-сигналов только на те блоки, которыми планируете управлять синхронно, и стандартные панели (для управления проводным

ПДУ) на остальные блоки. Панелей с приемниками ИК-сигналов не должно быть больше 2.

Если используются две (2) панели с приемниками ИК-сигналов, необходимо настроить главную и второстепенную части прием-

ного устройства. См. руководство по установке приемного устройства.

2) Соедините внутренние блоки кабелями управления, следуя указаниям руководства по установке приемного устройства.

3) Закрепите кабели управления (не используйте кабели с алюминиевыми жилами и 3-жильные кабели), соединяющие вну-

тренние блоки, в нескольких точках ленточными хомутами. Проследите за тем, чтобы кабели управления не проходили рядом с

силовыми кабелями.

Такие же требования предъявляются внешним подключениям внутренних блоков; обеспечьте дистанцию минимум 30 см между

кабелями управления и силовыми кабелями, или проложите кабель управления в кабельном канале, один из концов которого

заземлен.

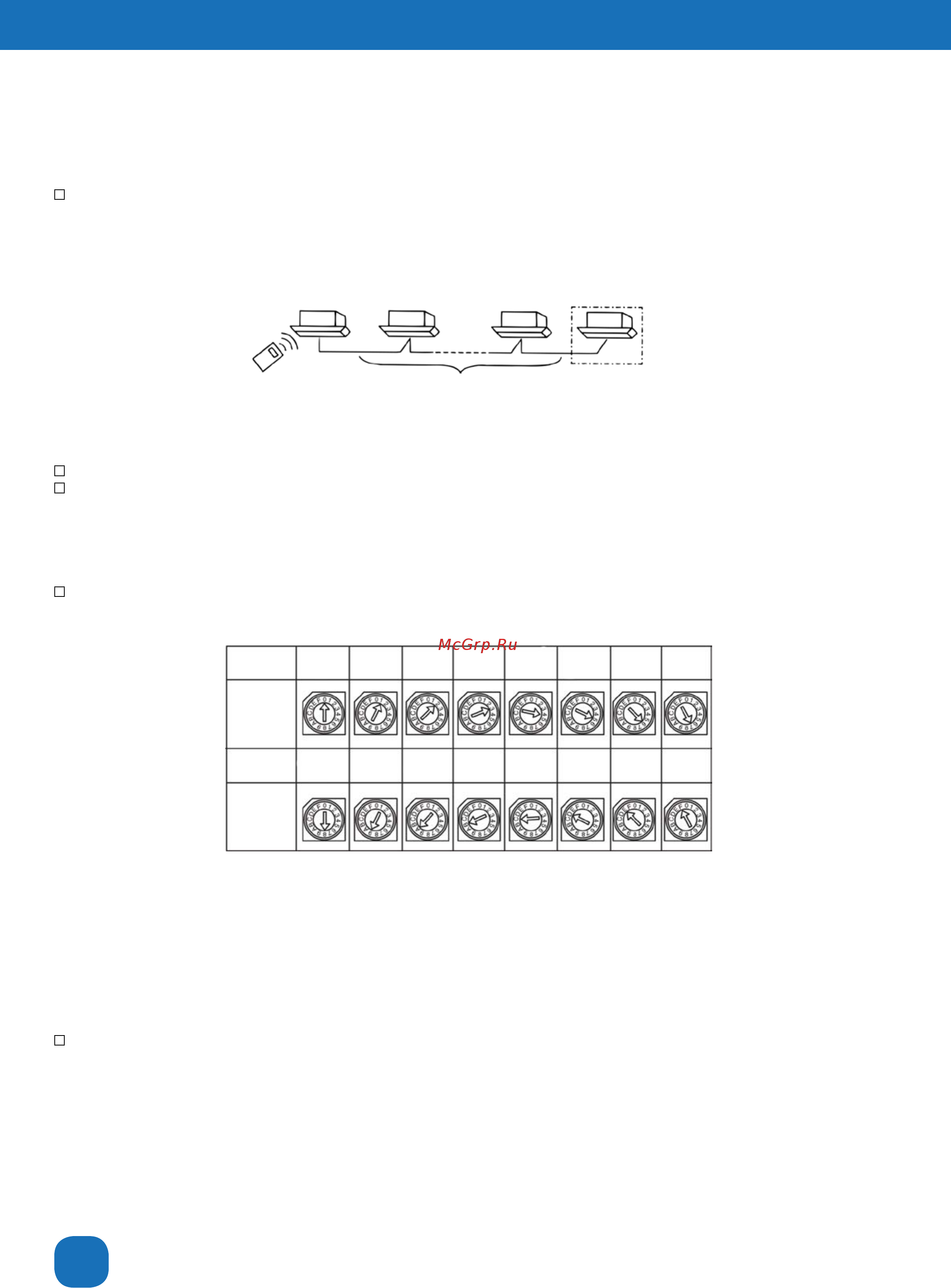

4) Установите поворотные переключатели (RSW) на печатных платах распределительных коробок каждого внутреннего блока

так, как показано ниже на иллюстрации.

ПРИМЕЧАНИЕ

Для моделей серии AR-V, AR-V Mini и т.д. настройка поворотных переключателей (RSW) не требуется, так как указанные модели

оборудованы функцией автоматического назначения адресов.

ВНИМАНИЕ

Если установки поворотных переключателей будут выполнены неправильно, то в работе системы могут возникнуть неполадки

(внезапные включения и выключения) при проверочном запуске или в нормальном рабочем режиме.

5) Проверка количества подключенных внутренних блоков.

Проверьте количество подключенных внутренних блоков во время проверочного запуска.

* 7-сегментный дисплей, отображающий информацию о приемном устройстве, показывает количество подключенных внутрен-

них блоков, если проверочный запуск осуществляется с ПДУ. Однако, для некоторых моделей количество подключенных блоков

не отображается. В этом случае проверьте их количество с помощью проводного ПДУ AV-CLTP-173.

Панель с приемником

ИК-сигналов

Стандартная

панель

Беспроводной ПДУ

Должны быть установлены стандартные панели

Стандартная панель или панель с

приемником ИК-сигналов

Стандартная

панель

Положение

поворотного

переключателя

Положение

поворотного

переключателя

Блок №0 Блок №1 Блок №2 Блок №3 Блок №4 Блок №5 Блок №6 Блок №7

Блок №8 Блок №9 Блок №10 Блок №11 Блок №12 Блок №13 Блок №14 Блок №15
