Під’єднання ножа (див. мал. 7)
1. Установіть на шпиндель (4) конічного редуктора (1) шліцеву приводну
шайбу з посадковою сходинкою (5) таким чином, щоб стопорний
отвір (2) конічного редуктора співпав зі стопорним отвором (6)
шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний
ключ (3), щоб шпиндель (4) не зміг обертатися.
3. Установіть на шпиндель (4) ніж (8) таким чином, щоб посадкова
сходинка шліцевої приводної шайби (5) увійшла в посадковий отвір
ножа (7).
4. Установіть на шпиндель (4), тарілчасту шайбу (9), захисну тарілчасту
кришку (10) і надійно закрутіть фіксуючу гайку (11) за допомогою ключа
19 мм (12).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного
редуктора (1).
6. Переконайтеся в правильності і надійності під’єднання ножа.

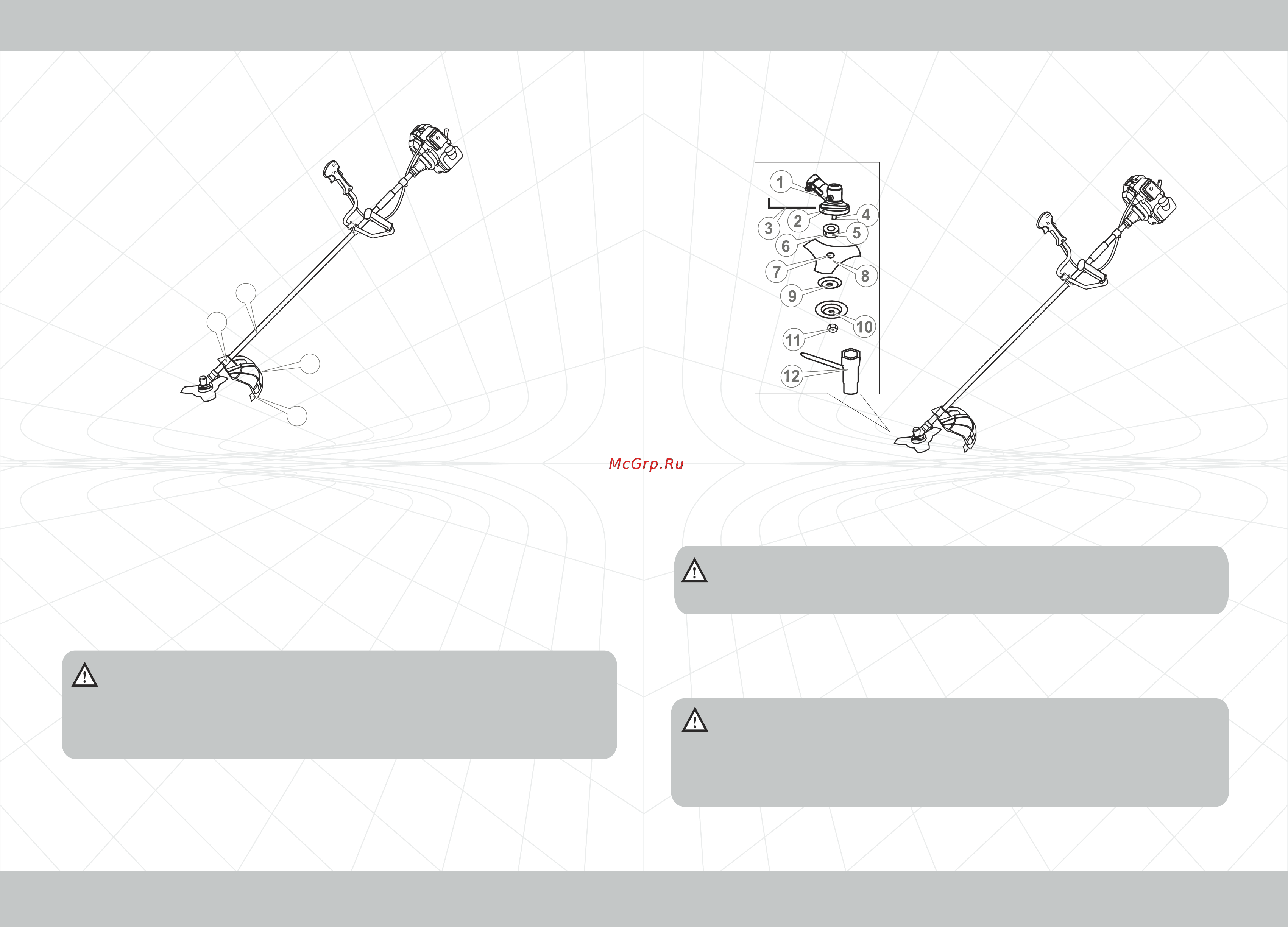

Малюнок 6
Малюнок 7
Фіксуюча гайка має ліву різьбу.Фіксуюча гайка має ліву різьбу.
УВАГА!УВАГА!
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
УВАГА!УВАГА!
Забороняється встановлювати на мотокосу ножі не-
заводського виготовлення, з меншим або більшим
посадковим отвором.
Забороняється встановлювати на мотокосу ножі не-
заводського виготовлення, з меншим або більшим
посадковим отвором.
1
2
4
3
УВАГА!УВАГА!
Щоб уникнути травм, під час встановлення і зняття ножа
надягайте захисні рукавиці, виготовлені з міцного
матеріалу.
Щоб уникнути травм, під час встановлення і зняття ножа
надягайте захисні рукавиці, виготовлені з міцного
матеріалу.
