6 7
џ алюмінієва цільна штанга;
џ металевий захист паливного бачка;
џ наплічний ремінь (тільки для моделей МК-4331Т, МК-5236Т) або
ергономічна ранцева жилетка (тільки для моделей МК-4331ТК,
МК-5236ТК, МК-5240ТК);
џ великий пластиковий захисний кожух з нерухомим ножем;
џ шпуля з ліскою та 3-зубчастий ніж в комплекті (моделі МК-4331Т,
МК-5236Т), шпуля з ліскою та два ножі (3-зубчастий та 40-зубчастий) в
комплекті (моделі МК-4331ТК, МК-5236ТК, МК-5240ТК).

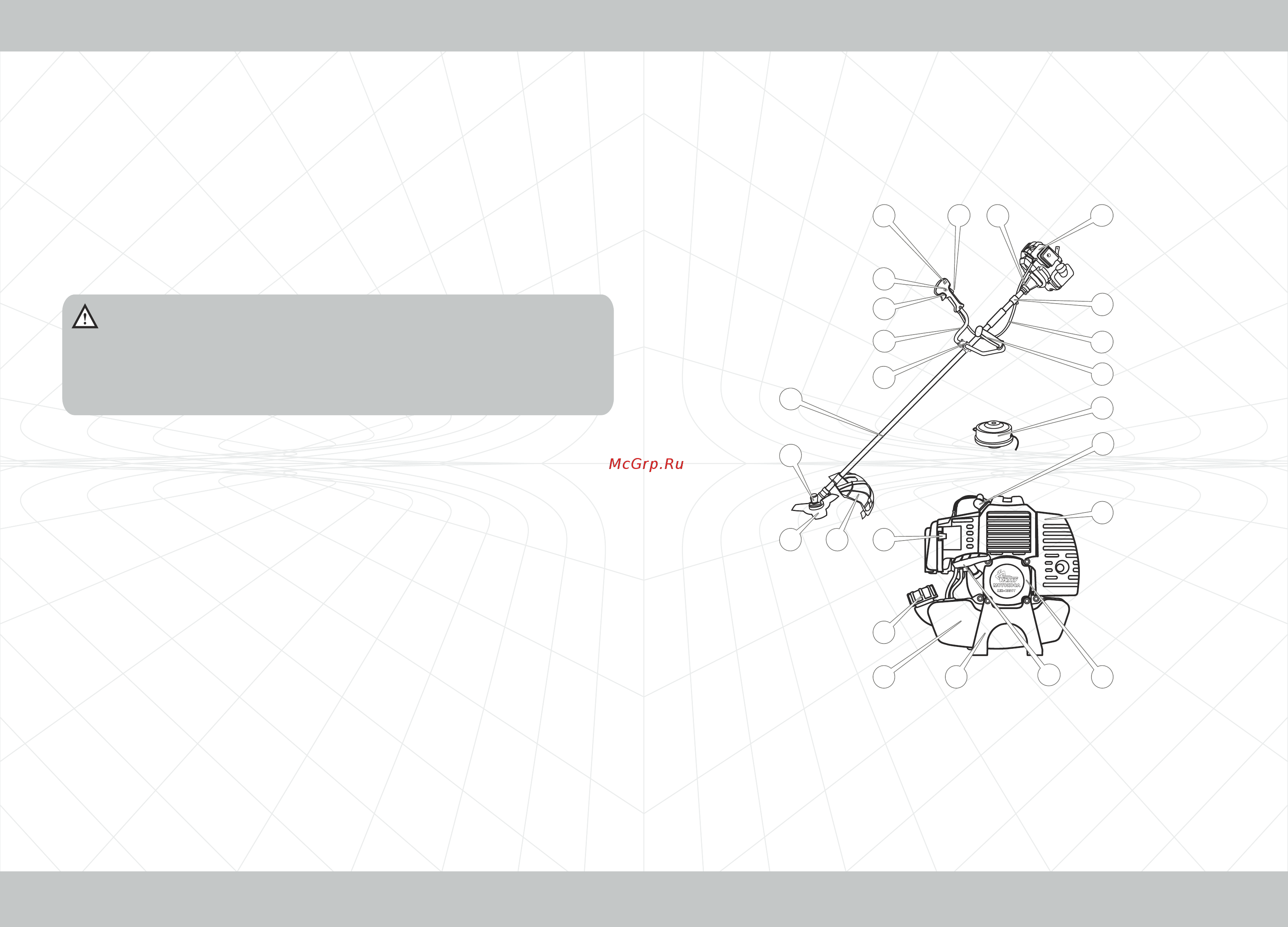

1.2.Зовнішній вигляд
Специфікація до малюнка 1
1. Ніж.
2. Конічний редуктор.
3. Штанга.
4. Ліва рукоятка.
5. Права рукоятка.
6. Важіль дроселя.
7. Кнопка фіксації важеля дроселя.
8. Вымикач запалювання.
9. Клавіша, яка запобігає випадковому
натисканню на важіль дроселя.
10.Кришка повітряного фільтра.
11. Ковпачок свічки запалювання.
12.Важіль повітряної заслінки карбюратора.
13.Кришка глушника.
14.Кришка стартера.
15.Рукоятка стартера.
16.Паливний бачок.
17.Металевий захист паливного бачка.
18.Пробка паливного бачка.
19.Стикувальний вузол.
Малюнок 1
Моделі МК-4331Т, МК-5236Т, МК-4331ТК, МК-5236ТК
20.Фіксатор наплічного ременя (ранцевої жилетки).
21.Гофрована труба з тросом управління
дроселем і силовим дротом.
22.Кронштейн.
23.Захисний кожух з нерухомим ріжучим ножем.
24.Шпуля.
УВАГА!УВАГА!
12
11
13
14
17
16
18
15
1
2
3
22
23
5
4
6
7
8
9
10
19
20
21
24
1
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Завод-виробник залишає за собою право вносити у
зовнішній вигляд, конструкцію і комплект поставки,
керівництво з експлуатації мотокоси незначні зміни, що не
впливають на роботу виробу.
Завод-виробник залишає за собою право вносити у
зовнішній вигляд, конструкцію і комплект поставки,
керівництво з експлуатації мотокоси незначні зміни, що не
впливають на роботу виробу.
