Кентавр СПАВ-250НДР [11/20] Малюнок 5
![Кентавр СПАВ-250НДР [11/20] Малюнок 5](/views2/1262874/page11/bgb.png)
20 21
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
15. Поворотом ручки регулятора (2) (див.мал. 1) встановіть необхідну швидкість
подачі дроту.
16. Зварювальний апарат готовий до роботи.
4.3. Заземлення
Електрична розетка, до якої підключається зварювальний апарат, повинна
бути заземлена. Дріт заземлення розетки повинен мати переріз не менше 1,5 мм ².
Для заземлення корпусу виробу використовуйте дріт заземлення і заземлювач
(у комплект постачання виробу не включений).
В якості заземлювача можуть використовуватися металеві труби системи
водопостачання, каналізації або металеві каркаси будівель, що мають з'єднання з
землею.
4.4. Робота
4.4.1. Зварювальні роботи в режимі ручного дугового зварювання ММА
1. Очистіть поверхню металу в зоні зварювання і в точці підключення затиску
зварювального кабелю «Маса» від бруду, води, фарби та іржі.
2. При товщині зварюваних деталей більше 3 мм зробіть односторонню або
двосторонню V - подібну обробку крайок.
3. Встановіть електрод у тримач. Торкніться зварюваної деталі для появи дуги.
4. Відразу ж після появи дуги відведіть електрод від поверхні що зварюється на
відстань 2-4 мм і утримуйте цю відстань протягом всього зварювального процесу
(див.мал. 6).
5. Для зупинки процесу зварювання відведіть електрод від поверхні що
зварюється. Правильний напрямок відводу електрода зображено на малюнку 7.
Малюнок 6 Малюнок 7
Для отримання міцного зварювального з'єднання крім правильного вибору
зварювального струму необхідно забезпечити правильне положення електрода
щодо зварюваної поверхні. Кут нахилу електрода повинен становити 60-80
градусів (див.мал. 8). При занадто великому куті нахилу зварювальний шов може
стати пористим, при занадто малому куті - утворюється велика кількість бризок
розплавленого металу, і дуга стає нестійкою.
Величина зварювального струму і швидкість подачі зва-
Величина зварювального струму і швидкість подачі зва-
рювального дроту встановлюються з урахуванням
рювального дроту встановлюються з урахуванням
товщини зварюваного матеріалу: чим більше товщина
товщини зварюваного матеріалу: чим більше товщина
деталі, тим нижче швидкість подачі зварювального
деталі, тим нижче швидкість подачі зварювального
дроту і вище зварювальний струм.
дроту і вище зварювальний струм.
Величина зварювального струму і швидкість подачі зва-
рювального дроту встановлюються з урахуванням
товщини зварюваного матеріалу: чим більше товщина
деталі, тим нижче швидкість подачі зварювального
дроту і вище зварювальний струм.
УВАГА!УВАГА!УВАГА!

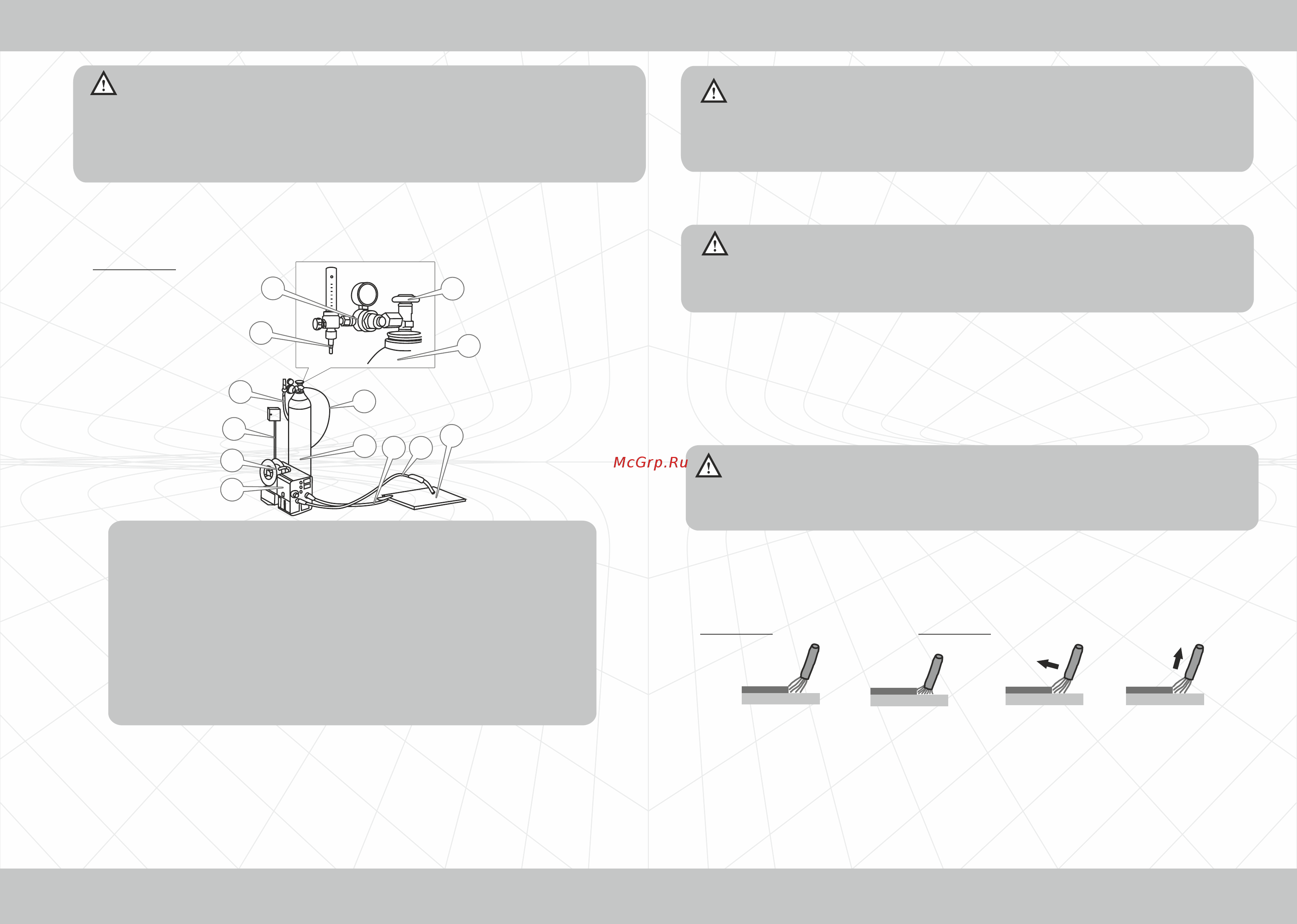

Малюнок 5
1
3
5
6
7
8
13
12
4
2
9
11
10
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Редуктор.
Балон з газом.
Штуцер під'єднання газового шлангу.
Клапан газового балону.
Газовий шланг.
Мережевий кабель електроживлення.
Механізм подачі зварювального дроту.
Зварювальний апарат.
Зварювальний кабель з зажимом «Маса».
Деталь.
Зварювальний шланг з газовою трубкою і зварювальним пістолетом.
Балон з газом.
Електричний кабель «Підігрів газу».
УВАГА!УВАГА!УВАГА!
Дріт заземлення повинен мати переріз не менше 1,5 мм ², Дріт заземлення повинен мати переріз не менше 1,5 мм ²,
бажано з крученого мідного дроту. Клема заземлення та бажано з крученого мідного дроту. Клема заземлення та
заземлювач повинні мати надійний контакт із проводом заземлювач повинні мати надійний контакт із проводом
заземлення.заземлення.
Дріт заземлення повинен мати переріз не менше 1,5 мм ²,
бажано з крученого мідного дроту. Клема заземлення та
заземлювач повинні мати надійний контакт із проводом
заземлення.
Щоб здійснити правильне підключення заземлення отри-
Щоб здійснити правильне підключення заземлення отри-
майте кваліфіковану консультацію у відповідного спеціа-
майте кваліфіковану консультацію у відповідного спеціа-
ліста або скористайтеся його послугами.
ліста або скористайтеся його послугами.
Щоб здійснити правильне підключення заземлення отри-
майте кваліфіковану консультацію у відповідного спеціа-
ліста або скористайтеся його послугами.
УВАГА!УВАГА!УВАГА!
УВАГА!УВАГА!УВАГА!
Не стукайте сильно електродом по поверхні що зварюється, так Не стукайте сильно електродом по поверхні що зварюється, так
як це може призвести до пошкодження електрода і утруднити як це може призвести до пошкодження електрода і утруднити
запалювання дуги.запалювання дуги.
Не стукайте сильно електродом по поверхні що зварюється, так
як це може призвести до пошкодження електрода і утруднити
запалювання дуги.
Неправильна дуга
(надто довга)
Правильна дуга
(1-1, 5 від діаметра
електрода)
Неправильний
напрямок
зупинки дуги
Правильний
напрямок
зупинки дуги
