ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Система захисту від перегріву
Дана аварійна система призначена для запобігання виходу з ладу
зварювального апарату у випадку перегріву. У процесі тривалого та інтенсивного
зварювання за умов високої температури навколишнього середовища може
спрацювати система захисту від перегріву виробу і відбутися вимкнення
зварювального контуру. При цьому система охолодження зварювального апарату
продовжить свою роботу. Робота зварювального апарату буде продовжена
автоматично, коли виріб охолоне.
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
1.2. Зовнішній вигляд
Джерелом електроживлення виробів служить однофазна Джерелом електроживлення виробів служить однофазна
електрична мережа змінного струму напругою 220 В частотою електрична мережа змінного струму напругою 220 В частотою
50 Гц. 50 Гц.
Джерелом електроживлення виробів служить однофазна
електрична мережа змінного струму напругою 220 В частотою
50 Гц.
УВАГА!УВАГА!УВАГА!
Завод-виробник залишає за собою право вносити у зовнішній Завод-виробник залишає за собою право вносити у зовнішній
вигляд, конструкцію та комплект поставки, керівництво з вигляд, конструкцію та комплект поставки, керівництво з
експлуатації зварювального апарату незначні зміни, які не експлуатації зварювального апарату незначні зміни, які не
впливають на роботу виробу. впливають на роботу виробу.
Завод-виробник залишає за собою право вносити у зовнішній
вигляд, конструкцію та комплект поставки, керівництво з
експлуатації зварювального апарату незначні зміни, які не
впливають на роботу виробу.
УВАГА!УВАГА!УВАГА!
* Елементи управління моделей - ідентичні.

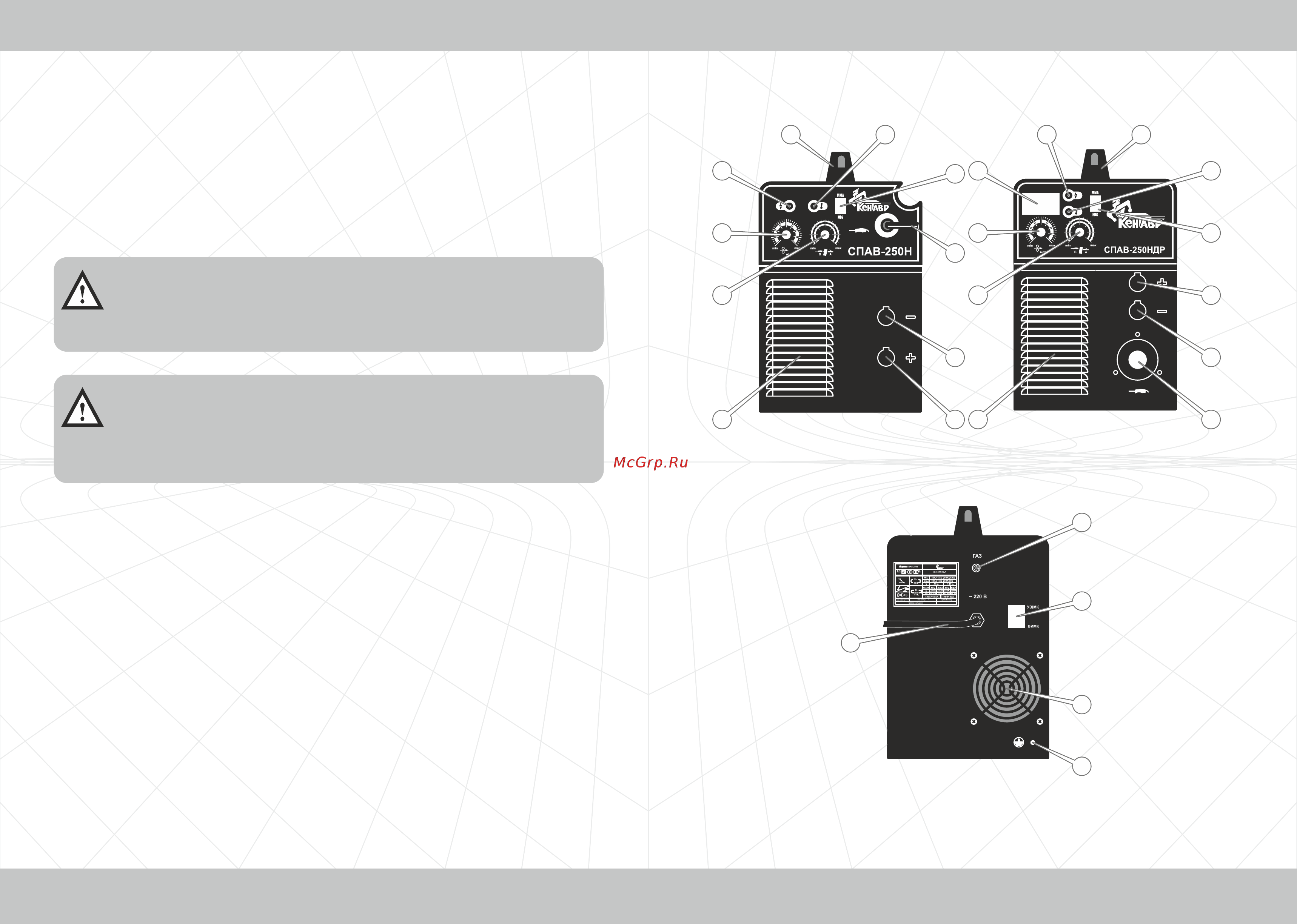

Малюнок 1
Задня панель
Передня панель
СПАВ-200Н, СПАВ-250Н, СПАВ-250НДР, СПАВ-290НДР *
СПАВ-250НДР, СПАВ-290НДР
1
2
3
4
9
8
6
7
5
1011
СПАВ-200Н, СПАВ-250Н *
11
2
3
4
8
12
7
6
910
16
15
