22 23
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ

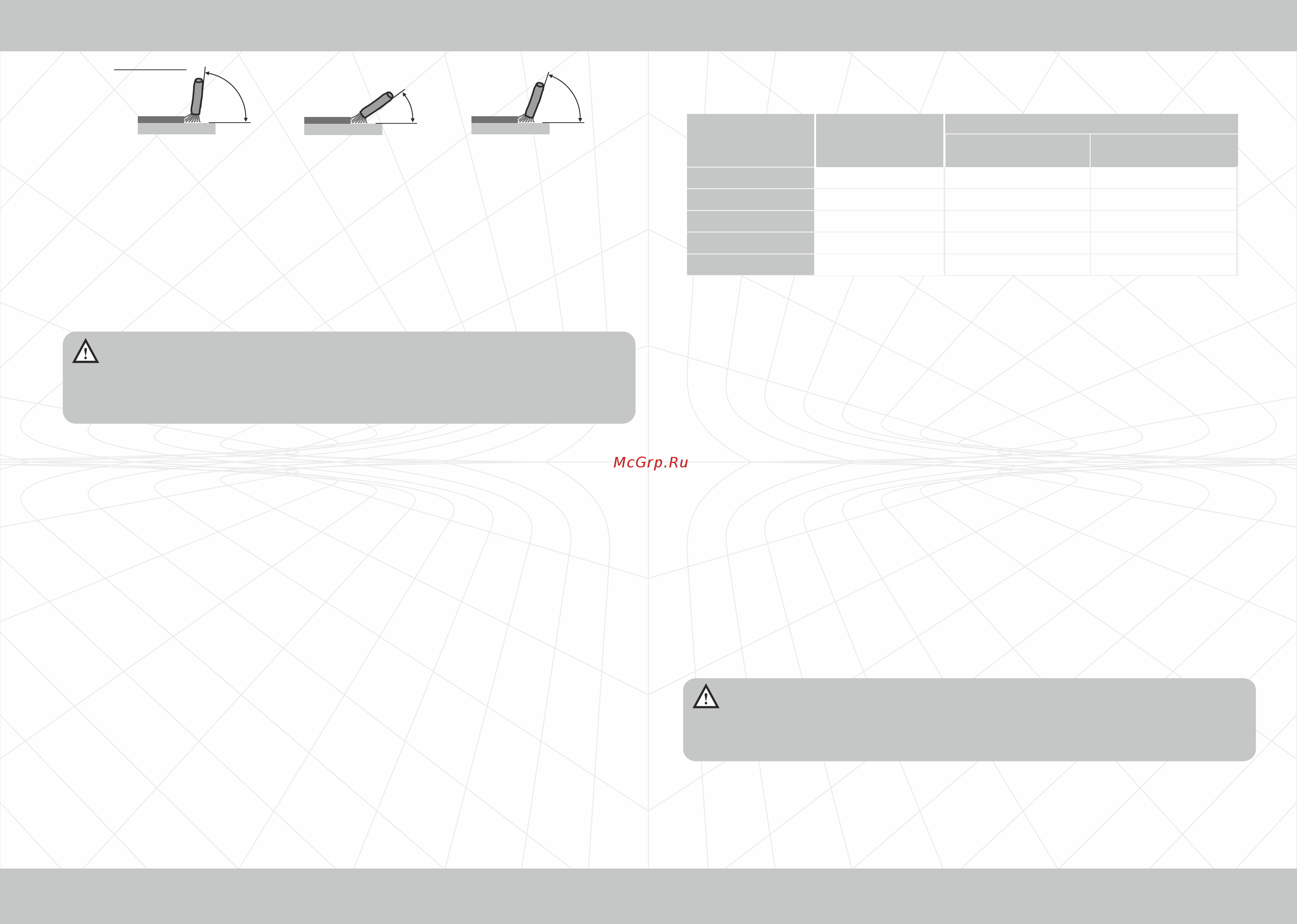

Малюнок 8
Довжина електроду в процесі зварювання зменшується. Коли довжина
електроду досягає 15-20 мм, припиніть зварювання і замініть електрод.
Зварювання електродами із захисним покриттям супроводжується
утворенням шлакового шару вздовж траєкторії руху електроду. Для отримання
однорідного і гладкого шву цей шлаковий шар необхідно видаляти після кожного
проходу за допомогою «молотка-щітки» (3) (див. мал.3).
Після обриву дуги на електроді завжди залишається козирок з обмазки
довжиною 1-2 мм. При повторному запалюванні дуги необхідно дозованим ударом
збити з електроду цей козирок і залишки шлаку.
Електроди з основним покриттям для зварювання постійним струмом («УОНИ
13/55» і т.д.) застосовуються переважно у випадках, коли необхідно отримати
високі механічні показники зварного з'єднання, наприклад, при зварюванні труб,
оскільки таке покриття додає зварювальній ванні підвищену в'язкість і забезпечує
велику глибину проварювання шва.
Для отримання якісного шва такі електроди вимагають обов'язкової прокалки.
При цьому зварювальний кабель з електродотримачем (5) (див.мал. 3)
підключається до байонетного роз'єму зварювального апарату (7) (див.мал. 1), а
зварювальний кабель з зажимом «Маса» (4) (див.мал. 3) підключається до
байонетного роз'єму зварювального апарату (6) (див.мал. 1).
Зварювання електродами з покриттям для змінного струму («МР-3», «АНО-21»
і т.п.) можна виконувати як на зворотній полярності, так і на прямій полярності. При
цьому зварювальний кабель з електродотримачем (5) (див.мал. 3) підключається
до байонетного роз'єму зварювального апарату (7) (див. мал. 1), а зварювальний
кабель із зажимом «Маса» (4) (див.мал. 3) підключається до байонетного роз'єму
зварювального апарату (6) (див. мал. 1).
Вибір полярності залежить від умов зварювання. Зворотна полярність дає
більш стійку дугу при неякісних електродах, менше гріє деталь що зварюється.
Зварювання на зворотній полярності застосовується переважно для зварювання
тонких деталей і для роботи у важкодоступних місцях.
Пряма полярність дає більше тепла в зону зварювання. Зварювання на прямої
полярності застосовується переважно для зварювання масивних теплоємних
деталей.
Таблиця 1
Допустимі значення зварювального струму залежно від діаметру електрода
4.4.2. Зварювальні роботи в режимі напівавтоматичного дугового зварювання
MIG з використанням захисної атмосфери з газу
1. Очистіть поверхню металу в зоні зварювання і в точці підключення затиску
зварювального кабелю «Маса» від бруду, води, фарби та іржі.
2. При товщині деталей що зварюються більше 3 мм, зробіть одно-сторонню або
двосторонню V - подібну обробку крайок.
3. Піднесіть зварювальний пістолет до деталей що зварюються на відстань 6-8 мм.
Натисніть клавішу зварювального пістолету, при цьому розпочнеться подача дроту і
захисного газу. При торканні дротом зварювальних поверхонь відбудеться
запалювання зварювальної дуги.
4. Після запалювання зварювальної дуги злегка відсуньте зварювальний пістолет
від зварювальних поверхонь, переміщаючи зварювальний пістолет по траєкторії
зварного шву і утримуючи протягом всього зварювального процесу відстань від кінця
зварювального дроту до шву від 6 до 8 мм, в залежності від товщини, типу дроту і сили
зварювального струму .
5. При необхідності відрегулюйте заново швидкість подачі зварювального дроту і
силу зварювального струму.
6. Для завершення процесу зварювання відведіть зварювальний пістолет від
зварювальних поверхонь, і через 1,5-2 секунди після вимкнення дуги відпустіть
клавішу зварювального пістолету, зупинивши тим самим подачу дроту і газу.
7. Перед початком зварювання наступної ділянки шва встановіть необхідну довжину
виступаючого з наконечника зварювального пістолета дроту, відкусивши зайвий дріт
кусачками.
Для отримання міцного зварного з'єднання необхідно забезпечити оптимальні
режими зварювання: величину зварювального струму, швидкість подачі
зварювального дроту, обсяг подачі захисного газу. Крім цього необхідно витримувати
довжину зварювальної дуги, швидкість переміщення точки зварювання вздовж шву,
правильне положення зварювального пістолету щодо зварюваної поверхні.
Електрод і шлак нагріваються до високої температури. Електрод і шлак нагріваються до високої температури.
Щоб уникнути опіків будьте обережні при заміні електроду Щоб уникнути опіків будьте обережні при заміні електроду
і видаленні шлаку.і видаленні шлаку.
Електрод і шлак нагріваються до високої температури.
Щоб уникнути опіків будьте обережні при заміні електроду
і видаленні шлаку.
УВАГА!УВАГА!УВАГА!
Неправильний нахил
> 80°
Неправильний нахил
< 60°
Правильний нахил
60°- 80°
Діаметр электроду,
мм
Діапазон значень зварювального струму, А
Електрод з рути-
ловим покриттям
Електрод з основ-
ним покриттям
1,6
30 - 60
50 - 75
2,0
50 - 80
60 - 100
Товщина
зварюваного
металу, мм
1,5 - 2,0
1,5 - 3,0
2,5
60 - 110
70 - 120
3,2
90 - 140
110 - 160
1,5 - 5,0
2,0 - 12,0
4,0
140 - 200
160 - 220
4,0 - 20,0
Після закінчення зварювальних робіт надійно закрийте
Після закінчення зварювальних робіт надійно закрийте
клапан балону із захисним газом, повернувши вентиль
клапан балону із захисним газом, повернувши вентиль
за ходом годинникової стрілки.
за ходом годинникової стрілки.
Після закінчення зварювальних робіт надійно закрийте
клапан балону із захисним газом, повернувши вентиль
за ходом годинникової стрілки.
УВАГА!УВАГА!УВАГА!
