ОПИС ВИРОБУ
6
ОПИС ВИРОБУ

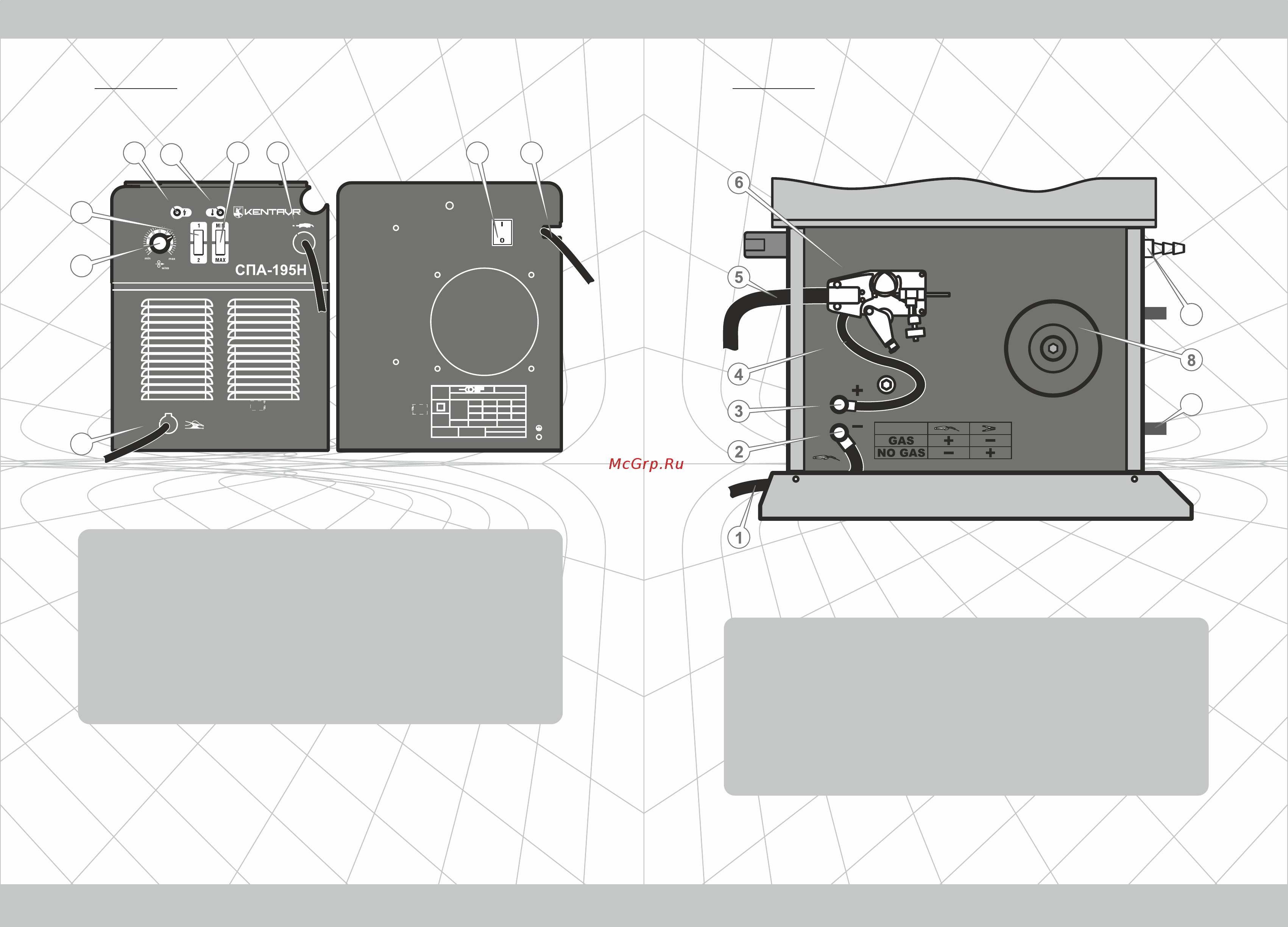

СПА-195Н, СПА-245Н*
Вид з боку відсіку для зварювального дроту
(Кришка відсіку піднята).
0
СПА-195Н, СПА-245Н*
1.
2.
3.
4.
5.
6.
7.
8.
9.
Мережевий кабель електроживлення.
Мережевий вимикач «ВКЛ» - «ВИМК»
Зварювальний шланг-пакет з кабелем «+» («плюс»), газовим
шлангом і пістолетом для подачі зварювального дроту.
Перемикач режимів «МІН» - «МАКС».
Індикатор термозахисту «перегрів».
Індикатор перенавантаження.
Перемикач діапазонів «1» - «2»
Регулятор швидкості подачі зварювального дроту.
Зварювальний кабель «-» («мінус») з зажимом «маса».
1.
2.
3.
4.
5.
6.
7.
8.
9.
Зварювальний кабель із зажимом «маса».
Клема «-» («мінус»).
Клема «+» («плюс»).
Електрокабель подачі напруги на зварювальний пістолет.
Зварювальний шланг-пакет кабель із газовим шлангом
і з кабелем подачі напруги до зварювального пістолету.
Механізм подачі зварювального дроту.
Штуцер підключення балону із захисним газом.
Установчий барабан для котушки зі зварювальним дротом.
Кріплення газового балону.
7
9
Малюнок 1 Малюнок 2
8
1234
5
6
7
9
