КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
8
КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2.1. Комплект поставки апаратів СПА-195Н і СПА-245Н*:
2.2. Технические данные аппаратов СПА-195Н и СПА-245Н:
1.
2.
3.
4.
Зварювальний напівавтомат
з кабелем електроживлення
та зварювальними кабелями.
Захисна маска
зварювальника.
Універсальний інструмент
"Молоток-щітка".
Дане керівництво
з експлуатації.
* Зовнішній вигляд, розміри і склад комплектуючих можуть дещо відрізнятися
від зображених на даній сторінці керівництва.

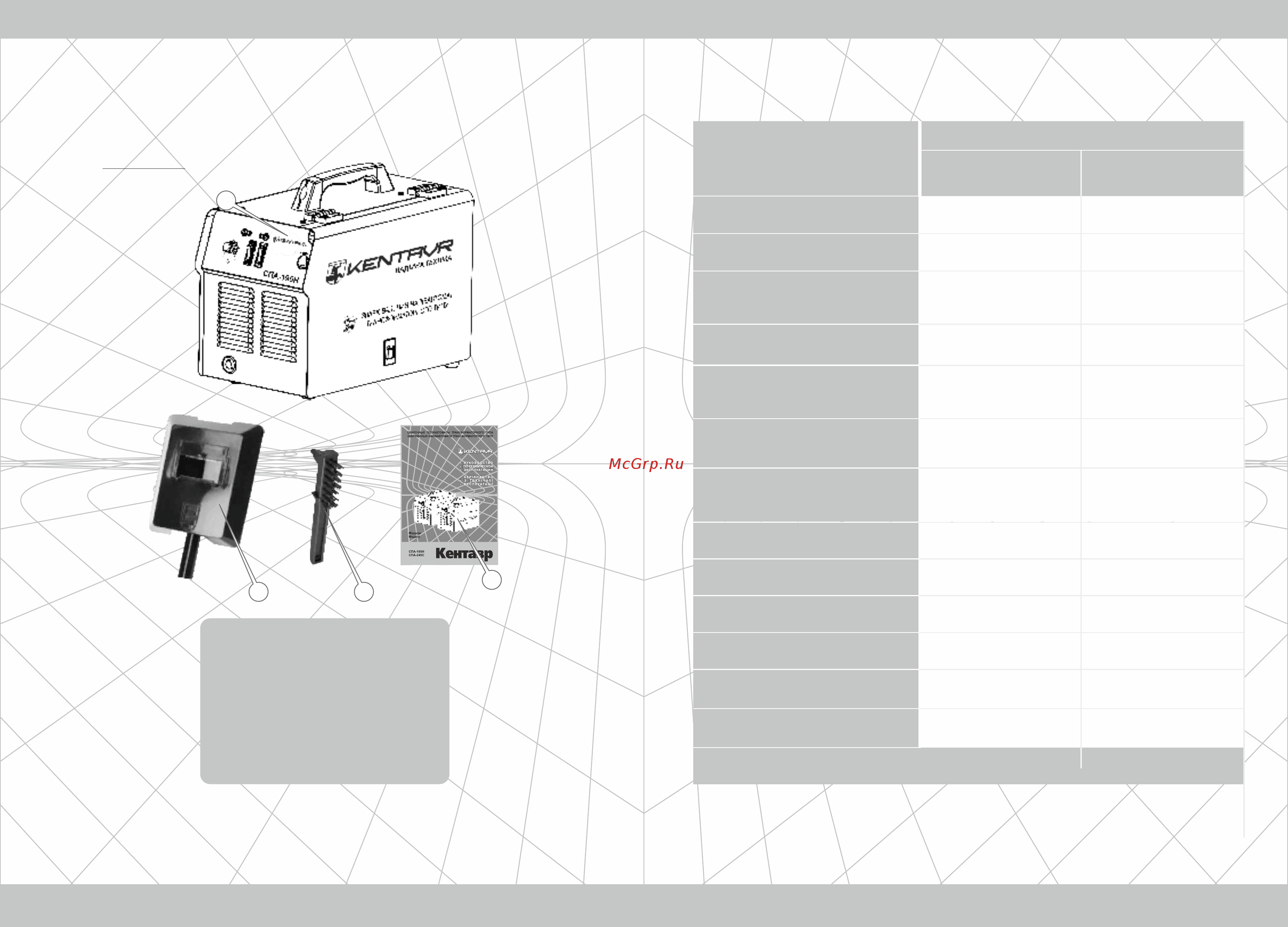

Малюнок 3
2
3
1
Характеристики
Моделі
СПА-195Н
СПА-245Н
Вхідна напруга, В
220
220
Номінальная частота мережі, Гц
50
50
Максимальна споживана
потужність, кВт
4,7
5,7
Напруга холостого ходу, В
34
34
ККД, %
80 80
Коефіцієнт потужності (Сos )φ
0,8
0,8
Клас ізоляції
Н
Н
Клас захисту
IP21S IP21S
Габарітні розміри апарату
510 х 300 х 400
510 х 300х 400
Вага нетто/брутто, кг
25,0/26,0 25,0/26,0
Тривалість роботи на
максимальному струмі *, %
10
10
Діапазон регулювання
зварювального струму, А
40 - 180
40 - 230
Діаметр дроту, що
використовується, мм
0,6 - 1,0
0,6 - 1,2
* Значення даних параметрів вказані для температури навколишнього середовища +20 °С.
При підвищенні температури значення параметрів зменшуються.
