Кентавр ДВЗ-420ДЕ [15/24] Увага увага увага
![Кентавр ДВЗ-420ДЕ [15/24] Увага увага увага](/views2/1262899/page15/bgf.png)
28
29

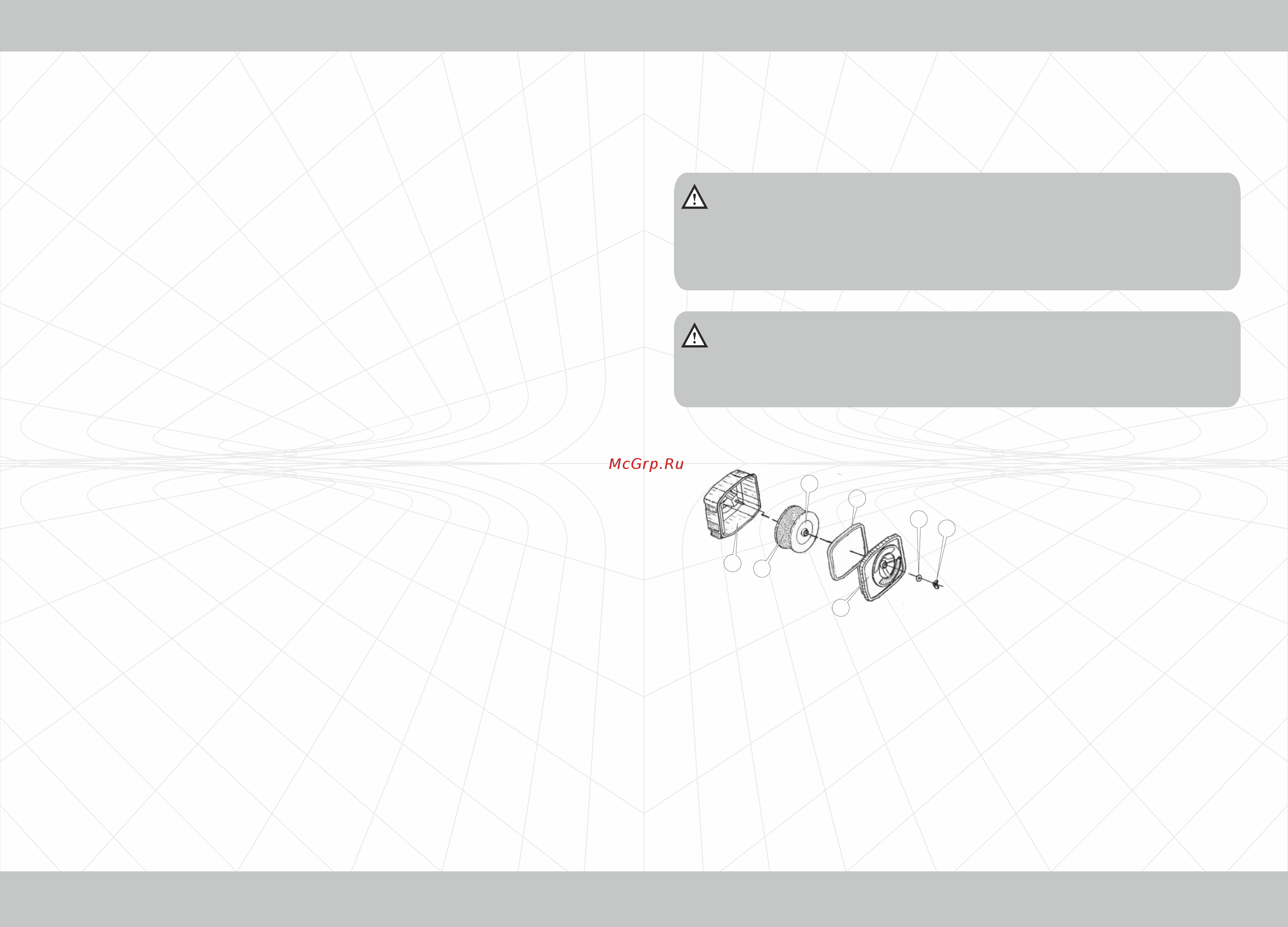

5.4. Промивання та заміна фільтруючого елемента повітряного
фільтра
Малюнок 9
1. Гайка-баранчик.
2. Шайба.
3. Кришка-фіксатор.
4. Кільце ущільнювача.
5. Паперовий фільтруючий
елемент.
6. Поролоновий попередній
очищувач повітря.
7. Корпус фільтра.
Порядок обслуговування повітряного фільтра сухого типу:
1. Очистіть корпус повітряного фільтра від пилу та бруду.
2. Відкрутіть гайку-баранчик, кришку-фіксатор корпусу повітряного
фільтра.
3. Зніміть кришку повітряного фільтра.
4. Акуратно витягніть фільтруючий елемент.
5. Зніміть поролоновий попередній очищувач повітря.
6. Огляньте паперовий фільтруючий елемент і поролоновий попередній
очищувач повітря на наявність пошкоджень.
7. Обережно видаліть пил і бруд із фільтруючого елемента та попе-
реднього очищувача повітря, не пошкодивши їх.
Кожного разу перед початком експлуатації двигуна необхідно:
провести зовнішній огляд на предмет виявлення несправностей і
пошкоджень, течі масла і палива, при виявленні – усунути
несправності;
переконатися в надійності кріплення двигуна на стаціонарній підпорі,
при необхідності – підтягнути кріплення;
перевірити стан шківу і ременю, якщо для під'єднання агрегату до
двигуна використовується ремінна передача;
перевірити рівень масла в картері, при необхідності долити до норми;
перевірити рівень палива в паливному баку, при необхідності долити
до норми;
перевірити чистоту повітряного фільтра.
5.2. Промивання і заміна паливного фільтра
1. Відкрутіть пробку зливного отвору паливного бака (див. мал. 1) і
злийте паливо в заздалегідь підготовлену ємність.
2. Відкрутіть гайку кріплення паливного крана і зніміть паливний кран з
паливного бака.
3. Через заливну горловину паливного бака вийміть паливний фільтр.
4. Промийте або замініть паливний фільтр.
5. Здійсніть збирання в порядку, зворотному розбиранню.
5.3. Промивання паливного бака
1. Викрийте пробку зливного отвору паливного бака (див. мал. 1) і злийте
паливо в заздалегідь підготовлену ємність.
2. Розшплінтуйте і зніміть паливний шланг із патрубка насоса високого
тиску.
3. Відкрутіть гайки кріплення паливного крана і зніміть паливний кран із
паливного бака.
4. Через заправну горловину паливного бака вийміть паливний фільтр.
5. Відкрутіть болти кріплення паливного бака.
6. Зніміть паливний бак.
7. Промийте паливний бак.
8. Виконайте збірку в порядку, зворотному розбиранню.
Щоб уникнути передчасного зносу і виходу з ладу поршне-
Щоб уникнути передчасного зносу і виходу з ладу поршне-
вої групи двигуна забороняється запускати та експлуату-
вої групи двигуна забороняється запускати та експлуату-
вати двигун без встановленого повітряного фільтра або
вати двигун без встановленого повітряного фільтра або
фільтра з пошкодженим фільтруючим елементом.
фільтра з пошкодженим фільтруючим елементом.
Щоб уникнути передчасного зносу і виходу з ладу поршне-
вої групи двигуна забороняється запускати та експлуату-
вати двигун без встановленого повітряного фільтра або
фільтра з пошкодженим фільтруючим елементом.
УВАГА!УВАГА!УВАГА!
На двигун може встановлюватися один з двох типів повіт-
На двигун може встановлюватися один з двох типів повіт-
ряного фільтра – сухого типу (див. мал. 9) або фільтр із
ряного фільтра – сухого типу (див. мал. 9) або фільтр із
масляною ванною (див. мал. 10).
масляною ванною (див. мал. 10).
На двигун може встановлюватися один з двох типів повіт-
ряного фільтра – сухого типу (див. мал. 9) або фільтр із
масляною ванною (див. мал. 10).
УВАГА!УВАГА!УВАГА!
1
2
4
3
5
6
7
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
